Pecvd设备的类型有哪些？为您的实验室选择合适的系统

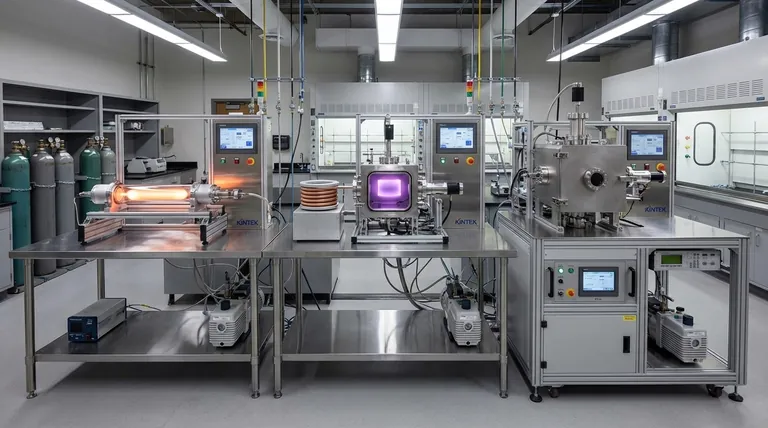

PECVD设备的主要类型是根据它们如何产生等离子体并将其施加到基板上来区分的。这些架构大致分为：直接PECVD（使用容性耦合等离子体，CCP）、远程PECVD（使用感应耦合等离子体，ICP）以及高密度等离子体（HDP-CVD）系统，后者结合了两种方法以实现高级控制。

在PECVD系统之间进行选择，其根本上是一种权衡。您需要在高等离子体密度和快速沉积速率的需求与高能离子轰击引起基板损坏的风险之间取得平衡。您的具体应用决定了哪种平衡是正确的。

核心原理：等离子体产生

等离子体增强化学气相沉积（PECVD）的本质是利用等离子体的能量将前驱气体分解成活性物质的过程。这使得沉积高质量薄膜的温度远低于传统化学气相沉积（CVD），从而保护了敏感的基板。

CCP是产生等离子体最常用的方法之一。它的工作原理很像电容器，基板放置在两个平行金属板中的一个上面。

射频（RF）电源施加到这些板上，产生一个振荡电场，点燃并维持它们之间空间中的等离子体，使等离子体直接接触基板。

ICP使用不同的原理为气体提供能量。射频电流通过一个线圈，该线圈通常缠绕在电介质腔壁上。

该电流产生一个振荡磁场，进而在这个腔内感应出一个环形电场。这个电场加速电子并产生高密度、高浓度的等离子体。

将这些等离子体源集成到真空腔中的方式定义了PECVD设备的主要类型。

这是经典的PECVD配置，利用容性耦合等离子体 (CCP)。基板直接置于两个平行电极之间产生的等离子体中。

由于基板与等离子体鞘层直接接触，它会受到显著的离子轰击。这有利于形成致密的薄膜，但也可能对敏感的电子或光学材料造成损坏。

这些系统专门设计用于最大程度地减少等离子体引起的损坏。它们使用感应耦合等离子体 (ICP) 源在与基板分开的区域中产生高密度等离子体。

反应性中性物质然后从远程等离子体区域流向或扩散到基板，而带电离子在很大程度上被过滤掉了。这产生了一个对娇嫩材料理想的温和沉积过程。

HDP-CVD代表了最先进和用途最广泛的架构。它是一个混合系统，利用了两种等离子体生成方法的优点。

它通常使用ICP源来产生极高密度的等离子体，从而实现快速的沉积速率和高效的气体解离。同时，它在基板托架上使用独立的CCP式射频偏压，以独立控制到达表面的离子的能量。这种双重控制使得在微电子学中实现卓越的沟槽填充能力和沉积极高质量的薄膜成为可能。

没有一种PECVD系统是绝对优越的。最佳选择取决于在性能要求与潜在缺点之间取得平衡。

直接PECVD (CCP) 系统提供良好的均匀性，且结构简单。然而，直接离子轰击可能是敏感器件层造成损坏的一个重要来源。

远程PECVD 在保护基板方面表现出色，是任何等离子体损坏都不可接受的应用的首选。然而，这种温和性有时会以较低的沉积速率为代价。

HDP-CVD 提供了最终的控制力，将等离子体生成与离子能量分离。这使得工程师能够在保持高沉积速率的同时微调薄膜特性，如应力和密度。然而，这种性能伴随着显著更高的系统复杂性和成本。

您的决策应由沉积过程的主要目标驱动。

如果您的主要重点是对非敏感层（例如钝化层）进行经济高效、高吞吐量的沉积： 直接PECVD (CCP) 提供了最直接、最经济的解决方案。
如果您的主要重点是在对损伤最敏感的材料（例如有机电子、先进光学）上沉积薄膜： 远程PECVD 为基板提供了必要的保护。
如果您的主要重点是为要求苛刻的应用（例如先进半导体中的沟槽填充）实现最佳性能： HDP-CVD 提供了实现卓越结果所需的对等离子体密度和离子能量的独立控制。

通过了解这些基本设计，您可以选择实现特定材料沉积目标所需的精确工具。

类型	等离子体源	主要特点	理想应用
直接 PECVD	容性耦合等离子体 (CCP)	经济高效、高吞吐量、直接离子轰击	钝化、非敏感层
远程 PECVD	感应耦合等离子体 (ICP)	最小的基板损伤、温和的沉积	有机电子、先进光学
HDP-CVD	混合 ICP 和 CCP	高密度等离子体、独立的离子能量控制、卓越的沟槽填充能力	先进半导体、高性能薄膜
