Cvd技术在各个行业的总体优势是什么？解锁高性能材料工程

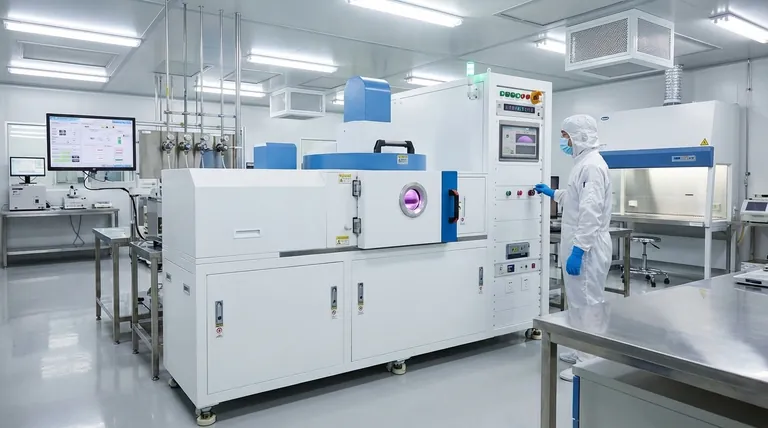

化学气相沉积（CVD）作为一种先进的制造工艺，其核心是从气态物质构建高性能、超薄的材料薄膜。其主要优势在于其沉积各种材料的卓越多功能性、精确控制薄膜厚度和成分的能力，以及在复杂表面上也能形成具有卓越纯度、均匀性和附着力的涂层。

CVD的真正力量不仅在于应用涂层，更在于实现原子级别的工程设计。它使创新者能够从头开始构建材料，直接在组件中设计出硬度、导电性或光学透明度等特定属性。

CVD广泛采用的支柱

CVD的优势并非孤立的益处；它们协同工作，以解决从微电子到重工业等现代制造业中的关键挑战。了解这些支柱，就能清楚地了解它为何成为一项基础技术。

支柱1：无与伦比的多功能性

CVD不是单一的工艺，而是一个能够沉积各种材料的系列技术。这包括金属、陶瓷、半导体和电介质。

这种灵活性使其在不同的领域中具有不可估量的价值。它被用于在半导体制造中创建硅基薄膜，用于太阳能电池的透明导电氧化物，以及用于LED和激光二极管的专业光学涂层。

支柱2：绝对的精度和控制

该过程允许对最终产品进行一丝不苟的控制。通过精确调整前驱气体、温度和压力，工程师可以决定薄膜的确切厚度、化学成分和晶体结构。

这种控制水平对于高性能应用是不可或缺的。例如，在微芯片中，必须以埃级精度沉积层以创建功能性晶体管。CVD提供了这种可重复性和精细调整能力。

支柱3：卓越的纯度和均匀性

CVD反应使用高纯度的前驱气体，从而沉积出污染极少的薄膜。这种纯度对于电子和光学设备的性能至关重要，因为即使是痕量的杂质也可能导致灾难性故障。

此外，该过程确保了薄膜在整个基板表面上具有出色的均匀性。这种一致性对于确保硅片上的每块芯片或批次中的每个部件性能都相同至关重要。

支柱4：复杂形状的保形覆盖

与视线沉积技术（如溅射）不同，CVD气体能够环绕并进入复杂的特征结构。这形成了“保形”涂层，以均匀的厚度完美覆盖复杂的三维几何形状。

想象一下试图用喷雾罐给复杂的链环围栏上漆；你会错过很多地方。CVD更像是一种均匀沉降在每一个表面上的雾气，使其非常适合涂覆复杂的部件，如涡轮叶片或微机电系统（MEMS）的内部结构。

理解权衡和变化

尽管功能强大，但CVD并非万能的解决方案。了解其局限性是做出明智决定的关键。

高温要求

传统的CVD工艺通常需要很高的温度（几百到一千多摄氏度）来驱动必要的化学反应。

这种热量可能会损坏或破坏热敏基板，例如塑料或已在晶圆上制造的某些电子元件。

低温CVD的兴起

为了克服这一限制，开发了专门的变体。例如，等离子体增强CVD（PECVD）使用富含能量的等离子体来引发反应。

这允许在低得多的温度下进行沉积，从而保护易受损的基板，并为柔性电子和先进半导体制造开辟了新的应用。

前驱物处理和成本

CVD中使用的气体可能具有毒性、易燃性或腐蚀性，这需要对安全规程、废气处理和设施基础设施进行大量投资。这些前驱物的高纯度也会增加工艺的总体成本。

将CVD应用于您的目标

选择正确的沉积技术完全取决于您的最终目标。

如果您的主要重点是高性能电子产品： CVD的纯度、均匀性和原子级控制对于制造可靠的微芯片、传感器和光电子设备至关重要。
如果您的主要重点是组件耐用性： CVD为工具、发动机部件和航空航天组件提供了极其致密、纯净且粘附良好的涂层，以实现卓越的耐磨损、耐腐蚀和耐热性。
如果您的主要重点是涂覆复杂部件或敏感材料： 您必须研究特定的CVD变体。标准CVD非常适合能承受高温的复杂形状，而对于聚合物或预处理晶圆，则需要PECVD等低温工艺。

CVD与其说是一个单一的工具，不如说是一把万能钥匙，它解锁了设计和制造下一代先进材料的能力。

摘要表：

支柱	关键优势	关键应用
多功能性	沉积各种材料（金属、陶瓷、半导体）	半导体制造、太阳能电池、LED
精度和控制	对薄膜厚度和成分进行一丝不苟的控制	微芯片、高性能电子产品
纯度和均匀性	高纯度薄膜，在基板上具有出色的一致性	光学设备、批量制造
保形覆盖	在复杂3D几何形状上实现均匀涂层	涡轮叶片、MEMS、复杂部件
