Cvd 工艺如何在基底上沉积材料？| 精密薄膜沉积

化学气相沉积（CVD）是一种多功能工艺，用于在真空或受控气氛中通过受控化学反应在基底上沉积高质量薄膜和涂层。该工艺涉及前驱体材料的气化，然后在加热的基底表面发生反应或分解，形成固体薄膜。其主要优点包括沉积均匀、可精确控制薄膜特性以及与多种材料兼容。由于 CVD 能够生产出高纯度、耐久的涂层，并具有定制的耐腐蚀性或导电性等特性，因此被广泛应用于半导体制造、航空航天和先进材料开发领域。

要点说明：

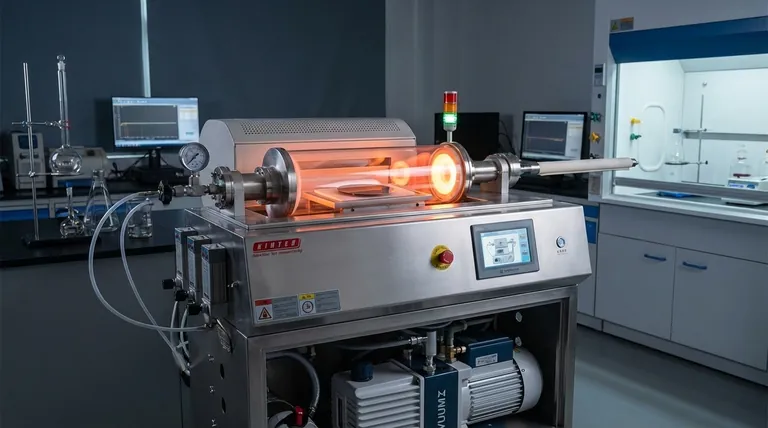

基本 CVD 工艺流程:
- 前驱体气化：将引发剂材料和单体汽化并引入装有基质的反应室。
- 化学反应：在高温下（最高可达 1700°C，取决于管材材料），反应物分裂成薄膜和前驱体，扩散到基底表面。
- 薄膜形成：基底表面的化学反应可形成厚度从纳米到毫米不等的固体薄膜。
- 副产品清除：通过腔室排气系统持续清除挥发性副产品。
主要工艺变化:
- 热 CVD：利用热量驱动反应，温度范围由管材料决定（石英≤1200°C，氧化铝≤1700°C）。
- 等离子体增强型 CVD（PECVD）：利用等离子体在较低温度（200-400°C）下进行反应，防止损坏敏感基底。
- MPCVD 机器 :微波等离子体化学气相沉积系统可为金刚石薄膜生长等特殊应用提供精确控制。
表面反应机理:
- 反应气体通过边界层扩散到基底表面
- 分子吸附到基底表面
- 在基质的催化下发生表面化学反应
- 反应产物从表面脱附
- 副产物通过边界层扩散开来
关键工艺参数:
- 温度：精确控制，优化反应动力学而不损坏基质
- 压力：通常在真空或低压下运行，以提高均匀性
- 气体流速：精心调节，控制薄膜成分和生长速度
- 基底制备：表面清洁度和形态对薄膜附着力有重大影响
材料和应用灵活性:
- 可沉积金属、陶瓷、聚合物和复合材料
- 用于半导体器件（硅、氮化镓）
- 保护涂层（隔热、耐腐蚀）
- 先进材料（石墨烯、碳纳米管、量子点）
与其他沉积方法相比的优势:
- 出色的阶跃覆盖率，适用于复杂的几何形状
- 沉积薄膜纯度高、密度大
- 精确控制化学计量和微观结构
- 可从实验室扩展到工业生产

CVD 工艺能够以原子级精度制造定制材料，这使其成为现代技术发展的基础，从日常电子产品到尖端量子计算组件，无不如此。通过 PECVD 和 MPCVD 等技术的不断发展，确保其始终处于材料工程解决方案的最前沿。

汇总表：

关键方面	描述
工艺流程	前驱体汽化 → 化学反应 → 薄膜形成 → 副产品去除
温度范围	200°C-1700°C（取决于方法和管材材料）
薄膜厚度	纳米到毫米
主要变化	热 CVD、PECVD、MPCVD
主要优势	均匀沉积、高纯度、可扩展生产
