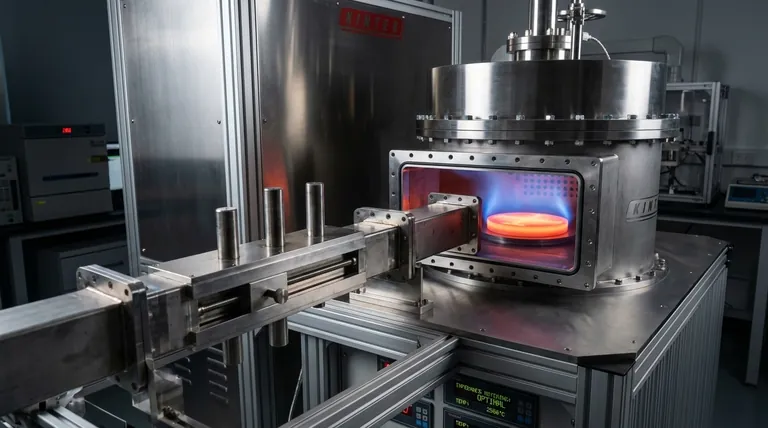

三抽头调谐器和滑动短路器是微波系统中的关键阻抗匹配网络。它们共同机械地调节波导内的感应电抗和电相位，以匹配磁控管的源阻抗和样品的输入阻抗。这种同步确保微波能量被负载有效吸收，而不是反射回源，从而最大限度地减少反射功率。
最大化能量传输比简单地增加功率更重要。通过消除反射能量，这些组件使得系统即使在总输入功率较低的情况下也能达到数千摄氏度的高温。
阻抗匹配的物理学
网络的功用
三抽头调谐器和滑动短路器不产生能量；它们优化能量传输的环境。
它们通过修改波导结构中的感应电抗和电相位来工作。
这种修改在微波源（磁控管）和被处理的材料（样品负载）之间建立了一个桥梁。
最小化反射功率
在任何微波系统中，源和负载之间的不匹配都会导致能量反射。
反射能量是浪费的能量；它会向磁控管方向传播，而不是加热样品。
通过精确调整这些组件以匹配阻抗，您可以极大地减少这种反射功率。
实现工艺效率
低功率下的高温
该装置对碳热还原的主要贡献是能够高效地达到极高的温度。
由于能量传输得到了优化，样品可以达到数千摄氏度。
至关重要的是，这是在不需要大量电力输入的情况下实现的，使得该过程具有能源效率。
优化还原环境
碳热还原需要持续、高强度的热量来驱动化学反应。
匹配网络确保提供的能量用于此反应，而不是作为损耗消散。
这使得能够精确控制成功还原所需的热环境。
理解操作权衡
精确度的必要性
尽管有效，但该系统在很大程度上依赖于调谐的准确性。
如果感应电抗或相位没有正确调整，系统效率会立即下降。
阻抗失配的后果
未能匹配阻抗不仅会导致温度降低。
高水平的反射功率会导致能量在波导中累积或返回磁控管。
这会降低加热过程的整体稳定性，并阻止系统达到所需的还原温度。
为您的目标做出正确选择
为了最大化您的微波碳热还原工艺的效率，请专注于您的波导组件的调谐。
- 如果您的主要关注点是能源效率：优先考虑调谐器和滑动短路器的精确对齐，以最小化反射功率，确保输入的每一瓦特都被样品吸收。
- 如果您的主要关注点是达到最高温度：使用匹配网络优化相位和电抗，使负载能够达到数千摄氏度，而无需增加发生器的功率输出。
您的工艺的成功不仅取决于您产生的功率，还取决于您调整系统吸收它的效率。
总结表：
| 组件 | 主要功能 | 对效率的影响 |
|---|---|---|
| 三抽头调谐器 | 调整感应电抗 | 最小化反射回磁控管的功率 |
| 滑动短路器 | 修改电相位 | 对齐源和负载阻抗以实现最大吸收 |
| 阻抗匹配 | 同步源/负载 | 在低输入功率下实现 1000°C 以上的温度 |
| 波导控制 | 能量路径优化 | 确保能量用于反应，而不是作为损耗消散 |
