等离子体增强化学气相沉积 (PECVD) 和真空蒸发的原位组合至关重要，因为它在制造的关键过渡阶段可防止大气暴露。通过将两种技术都置于同一个真空系统中，该工艺消除了在不同设备之间移动样品时发生的氧化和污染的风险。这确保了锗纳米晶体与周围碳化硅层之间界面的完整性。
核心要点 可靠的纳米复合材料集成依赖于原子级纯净的界面。通过在沉积基底层、纳米层和覆盖层期间保持连续真空，您可以有效地避免形成氧化物阻挡层和污染物，从而确保锗纳米晶体与碳化硅基体之间高质量的物理接触。
连续工艺的必要性
分层结构
这些薄膜的制造涉及精确的“三明治”结构。
它由a-SiC:H 基底、中心的锗纳米层和最终的a-SiC:H 覆盖层组成。
每一层都需要特定的沉积技术——非晶碳化硅使用 PECVD，锗使用真空蒸发——这使得方法之间的过渡成为关键的故障点。
消除空气间隙
在标准的制造工作流程中，切换沉积方法通常需要将样品从一个腔室移动到另一个腔室。
这种转移迫使样品通过周围大气，使敏感表面暴露于空气中。
原位系统允许操作员在从不破坏真空密封的情况下切换 PECVD 和蒸发技术。
关键质量因素
防止氧化
锗纳米结构对氧气高度敏感。
即使短暂暴露于大气中，也可能导致纳米晶体表面形成氧化层。
单腔室方法可确保锗在被覆盖层密封之前保持其纯金属状态。
避免界面污染
大气暴露会将非预期元素引入材料界面。
这些包括空气中的碳氢化合物、湿气和沉降在表面的微观颗粒。
界面污染充当屏障，破坏薄膜的电和结构连续性。
确保物理接触
最终材料的性能取决于 Ge 纳米晶体与 a-SiC:H 基体之间的相互作用。
任何异物或氧化层都会在该连接处产生间隙或绝缘。
原位工艺可确保高质量的物理接触，使纳米晶体能够直接与基体集成。
单独系统的风险
“污染损失”
虽然使用单独的 PECVD 和蒸发设备在后勤上可能看起来更简单，但它会带来严重的质量损失。
样品离开真空环境的那一刻，表面能就会发生变化，并且杂质吸附会立即开始。
暴露后尝试的清洁步骤很少能充分恢复表面到原位工艺所维持的原始状态。
根据您的目标做出正确的选择
为了最大限度地提高碳化硅薄膜中锗纳米晶体的性能，请考虑以下有关您的设备设置：
- 如果您的主要重点是材料纯度：您必须使用原位组合系统，以防止在晶体界面处形成绝缘氧化层。
- 如果您的主要重点是结构完整性：您应该确保在基底层、纳米层和覆盖层之间连续保持真空，以确保直接的物理接触。
通过消除大气暴露这一变量，您可以将界面从故障点转变为高质量器件性能的基础。
总结表：
| 特征 | 原位组合工艺 | 单独系统工艺 |
|---|---|---|
| 大气暴露 | 零（连续真空） | 高（转移之间） |
| 氧化风险 | 已预防；纯金属状态 | 高；氧化物阻挡层形成 |
| 界面质量 | 原子级纯净接触 | 被湿气/碳氢化合物污染 |
| 结构完整性 | 高质量物理接触 | 电连续性中断 |
| 制造效率 | 层与层之间的无缝过渡 | 需要清洁和重新抽真空 |
使用 KINTEK 提升您的薄膜研究
实现原子级纯净的界面对于高性能纳米复合材料至关重要。在专家研发和制造的支持下，KINTEK 提供尖端的PECVD、真空蒸发、CVD 系统和其他实验室高温炉，所有这些都可以根据您独特的材料需求进行定制。不要让大气污染损害您的 Ge NCs 集成。我们先进的原位解决方案可确保您的研究所需的结构完整性和纯度。

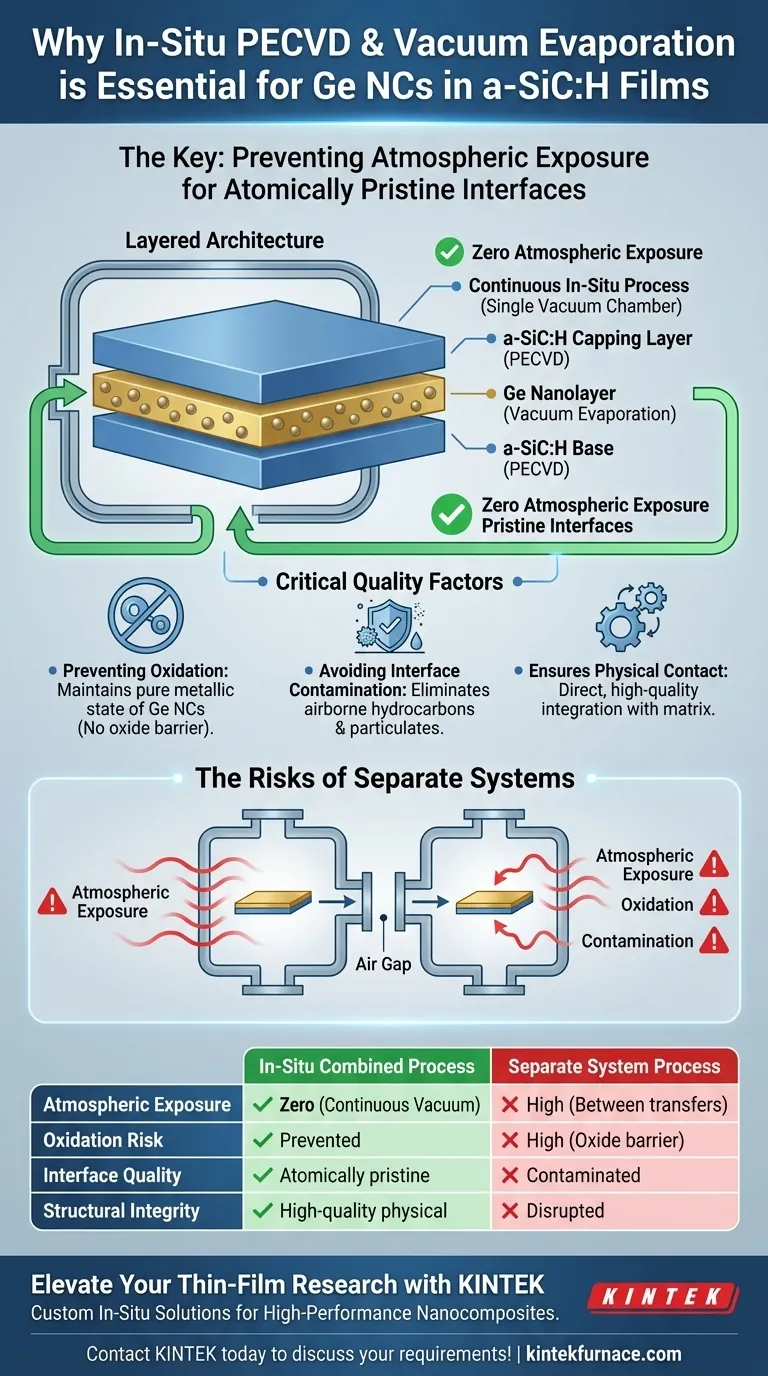

图解指南
参考文献
- Z. Remeš, Oleg Babčenko. Thin Hydrogenated Amorphous Silicon Carbide Layers with Embedded Ge Nanocrystals. DOI: 10.3390/nano15030176
本文还参考了以下技术资料 Kintek Furnace 知识库 .
