什么是等离子体增强化学气相沉积（Pecvd），它为何具有优势？探索低温薄膜解决方案

简而言之，等离子体增强化学气相沉积（PECVD）是一种在表面上形成极薄、高质量薄膜的工艺。它利用一个带电气体，即等离子体，来驱动沉积所需的化学反应。该方法的决定性优势在于它在比传统化学气相沉积（CVD）显著低的温度下工作，使其成为现代制造的关键技术。

PECVD的根本价值在于它能够在无法承受极端高温的基板上沉积高性能薄膜。通过用等离子体能量取代强烈的热能，它使得在那些本应受损或被毁坏的热敏组件上制造先进电子设备和材料成为可能。

PECVD的工作原理：用等离子体取代热量

要理解为什么PECVD如此具有影响力，我们首先需要看看它的前身——传统CVD的局限性。

传统CVD的工作方式是将基板加热到非常高的温度（通常超过600°C）。然后引入前驱气体，强热提供分解和反应所需的能量，从而在热表面上沉积一层固体薄膜。

这个高热量预算是一个主要的限制因素。它禁止使用会熔化、变形或降解的基板，例如塑料或已经包含敏感电路的复杂半导体晶圆。

PECVD通过使用等离子体克服了这一热障。等离子体是通过在反应室内的低压气体中施加一个强电场（通常是射频或RF）来产生的。

该电场使气体被激发，将电子从原子中剥离，形成一个充满离子、自由基和自由电子的高度反应性环境。这通常被称为物质的第四态。

在PECVD工艺中，等离子体中的高能电子与前驱气体分子发生碰撞。这些碰撞传递足够的能量来打断前驱体分子的化学键，产生沉积所需的活性物质。

至关重要的是，这发生在基板本身保持在低得多的温度下，通常在200°C到350°C的范围内，有时甚至在室温下。反应的能量来自等离子体，而不是加热基板。

反应性化学碎片随后转移到相对冷却的基板表面。在那里，它们沉降并结合，逐渐形成一层均匀、致密、高质量的薄膜。

能够在低温下操作不仅仅是一个微小的改进；它从根本上改变了材料科学和制造中可能发生的事情。

由于不再需要高温，PECVD可用于涂覆各种材料。这包括聚合物、柔性塑料和无法承受额外高温处理步骤的已完成半导体器件。

高温会在沉积的薄膜和基板之间产生显著的热应力，导致开裂、剥落或附着力差。

PECVD的低温特性最大限度地减少了这种应力，从而形成了更牢固的结合和更耐用、可靠的薄膜。

在制造环境中，较低的运行温度意味着更快的处理周期，因为花在加热和冷却上的时间更少。这还降低了总体能耗，使该工艺更具成本效益，并适用于大规模生产。

尽管PECVD功能强大，但它并非万能的解决方案。客观评估需要承认与纯热方法（如低压CVD (LPCVD)）相比的权衡。

等离子体环境在化学上是复杂的。在沉积过程中，来自等离子体气体（如氢）的原子可能会被掺入生长的薄膜中，影响其纯度和性能。对于要求绝对最高纯度的应用，高温热工艺可能更合适。

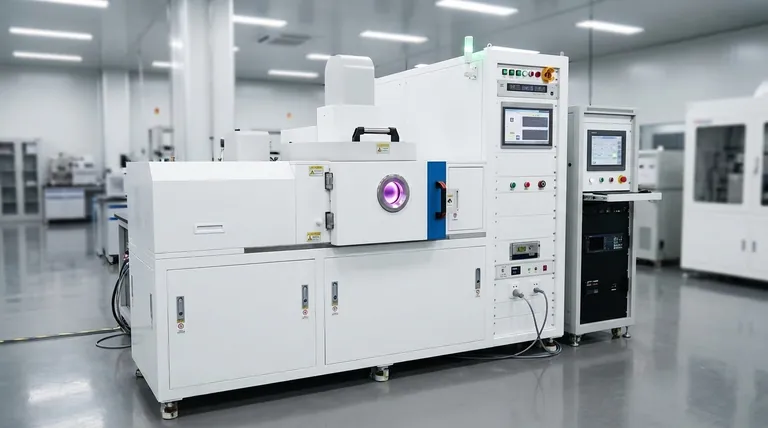

PECVD反应堆本质上比简单的热CVD炉更复杂。它需要复杂的射频电源、电极设计和真空系统来控制等离子体。这可能会增加初始设备成本和维护要求。

引入等离子体为工艺增加了一些变量，包括射频功率、频率和气体压力。虽然这提供了对薄膜性能的更多控制，但与在热系统中调整温度和压力相比，优化工艺更具挑战性。

选择正确的沉积技术完全取决于您的基板要求和最终薄膜所需的性能。

归根结底，了解热能和等离子体能量之间的相互作用，使您能够为您的材料制造目标选择最有效的工具。
