金属屏蔽盘和隔热罩是高温原位扫描电子显微镜（SEM）中必不可少的温度管理组件。它们具有双重目的：保护显微镜的敏感硬件免受破坏性热量的影响，并为样品创造一个稳定的热环境。通过阻挡热辐射，这些屏障可确保实验的准确性，并防止由热漂移引起的图像伪影。
高温扫描电镜需要在加热样品和保持显微镜冷却之间取得微妙的平衡。屏蔽组件可以弥合这一差距，防止对镜筒造成辐射损伤，同时确保样品实际达到设定的温度。
保护显微镜结构
扫描电镜镜筒内的环境非常敏感。引入热源会对距离样品仅几毫米的精密仪器构成重大风险。
屏蔽物镜
为了获得高分辨率，物镜通常非常靠近样品。
如果没有屏蔽，样品台散发出的强烈热量会损坏物镜线圈或极靴。金属盘充当物理屏障，阻挡这种直接视线辐射。
保持探测器完整性
像二次电子（SE）或背散射电子（BSE）探测器这样的探测器容易受到热噪声和物理损坏的影响。
隔热罩可防止红外辐射淹没这些探测器。这种保护可以保持信噪比，确保图像清晰，而不是被热干扰冲淡。
提高实验准确性
除了保护作用，屏蔽还起着关键的科学作用。它确保收集到的数据能够反映材料在预期温度下的真实行为。
实现温度均匀性
在真空中，热量主要通过辐射散失。没有屏蔽，样品表面散失热量的速度会比加热器供应的速度更快。
这会导致显著的温度梯度。屏蔽会将这种辐射反射回样品，形成一个“热笼”，从而提高加热区域的温度均匀性。
最小化热漂移
温度波动会导致显微镜载物台发生机械膨胀和收缩，这被称为热漂移。
漂移会导致图像在屏幕上移动，使得无法聚焦或捕获动态过程的高分辨率视频。通过隔离热量，屏蔽可以稳定局部环境，并显著减少这种移动。
确保目标温度
高温扫描电镜中常见的故障是编程温度与实际样品温度不匹配。
屏蔽可减少热量损失，确保样品实际达到控制器设定的温度。这验证了您的实验结果与您打算测试的特定热条件准确相关。
理解操作权衡
虽然屏蔽至关重要，但它会给实验带来必须管理的物理限制。
视野减小
有效的屏蔽需要尽可能覆盖热区。
几何限制
添加盘和屏蔽会消耗腔室内的宝贵空间。
这可能会限制工作距离或限制特定探测器的可用角度，可能需要在热稳定性和成像几何形状之间进行折衷。
根据您的目标做出正确的选择
为了最大限度地提高原位实验的成功率，请根据您的具体数据要求优先考虑屏蔽的功能。
- 如果您的主要关注点是设备安全：优先选择厚的多层金属屏蔽，以完全阻挡通往极靴和探测器的视线。
- 如果您的主要关注点是温度准确性：确保屏蔽创造一个近乎封闭的环境，以最大限度地减少辐射损失并最大限度地提高温度均匀性。
- 如果您的主要关注点是图像稳定性：专注于轻质屏蔽设计，以隔离加热元件，防止周围载物台组件的热膨胀。
最终，适当的屏蔽可以将高温显微镜从危险的变量转变为可控、精确的分析技术。
总结表：
| 功能 | 主要目的 | 关键优势 |
|---|---|---|
| 硬件保护 | 阻止红外辐射到达物镜/探测器 | 防止线圈损坏和成像中的热噪声 |
| 温度均匀性 | 将热量反射回样品 | 消除温度梯度以获得准确数据 |
| 漂移减少 | 将热量隔离到局部样品区域 | 最小化机械膨胀以实现稳定、高分辨率成像 |
| 能源效率 | 减少真空中的辐射热损失 | 确保样品达到精确的编程温度 |
通过 KINTEK Precision 提升您的材料研究
温度管理是成功实验与昂贵的设备故障之间的区别。凭借专家研发和制造的支持，KINTEK 提供高性能加热解决方案，包括马弗炉、管式炉、旋转炉、真空炉和 CVD 系统——所有这些都可以完全定制，以满足您独特的实验室要求。
无论您是进行敏感的原位扫描电镜还是大规模材料合成，我们的热管理专家都能帮助您实现完美的温度均匀性和设备寿命。

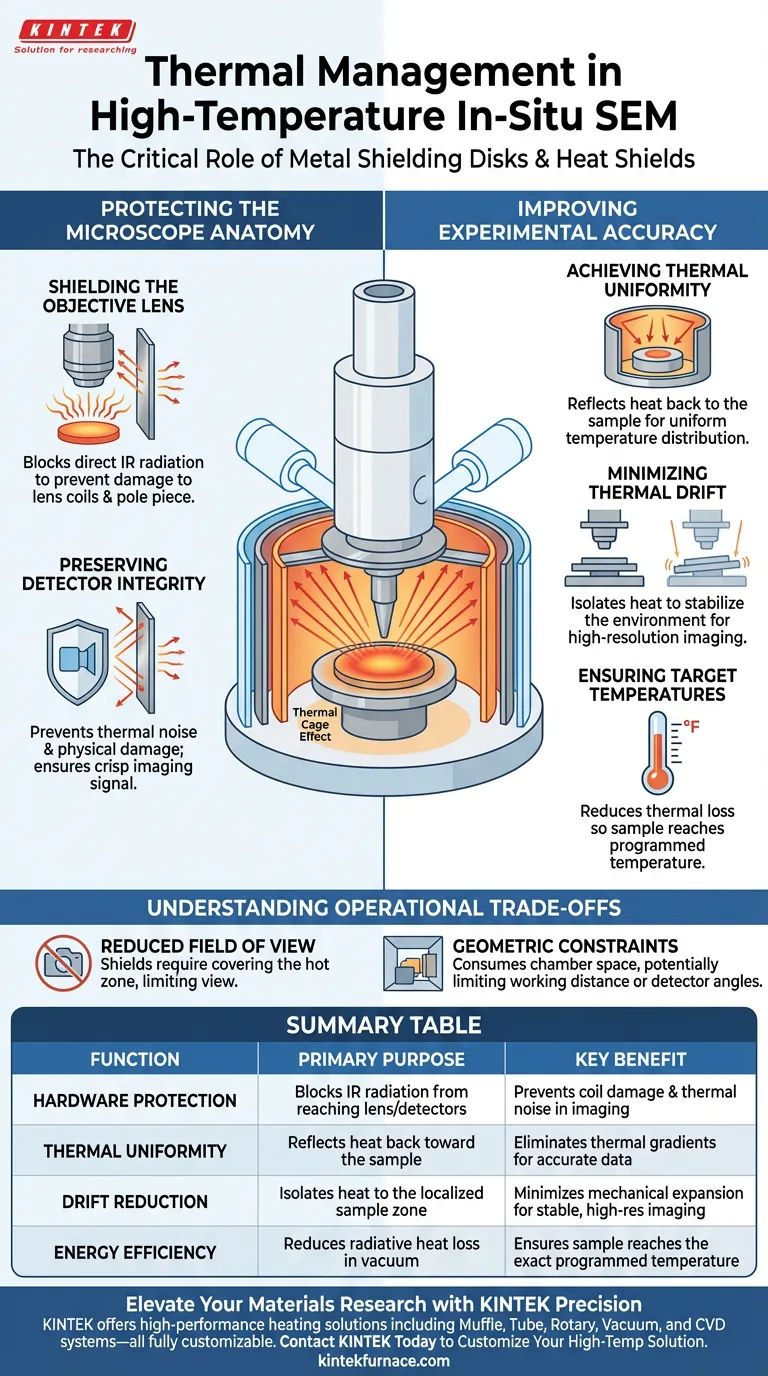

图解指南
