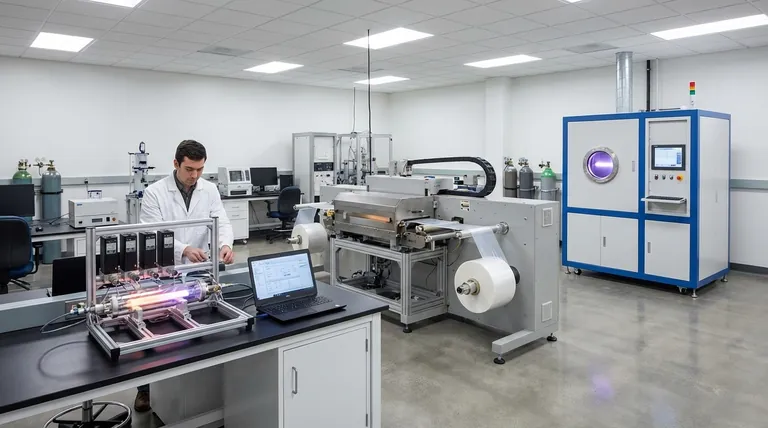

化学气相沉积系统的最新进展 化学气相沉积系统 (CVD) 设计的重点是提高自动化程度、可扩展性和材料多样性。主要创新包括用于定制纳米材料合成的开源平台、用于工业规模生产的卷对卷系统以及用于硬涂层的等离子体辅助技术。现代系统还集成了精确的气体流量控制（0-500 sccm）和多区加热（高达 1200°C），以提高工艺灵活性。管式炉和马弗炉设计的选择取决于批量与连续加工需求，而陶瓷加热元件可实现复杂的几何形状。这些发展满足了电子、储能和工业涂料领域日益增长的需求。
要点说明：
1. 开源自动 CVD 系统
- 定制:开源设计允许研究人员针对特定的二维纳米材料（如石墨烯、过渡金属二钙化物）修改硬件/软件。
- 成本效益:减少对专有系统的依赖，加速学术和小型工业实验室的创新。
- 实例:具有模块化气流控制（Ar/H₂通道）的系统可实现精确的前驱体输送，从而获得定制的材料特性。
2. 高通量卷对卷 CVD
- 可扩展性:可在柔性基底上连续沉积透明电极（如 ITO 替代品）和 OLED 显示屏。
- 工业应用:满足消费电子产品和太阳能电池板对大面积均匀涂层的需求。
- 设计见解:集成了同步气流（0-500 sccm）和多区加热带（高达 350°C），确保薄膜质量稳定。
3. 用于硬涂层的等离子体辅助 CVD
- 材料创新:硼基涂层（如碳化硼）可为切削工具和航空航天部件提供极高的硬度。
- 能源效率:与热 CVD 相比，等离子活化技术可降低沉积温度，从而降低能源成本。
4. 先进的加热和炉子设计
-
管式炉与马弗炉:
- 管道 :圆柱形设计确保加热均匀，适用于纳米线合成等连续工艺。
- 马弗炉 :密封腔体是批量工艺（如陶瓷）的理想选择，具有较厚的隔热材料，可最大限度地减少热量损失。
- 陶瓷加热元件:可实现复杂几何形状（如弯曲基板）和大面积加热，超越金属元件的限制。
5. 专用 CVD 系统变体
- LPCVD/PECVD:低压和等离子体增强型高纯度薄膜（如半导体掺杂）。
- ALD 集成:将原子层精度与 CVD 可扩展性相结合，用于微电子领域的超薄势垒。
6. 精密气体和温度控制
- 质量流量控制器:保持可重复的气体比率（如 Ar/H₂），这对稳定涂层至关重要。
- 多区加热:熔炉（1200°C）和辅助区（350°C）的独立控制优化了前驱体反应。
这些进步反映了更广泛的趋势，即 特定应用 CVD 解决方案，同时兼顾性能和经济性。对于柔性电子等行业，混合系统（如卷对卷 PECVD）如何进一步降低生产成本？与此同时，开源平台实现了纳米技术的民主化，悄然增强了小型实验室在材料创新领域的竞争力。
汇总表：
| 晋级 | 主要优势 | 应用 |
|---|---|---|
| 开源自动 CVD | 可定制的纳米材料合成，为小型实验室带来成本效益 | 学术研究，二维材料 |
| 卷对卷 CVD | 用于柔性电子产品和太阳能电池板的连续大面积涂层 | 工业规模生产 |
| 等离子体辅助 CVD | 能耗更低的硬质涂层（如碳化硼 | 航空航天、切割工具 |
| 管式/马弗炉设计 | 针对不同几何形状的间歇式（马弗炉）与连续式（管式）加工 | 陶瓷、纳米线 |
| 精密气体/温度控制 | 通过多区加热和流量控制器实现可重复的化学计量涂层 | 半导体、薄膜 |
