真空马弗炉中使用哪些关键组件来确保精确的气体分散？了解Mfc和Bpr系统

为了确保精确的气体分散，真空马弗炉依赖于两个主要组件的协调系统：一个质量流量控制器 (MFC) 和一个背压调节器 (BPR)。MFC精确控制进入炉膛的气体体积，而BPR则与真空泵配合以维持恒定的内部压力，从而确保进入的气体在整个空间内均匀分布。

核心原理是一个两部分的控制策略。一个组件控制气体流入炉膛的流速，而第二个组件控制炉膛内的压力。这种协同作用将一个简单的加热箱转变为精确且可重复的大气处理工具。

挑战：创建均匀的工艺气氛

在高温炉内实现完美控制的气氛是一项重大的工程挑战。如果没有精确控制，气体可能会分层、形成不一致气氛的区域，或在样品上流动不均匀。

这种不均匀性可能会破坏实验或生产批次，导致冶金分析或聚合物测试等应用中出现不完全化学反应、材料氧化或测试结果不可重复等问题。

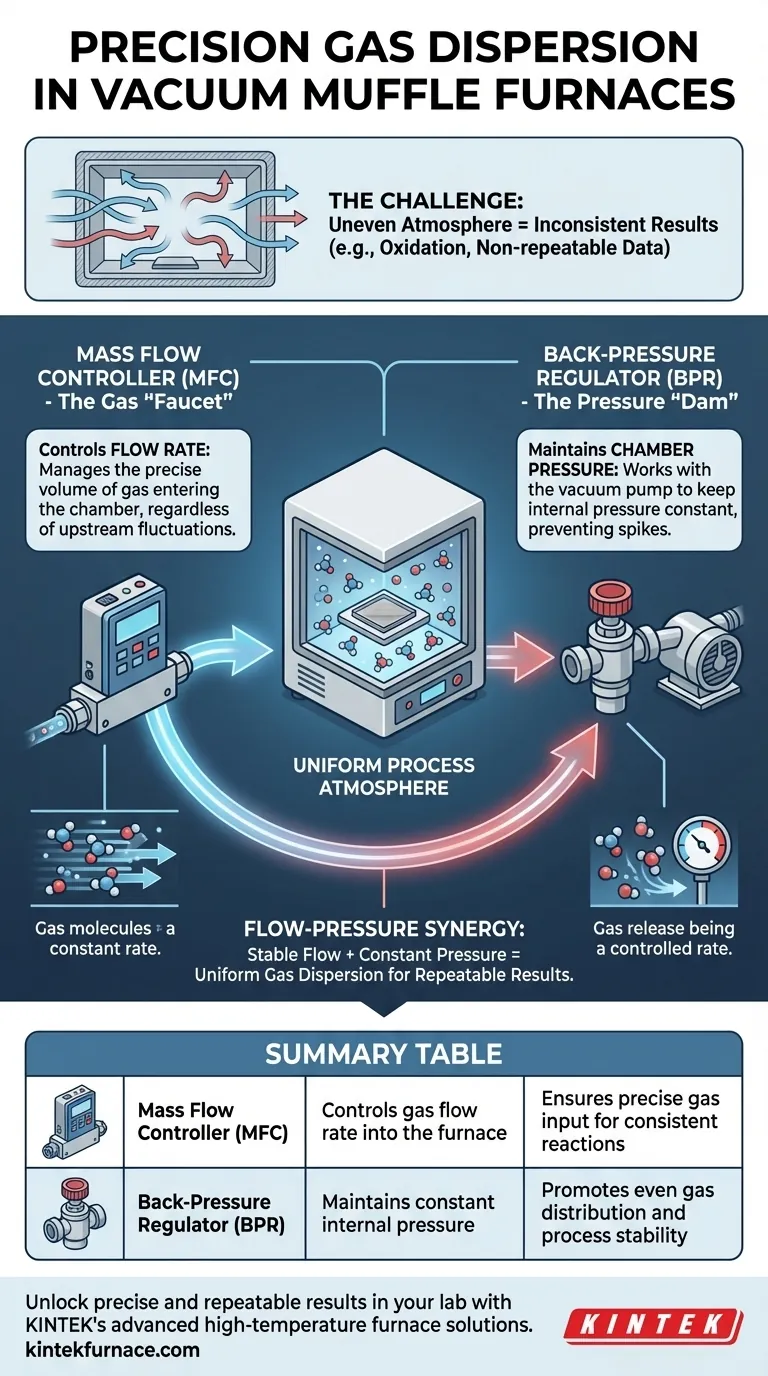

气体控制的两部分系统

为解决此问题，现代真空马弗炉使用一种复杂的系统，其中两个组件协同工作。将它视为一个系统，而不是单独的部件，是理解其有效性的关键。

质量流量控制器 (MFC)：气体“水龙头”

质量流量控制器 (MFC) 是负责管理引入炉膛的气体量的组件。

将其视为一个高度智能化的自动水龙头。您为其编程特定的气体和特定的流速（例如，每分钟毫升数），它就会输送精确的量，而无论上游压力如何波动。

如技术规范所述，高端 MFCs 可以预先编程以精确管理数十种不同的气体，为各种研究和测试应用提供所需的灵活性。

背压调节器 (BPR)：压力“水坝”

虽然 MFC 控制气体输入，但背压调节器 (BPR) 控制炉膛的内部环境。它安装在排气管线上，紧靠真空泵之前。

它的工作是维持炉内恒定、稳定的压力。它像水坝一样工作，向真空泵释放恰好足够的气体，以将内部压力保持在精确的预定水平。

这可以防止压力下降或尖峰，这些压力下降或尖峰会导致来自 MFC 的气体不规则分散。结果是一个平静、稳定的环境，工艺气体可以在其中均匀分布。

它们如何协同工作：流量-压力协同

任何一个组件都不能单独确保精度。是稳定的流速和稳定的压力的组合保证了均匀的气体分散。

MFC 提供恒定、已知的气体量。BPR 确保它所填充的“空间”具有恒定、已知的压力。

这种协同作用消除了气氛变量，确保您的样品的每个部分都暴露在完全相同的气体条件下。这是可靠和可重复的高温处理的基础。

了解系统的局限性

尽管非常有效，但该系统的精度取决于适当的维护以及对其潜在故障点的理解。

校准是不可或缺的

MFC 的性能仅与其上一次校准一样好。如果控制器传感器漂移，它将报告不正确的流速，使您的工艺参数无效。对于关键任务工作，定期与已知标准进行校准至关重要。

真空泵是关键的合作伙伴

BPR 只能调节真空泵产生的压力。一台性能较弱、故障或尺寸不当的泵将无法达到必要的真空度，使 BPR 失效并影响整个气氛系统。

气体纯度和兼容性

系统精确控制气体的流动，但无法控制其质量。使用不纯或受污染的气体会将不必要的变量引入您的工艺中。此外，您必须确保所选的工艺气体在目标温度下不会腐蚀炉膛、传感器或垫圈。

为您的目标做出正确的选择

了解此系统可以帮助您确保设备针对您的特定应用发挥最佳性能。

如果您的主要重点是材料纯度和退火： 您的关键关注点是 MFC 能够输送稳定、不间断的惰性气体（如氩气或氮气）的流量，以防止任何氧化。
如果您的主要重点是质量控制的工艺可重复性： 您必须验证 MFC 和 BPR 的性能，因为它们的协同作用确保了每次运行都具有相同的气氛条件。
如果您的主要重点是灰化等分析测试： MFC 的精度至关重要，因为它确保反应性气体（如氧气）以受控的速率供应，以实现完全且均匀的燃烧。

掌握气体流量与炉膛压力之间的关系是使您的真空马弗炉获得一致、可靠和准确结果的关键。

摘要表：

组件	功能	主要优势
质量流量控制器 (MFC)	控制进入炉体的气体流量	确保精确的气体输入，实现一致的反应
背压调节器 (BPR)	维持恒定的内部压力	促进均匀的气体分布和工艺稳定性
