射频功率在 PECVD 中的作用是什么?精确优化薄膜沉积


射频功率是等离子体增强化学气相沉积 (PECVD) 的重要组成部分,是产生和维持薄膜沉积所需的等离子体的能源。射频功率影响着沉积速率、薄膜质量、应力和阶跃覆盖率等关键方面,同时与传统的 CVD 相比,射频功率可实现更低温度的处理。射频功率频率(高与低)可进一步调整这些效应,使其适用于从半导体器件到生物医学涂层等各种特定应用。

要点说明:

  1. 等离子体生成和气体解离

    • 射频功率(高频通常为 13.56 MHz,低频通常为 <500 kHz)产生的振荡电场可将前驱气体(如 SiH₄、NH₃)电离成等离子体。
    • 受激电子与中性气体分子碰撞,打破键并产生沉积所必需的活性物质(自由基、离子)。
    • 较高的射频功率会增加等离子体密度和自由基浓度,加快沉积速度,直至达到饱和。
  2. 频率效应

    • 高频(HF,13.56 兆赫):
      • 有利于气体解离和均匀等离子体的产生,是应力控制薄膜(如氮化硅电介质)的理想选择。
      • 较低的离子轰击能量可减少对基底的损坏,这对温度敏感材料至关重要。
    • 低频(LF,<500 kHz):
      • 提高离子轰击能量,改善复杂几何形状(如半导体中的沟槽特征)的阶跃覆盖。
      • 提高薄膜密度和附着力,但可能会增加压应力。
  3. 工艺控制和薄膜特性

    • 射频功率调整可平衡沉积速率和薄膜质量。功率过大会使基底退化或产生缺陷。
    • 应力调节:高频功率可降低氮化硅等薄膜的内在应力,这对半导体可靠性至关重要。
    • 利用等离子体的定向中立性,在复杂形状(如航空航天部件)上实现均匀镀膜。
  4. 低温优势

    • 不同于 气氛甑式炉 或热 CVD,PECVD 的等离子活化允许在 200-400°C 下沉积,与聚合物和预制设备兼容。
  5. 工业和生物医学应用

    • 半导体:高频功率沉积应力优化氮化硅势垒。
    • 生物医学:低频功率可增强植入物上生物相容性涂层的附着力。
    • 能源/汽车:可调射频参数可实现耐用的光学或防腐蚀薄膜。

通过精确控制射频功率和频率,PECVD 可实现满足特定工业需求的多功能、高性能薄膜--弥补了精度和可扩展性之间的差距。

射频功率在 PECVD 中的作用是什么?精确优化薄膜沉积

汇总表:

指标角度 高频(13.56 MHz) 低频(<500 千赫)
等离子体密度 高,均匀解离 中度,定向
离子轰击 低能量,对基底温和 高能量,提高附着力
薄膜应力 较低应力(如 SiNₓ) 较高的压缩应力
应用 半导体、敏感材料 生物医学、复杂几何形状

为您的实验室或生产线释放 PECVD 的全部潜能! 凭借卓越的研发和内部制造能力,KINTEK 可根据您的独特要求提供先进的射频 PECVD 解决方案--无论是半导体隔膜、生物医学涂层还是节能薄膜。 立即联系我们 讨论我们的定制系统如何能提高您的薄膜工艺。

您可能正在寻找的产品:

探索用于精密薄膜沉积的射频 PECVD 系统 探索用于在复杂形状上均匀镀膜的旋转式 PECVD 炉 使用高性能组件升级您的真空系统

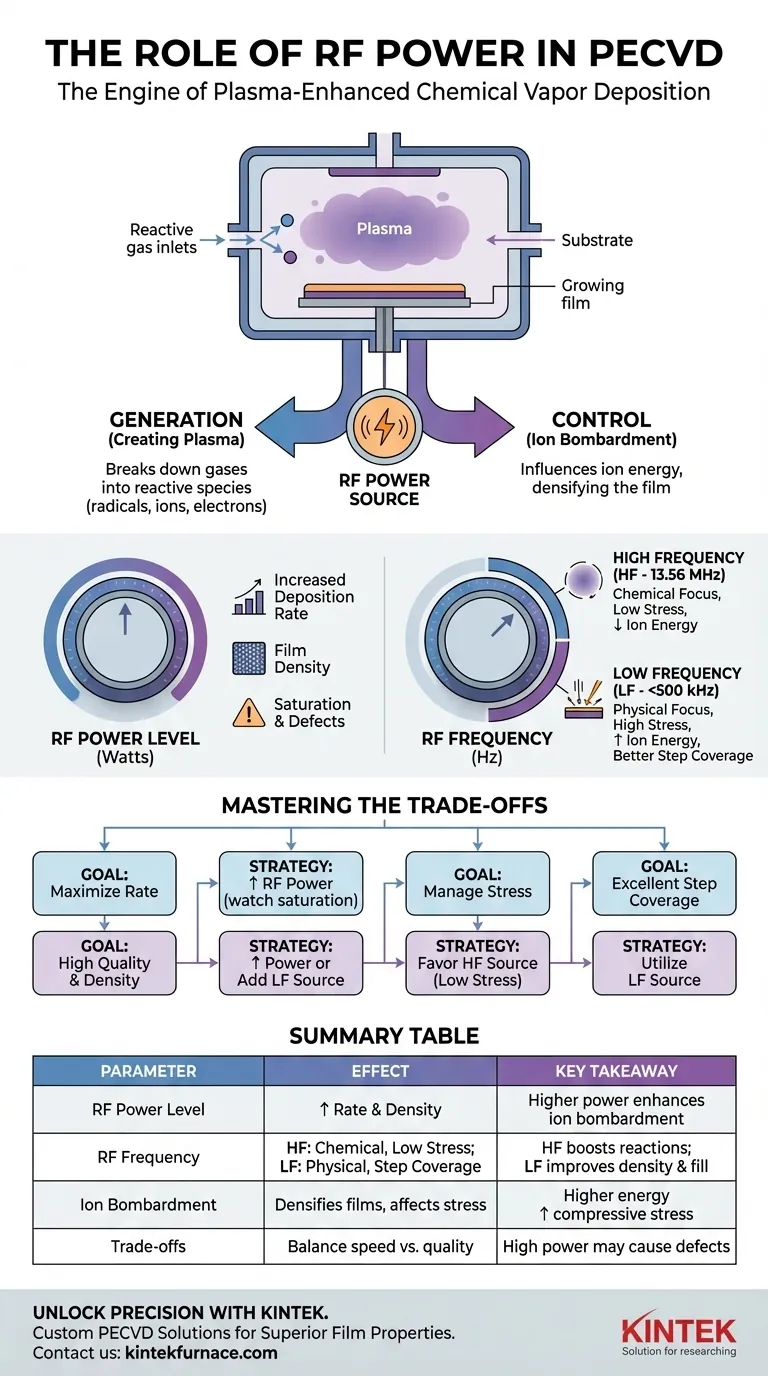

图解指南
