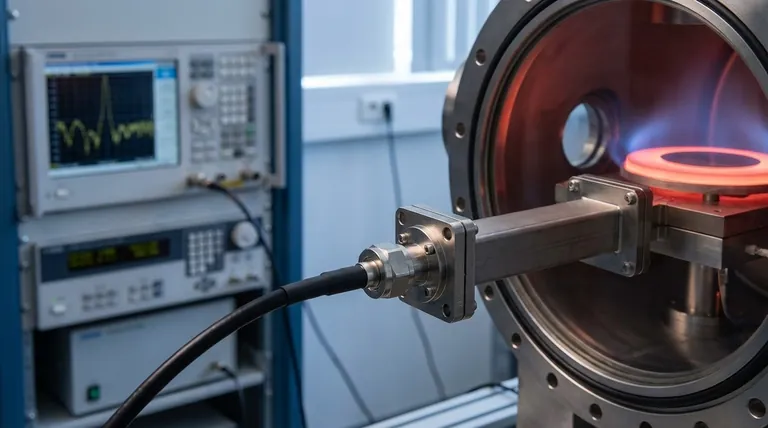

波导到同轴适配器起着至关重要的接口作用，将标准实验室设备连接到专门的高温测量设置。它们在物理上将柔性同轴电缆连接到刚性脊形波导，同时在两种介质之间进行电气信号转换。这种转换是必不可少的，以便以最小的损耗将微波能量从矢量网络分析仪 (VNA) 传输到波导中。
这些适配器的主要作用是将同轴 TEM 波转换为波导的占优模式，从而确保在不同传输环境中的信号完整性和测量精度。
介质之间的桥梁
连接柔性与刚性
在测量链中，通常存在两种截然不同的物理环境。您有连接到测试设备的柔性同轴电缆，以及专为高温区域设计的刚性脊形波导。
适配器充当这两种不同硬件类型之间的物理耦合器。它允许标准的、环境温度下的实验室测量工具与用于恶劣环境的专用刚性结构进行安全接口。
信号转换的力学
转换波模式
除了物理连接之外，适配器还执行关键的电磁功能。同轴电缆使用TEM（横电磁）波传输信号。
然而，波导使用一种特定的占优模式运行，该模式与 TEM 不同。适配器负责在信号通过时将其从一种模式转换为另一种模式。
双向功能
这个过程不是单向的。适配器将从 VNA 传输到波导的信号进行转换，并有效地将它们转换回来以用于返回路径。
这确保了 VNA 接收到的数据是测试环境的准确表示，而不是连接本身产生的伪影。
理解关键性能因素
最小化信号损耗
微波链中的每个过渡点都存在能量损失的风险。波导到同轴适配器的有效性通过其执行低损耗微波能量转换的能力来衡量。
对精度的影响
如果模式转换效率低下，测量系统将遭受高插入损耗或反射。这会直接降低整个测量系统的精度，使得高质量的适配器对于精确的数据收集至关重要。
为您的目标做出正确的选择
为确保您的高温测量链正常工作，请考虑以下关于您的适配器的因素：
- 如果您的主要关注点是信号完整性：优先选择设计用于无缝模式转换的适配器，以最大限度地减少同轴和波导之间的能量损失。
- 如果您的主要关注点是系统兼容性：确保适配器匹配您刚性脊形波导的特定接口要求，以便与 VNA 的柔性电缆物理连接。
选择正确的适配器，将不协调的设置转化为一个连贯、高精度的测量系统。
总结表：
| 特征 | 在测量链中的作用 |
|---|---|
| 物理接口 | 连接柔性同轴电缆与刚性脊形波导 |
| 信号转换 | 将同轴 TEM 波转换为波导占优模式 |
| 双向流动 | 确保信号从测试环境准确返回 VNA |
| 能源效率 | 最大限度地减少过渡点的插入损耗和反射 |
| 系统精度 | 保持信号完整性以进行高精度数据收集 |
使用 KINTEK 优化您的低温研究
微波测量的精度始于高质量的组件。凭借专业的研发和制造支持，KINTEK 提供全面的高温解决方案，包括马弗炉、管式炉、旋转炉、真空炉和 CVD 系统，所有这些都可以根据您独特的实验室需求进行定制。无论您是优化信号完整性还是扩展热处理能力，我们的团队都随时准备为您提供所需的技术专长。
准备好提高您的测量精度了吗？ 立即联系 KINTEK 讨论您的定制炉和微波测量需求。

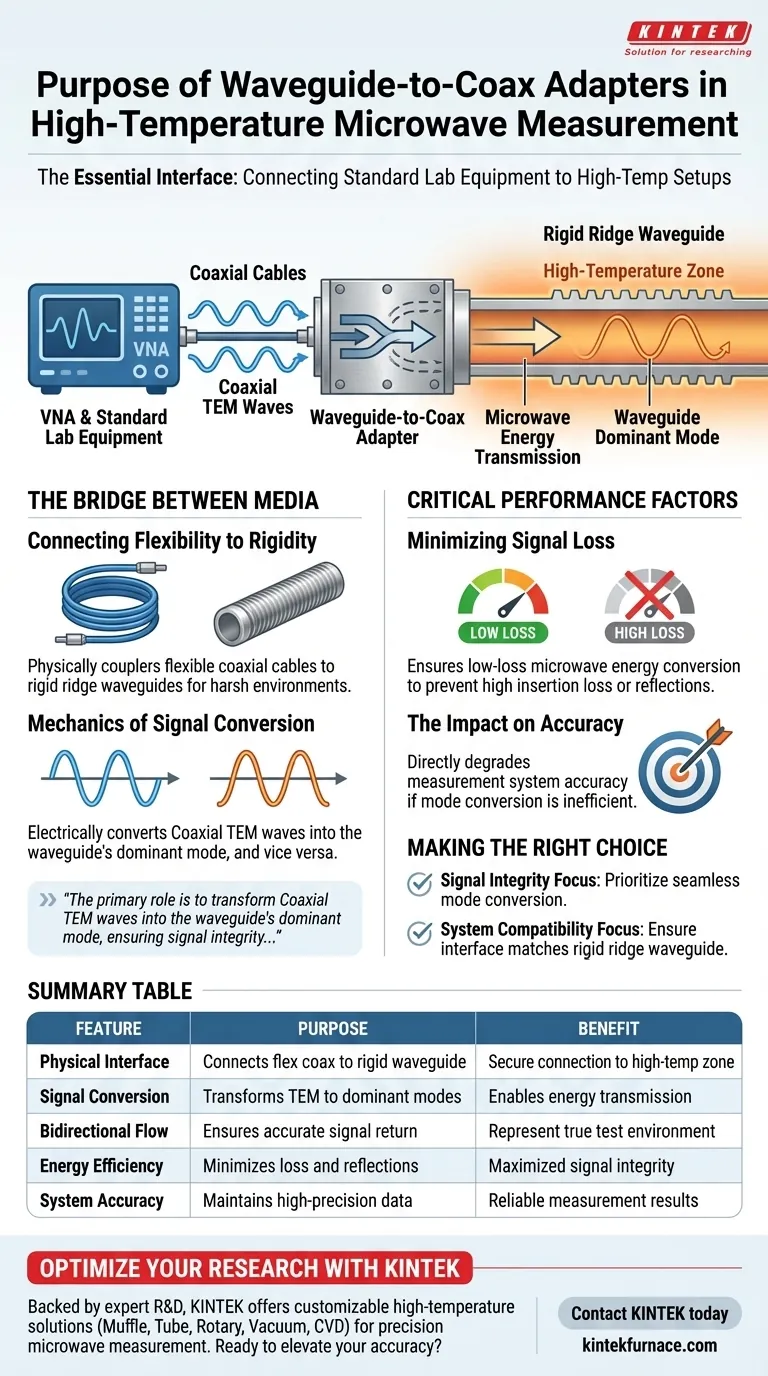

图解指南
