主要功能涉及一个关键的活化步骤，称为煅烧。在ZSM-5沸石的后处理中，利用在550°C下运行的高温马弗炉，完全分解和氧化有机模板剂（正丁胺）。这个热处理过程是清除沸石内部结构、将其从合成前体转化为功能性多孔材料的决定性步骤。
马弗炉通过去除堵塞孔道的试剂，促进了从惰性固体到活性分子筛的转变。这个过程打开了沸石的十元环通道系统，释放了VOC吸附等高性能应用所需的高比表面积和孔隙体积。
模板去除机理
热分解
ZSM-5的合成过程通常会在晶格内留下有机残留物，特别是正丁胺。马弗炉提供了分解这些有机分子所需的持续热能。
受控环境下的氧化
除了简单的加热，炉子还充当氧化室。在550°C下，有机模板在空气存在下被烧掉。这确保了有机物被转化为气体并完全从材料中排出。
释放孔道系统
模板的去除不仅仅是清洁步骤；它是一个结构揭示过程。这个过程完全打开了ZSM-5沸石的十元环交叉通道系统。没有这一步，孔道将保持被占据状态，对其他分子来说是物理不可及的。
材料性能增强
最大化比表面积
一旦孔道被清除，材料的可用表面积会急剧增加。煅烧过程释放出高比表面积，高达337.48 m²/g。
优化孔隙体积
模板的有效去除直接关系到吸附可用的内部空隙空间。后处理产生约0.190 cm³/g的显著孔隙体积，这对于材料吸附目标分子的能力至关重要。
实现VOC吸附
高表面积和可及孔隙体积的结合直接决定了沸石的性能。这种活化赋予了ZSM-5优异的挥发性有机化合物（VOCs）吸附性能，使其适用于环境过滤应用。
关键操作注意事项
加热均匀性
与其它加热方法相比，使用马弗炉的一个关键优势是能够提供均匀的热场。耐火衬里保护样品免受加热元件的直接接触，确保整个批次同时达到550°C。这可以防止不均匀的活化或局部结构损坏。
骨架稳定性
虽然目标是去除有机物，但该过程必须保持沸石的晶体结构。操作温度550°C经过精心选择，既足够高以氧化正丁胺，又足够低以保持沸石骨架的稳定性，确保晶格不会坍塌。
化学转化（脱氨）
在母体为铵形式（NH4-ZSM-5）的情况下，这种高温处理具有双重功能。除了去除有机物，它还通过脱氨将材料转化为质子形式（HZSM-5）。这一步产生了催化应用（如瓦斯油裂化）所需的布朗斯台德酸位。
为您的目标做出正确选择
为了最大化您的ZSM-5后处理的功效，请根据最终应用调整您的关注点：
- 如果您的主要关注点是吸附（VOCs）：优先完全氧化正丁胺模板，以最大化比表面积（目标约为337 m²/g）和孔道可及性。
- 如果您的主要关注点是催化：确保温度曲线足以促进脱氨，将沸石转化为其活性的质子形式（HZSM-5），同时稳定骨架。
最终，高温马弗炉是将沸石投入使用的工具，将潜在的结构特性转化为实际的性能能力。
总结表：
| 工艺步骤 | 机理 | 关键结果 |
|---|---|---|
| 煅烧 | 550°C下的热处理 | 分解有机模板（正丁胺） |
| 氧化 | 空气中受控加热 | 将有机物转化为气体以便完全排出 |
| 活化 | 打开10元环 | 实现高表面积（约337.48 m²/g） |
| 脱氨 | 转化为H型 | 产生用于催化用途的布朗斯台德酸位 |
使用KINTEK提升您的沸石性能
精确煅烧是惰性前体与高性能分子筛之间的区别。KINTEK提供先进的高温马弗炉，可为您的ZSM-5沸石应用实现均匀加热和稳定的骨架活化。
在专家研发和制造的支持下，KINTEK提供马弗炉、管式炉、旋转炉、真空炉和CVD系统，所有这些都可以根据您独特的实验室或工业需求进行定制。无论您是优化VOC吸附还是改进催化裂化，我们的炉子都能提供您的研究所需的精确热控。
准备好最大化您的材料的表面积和孔隙体积了吗？
立即联系我们的专家，找到您完美的炉子解决方案！

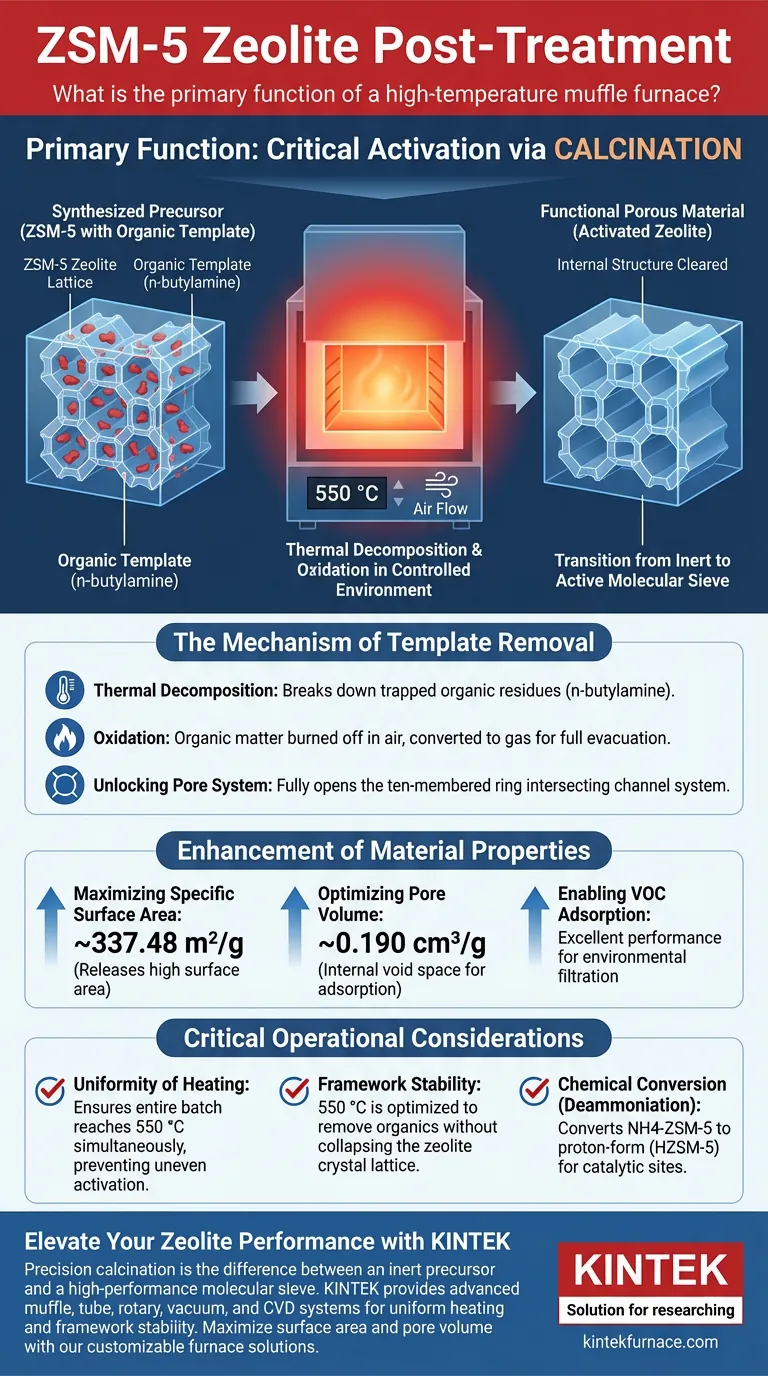

图解指南
