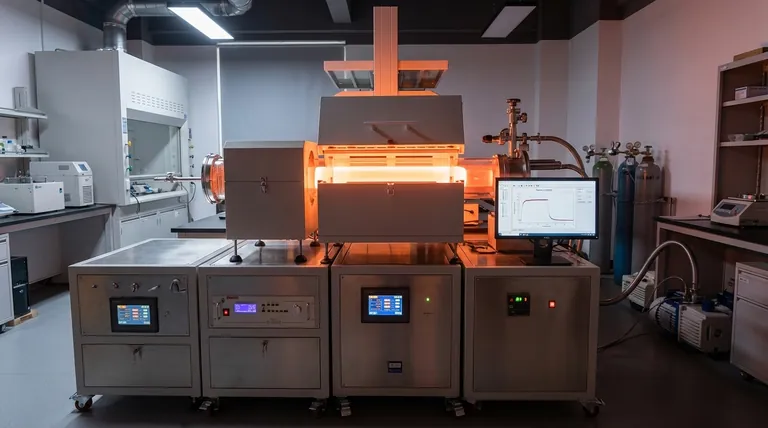

等离子体增强化学气相沉积（PECVD）是一种多功能薄膜沉积技术，利用等离子体实现低温加工，是温度敏感型应用的理想选择。它可以沉积绝缘层、导电层或半导体层，并对折射率和应力等薄膜特性进行精确控制。PECVD 广泛应用于微电子、光学、太阳能电池和保护涂层等领域，具有出色的 3D 覆盖率和材料多样性等优势，但也面临着设备成本高和环境问题等挑战。20 世纪 60 年代发现的 PECVD 技术可沉积出高质量的电介质薄膜，且不会损坏敏感设备，从而彻底改变了半导体制造工艺。
要点说明：
-
PECVD 的核心功能
- 与传统的 CVD 相比，PECVD 使用等离子体在硅晶片等基底上沉积固体薄膜（绝缘、导电或半导体），沉积温度较低。
- 等离子体可将气态反应物（如硅烷、氨）分解为活性物质，从而实现无需高热能的沉积。
- 举例说明：沉积氮化硅 (pecvd) 用于在低于 400°C 的温度下进行半导体钝化，防止器件降解。
-
主要优势
- 低温加工:对温度敏感的材料（如聚合物或预制设备）至关重要。
- 多功能薄膜特性:可通过等离子参数调节折射率、应力和电气特性。
- 3D 一致性:与物理气相沉积 (PVD) 不同，可均匀地覆盖复杂的几何形状。
- 材料多样性:可沉积二氧化硅、无定形硅和有机聚合物，用于各种用途。
-
主要应用
-
半导体:
- 浅沟槽隔离、金属连接隔离和封装。
- 太阳能电池的表面钝化，以减少重组损耗。
- 光学:抗反射涂层和滤光片。
- 工业涂料:机械部件的耐磨层或耐腐蚀层。
-
半导体:
-
挑战
- 高成本:设备和超纯工艺气体价格昂贵。
- 环境/安全风险:需要减少有毒副产品（如硅烷爆炸）、噪音和紫外线辐射。
- 局限性:高宽比地物（如深沟）的台阶覆盖率较低。
-
历史背景
- 1964 年，R.C.G. Swann 观察到玻璃上硅化合物的射频等离子体增强沉积。
- 早期的专利为现代微电子学和光电子学奠定了基础。
-
工艺控制
-
通过以下方式调整薄膜特性
- 等离子功率和频率（射频或微波）。
- 气体流量比（例如，氮化硅的 SiH₄/N₂O）。
- 基底温度和压力。
-
通过以下方式调整薄膜特性
-
为什么它在半导体中不可或缺
- 通过沉积超薄、高质量的电介质（如用于栅极氧化物的 SiO₂）而不产生热损伤，从而实现摩尔定律的扩展。
- 支持先进的封装技术，如晶圆级封装。
PECVD 融合了精确性和适应性，使其成为从智能手机显示屏到太阳能电池板等各种技术的默默推动者。您是否考虑过它的局限性会如何推动替代沉积方法的创新？
总表：
| 方面 | 详细信息 |
|---|---|
| 核心功能 | 利用等离子体沉积绝缘、导电或半导体薄膜。 |
| 主要优势 | 低温加工、三维保形、薄膜性能可调。 |
| 主要应用 | 半导体、光学、太阳能电池、工业涂料。 |
| 挑战 | 成本高、环境风险大、深度特征的步骤覆盖范围有限。 |
| 工艺控制 | 通过等离子功率、气体比例、温度和压力进行调节。 |
