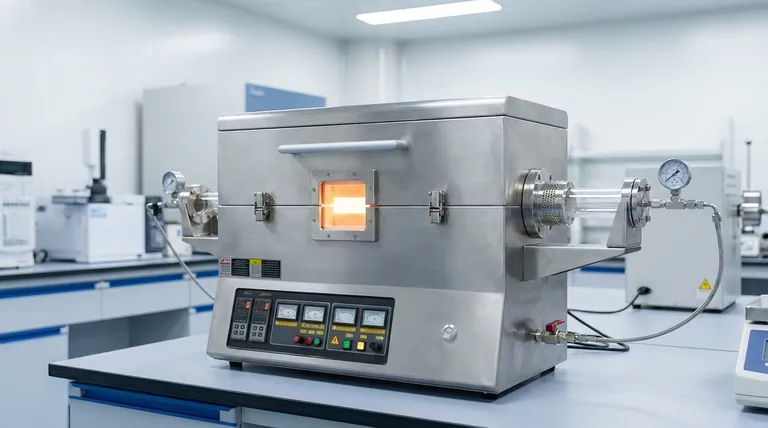

从核心上讲，高温管式炉可以配置为单个加热区或多个独立控制的加热区。主要的配置是单区和多区（最常见的是三区），选择完全取决于您的工艺的具体加热要求，例如需要在较长区域内实现均匀温度或控制温度梯度。
单区炉和多区炉之间的选择，并非哪一个更优越，而是哪种工具适合这项工作。单区炉为较小样品提供简单、均匀的加热，而多区炉则提供精确控制，以扩展均匀性或沿炉管创建有意的温差。
基本配置：单区 vs. 多区
加热区的配置是决定管式炉能力的最关键因素。它决定了您能沿工艺管长度实现的温度曲线。
单区炉
单区炉是最基本的设计。它具有一组加热元件，由一个温度控制器和热电偶管理。
这种配置旨在创建一个稳定、均匀的热区，通常位于炉子加热长度的正中央。
尽管简单有效，但由于热量散失到环境空气中，温度会自然地向炉管两端下降。因此，实际的均匀区比总加热长度要短。
多区炉
多区炉将加热长度分为几个部分，每个部分都有独立的加热元件、热电偶和控制器。
最常见的布置是三区炉，其特点是有一个主中央区和两个较小的两端区。然而，对于高度专业的应用，也存在两区、五区或更多区的配置。
这种设计允许沿炉管进行精确的温度控制，实现两种不同的操作模式：扩展均匀性或创建梯度。
每种配置如何解决不同的问题
了解每种配置的预期应用是为您的工作选择正确炉子的关键。目标是使炉子的能力与您的工艺要求相匹配。
用例：简单、均匀加热
对于小样品的退火、煅烧或烧结等工艺，单区炉通常是理想选择。
当您的样品可以完全容纳在中央均匀热区内时，它的主要优点是提供了一种经济高效且易于操作的解决方案。
用例：扩展温度均匀性
对于需要在大长度上保持一致温度的较大样品或批次加热，三区炉更优越。
通过将两个端区设置为稍高的温度，可以主动补偿两端的自然热量损失。这比相同物理长度的单区炉能够创建更长、更稳定的均匀热区。
用例：创建温度梯度
多区炉的真正强大之处在于其创建受控温度梯度的能力。
通过将每个区域设置为不同的温度，您可以沿着工艺管建立精确的温度坡度。此功能对于化学气相输运 (CVT)、物理气相沉积 (PVD) 和某些类型的定向晶体生长等高级应用至关重要。
了解权衡
选择炉子配置需要平衡性能需求与预算和操作复杂性等实际限制。
成本和复杂性
多区炉天生比单区型号更昂贵和复杂。它需要多个 PID 控制器、电源和热电偶，这增加了初始投资和编程温度曲线的复杂性。
工艺能力
单区炉根本无法创建温度梯度。如果您的工艺需要此功能，则多区炉是强制性的。
同样，在较长长度上实现高度的温度均匀性，只有通过配置为补偿末端损失的多区炉才能实现。
为您的目标做出正确选择
您的决定应完全取决于您的实验或工艺所需的温度曲线。
- 如果您的主要关注点是小型样品的简单性和成本效益： 单区炉是最直接、最高效的解决方案。
- 如果您的主要关注点是处理大型样品或批次，并要求最大的温度一致性： 三区炉，配置为扩展均匀热区，是正确的选择。
- 如果您的主要关注点是需要受控温度坡度的专业工艺： 多区炉对于创建所需的温度梯度至关重要。
最终，了解这些配置使您能够选择一个能精确服务于您的特定科学或工业目标的炉子。
总结表：
| 配置 | 主要特点 | 最佳用例 |
|---|---|---|
| 单区 | 一个加热区，均匀的中心热区，简单且经济 | 小样品的退火、煅烧、烧结 |
| 多区（例如，三区） | 多个独立控制的区域，可实现扩展均匀性或梯度 | 大样品加热，化学气相输运，晶体生长 |
