Mpcvd机器的主要组件有哪些？揭秘金刚石合成的奥秘

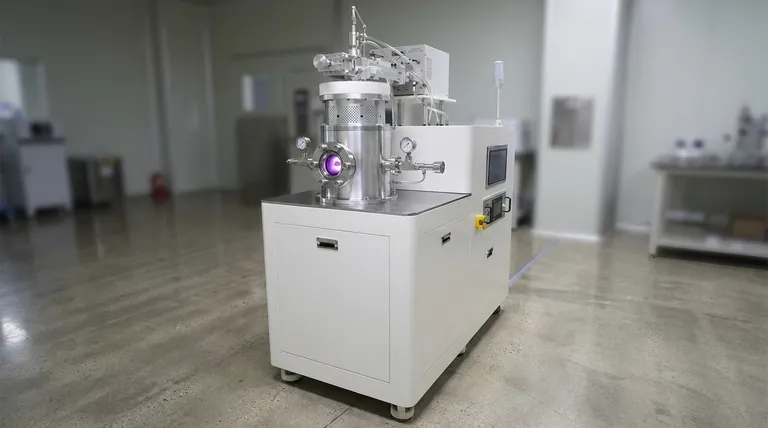

从核心来看，MPCVD（微波等离子体化学气相沉积）机器是一个高度受控的环境，专为材料合成而设计。其主要组件包括微波发生器、反应腔、气体输送系统、真空系统和衬底支架。这些部件共同创造了低压、高能量和特定化学条件，这是生长高纯度材料（如实验室培育金刚石和其他先进薄膜）所需的精确条件。

MPCVD系统通过利用微波能量将特定的气体混合物转化为等离子体，其中包含反应性化学物质。然后，这些物质沉积到加热的衬底上，在精确控制的真空环境中逐层构建新材料。

核心组件：功能分解

要了解MPCVD系统如何运行，必须了解每个核心组件在沉积过程中所扮演的具体角色。它们并非独立的部件，而是一个深度集成的系统。

这是系统的“引擎”。它产生高频微波，通常为2.45 GHz，并将其导入反应腔。

这种聚焦的能量是使工艺气体电离的原因，它从原子中剥离电子，产生超热、化学活性强的物质状态，即等离子体。

反应腔是一个密封、耐用的容器，通常由不锈钢制成，带有石英窗口，整个沉积过程都在其中进行。

它被设计成能够承受等离子体的强烈高温和真空的低压。该腔体包含衬底、气体混合物和等离子体本身。

该系统是一个由管道、阀门和质量流量控制器（MFCs）组成的网络，用于精确混合和将气体注入反应腔。

对于金刚石生长，这通常涉及碳源气体（如甲烷，CH₄）和大量氢气（H₂）的混合物。该系统的准确性直接决定了最终材料的纯度和质量。

真空系统由一个或多个泵组成，具有两个关键功能。首先，它在工艺开始前清除腔体中的所有大气，以创造一个超纯净的环境。

其次，它维持等离子体形成和保持稳定所需的极低工作压力（通常为几百托）。这种控制对于一致的沉积是不可或缺的。

该组件固定“种子”材料或衬底，新材料将在此之上生长。它直接放置在等离子体场内。

至关重要的是，支架几乎总是连接到温度控制系统。衬底温度是影响生长速率和晶体质量的关键变量，使其不仅仅是一个简单的平台。

虽然功能强大，但MPCVD技术受制于相互竞争的物理参数之间的微妙平衡。理解这些挑战是理解该过程的关键。

创建一个大而完美均匀的等离子体球是困难的。等离子体中的任何不稳定或“热点”都可能导致衬底上的生长不均匀。

这直接影响了单次运行中可生产的可用材料的尺寸和质量，使得腔体设计和功率输送对于扩大生产规模至关重要。

整个过程对污染极其敏感。真空系统中的微小泄漏或气管中的杂质都可能引入不需要的元素，如氮气。

这些污染物在晶格形成时会扰乱晶格，导致缺陷、变色或生长过程的完全失败。

这三个参数是密不可分的。调整微波功率会改变等离子体的温度和密度，进而影响最佳压力和衬底温度。

掌握MPCVD涉及找到一个稳定的“工艺窗口”，其中所有这些变量都完美平衡，以实现所需的结果。这通常是专有且来之不易的知识。

对某些组件的强调完全取决于MPCVD系统的预期应用。

理解这些核心组件如何协同工作，揭示了逐原子创建材料的过程。
