在材料制造中使用Cvd炉的优势是什么？实现高纯度、均匀薄膜

在材料制造中，化学气相沉积（CVD）炉的主要优势在于其能够生产极其纯净、均匀且耐用的薄膜，并具有精确受控的特性。这项技术通过在最复杂的表面上沉积具有强附着力的涂层，实现先进材料的制造，从而增强硬度、耐腐蚀性和热稳定性等特性。

CVD炉的真正价值超越了简单的涂层。它提供了一个高度受控的环境，可以在原子层面设计材料，使其成为性能、纯度和精度都不可妥协的应用中不可或缺的工具。

核心原理：CVD如何实现精密性

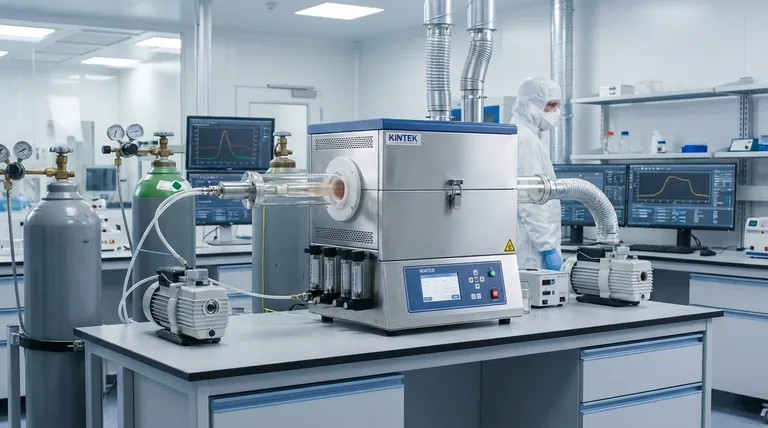

CVD炉本质上是一个反应室。其独特的优势直接源于其工作原理，即将气体转化为基底上的固体高性能薄膜。

受控气氛的作用

整个过程在真空或严格受控的气氛中进行。这种清洁环境至关重要，因为它消除了可能导致杂质或不必要副反应的污染物，如氧气和水分。

这种控制确保最终材料的成分与预期完全一致，从而生产出具有最少缺陷的高纯度产品。

原子级沉积

该过程首先将特定的前体气体引入加热的炉腔。高温使这些气体在基底附近发生化学反应或分解。

这种化学反应将所需的材料原子或分子直接沉积到基底表面。这种有条不紊的堆积是创建致密、高质量、结构完整性优异薄膜的关键。

复杂形状的均匀覆盖

由于前体处于气相，它们可以流动并到达基底的每个暴露部分。这使得CVD炉能够在复杂的三维几何形状上应用完全均匀的涂层，这对于溅射等视线沉积方法来说是一个巨大的挑战。

材料制造中的主要优势

CVD独特的工作原理为从半导体到航空航天等行业生产先进材料带来了几个独特而强大的优势。

无与伦比的纯度和成分控制

受控气氛可防止污染，从而形成纯度极高的薄膜。通过精确管理前体气体的混合和流量，工程师可以直接控制沉积材料的化学计量和元素组成。

卓越的薄膜均匀性

气相沉积工艺确保薄膜厚度在基底整个表面上保持一致。这种均匀性对于光学和电子等应用至关重要，因为即使是微小的变化也可能降低性能。

强附着力和耐用性

与许多物理涂层方法不同，CVD在薄膜和基底之间形成化学键。这带来了卓越的附着力，使得所得涂层极其耐用且抗剥落。

材料的多功能性

CVD是一种高度通用的技术，能够沉积各种材料。这包括金属、陶瓷（如氮化硅或碳化钛），甚至一些聚合物，使其能够适应无数的制造需求。

材料性能的增强

使用CVD的主要目标通常是赋予基底优越的性能。这些增强功能包括显著提高的硬度和耐磨性、卓越的热稳定性、出色的耐腐蚀性以及定制的光学特性。

了解权衡和注意事项

虽然功能强大，但CVD炉并非万能解决方案。其精度伴随着特定的要求和限制，必须根据其优点进行权衡。

高工艺温度

CVD通常需要非常高的温度才能启动必要的化学反应。这可能会限制可使用的基底材料类型，因为有些材料在此条件下可能会变形或熔化。

前体气体要求

该过程完全依赖于合适前体气体的可用性。这些气体可能价格昂贵、危险或有毒，需要专门的处理、储存和排气管理系统。

工艺复杂性和成本

CVD系统是复杂的，代表着巨大的资本投资。该工艺本身可能难以优化，并且与能源、气体和真空系统相关的运营成本通常高于更简单的涂层方法。

为您的应用做出正确选择

选择正确的制造工艺完全取决于您的最终目标。当性能不容妥协时，CVD炉是明确的选择。

如果您的主要关注点是半导体或光学领域的尖端性能： CVD是标准选择，因为它无与伦比的纯度、均匀性和成分控制至关重要。
如果您的主要关注点是极致的耐用性和表面保护： CVD涂层提供的强大化学附着力和增强的硬度使其成为工具、发动机和工业部件的卓越选择。
如果您的主要关注点是通用涂层且成本最低： 如果不需要绝对最高的纯度和性能，那么油漆或电镀等更简单的方法可能更实用。

最终，采用CVD是一个战略决策，旨在将材料质量和性能置于首位。

总结表：

优势	描述
无与伦比的纯度	受控气氛可防止污染，确保高纯度薄膜具有精确成分。
卓越的均匀性	气相沉积可在复杂的3D表面上提供一致的薄膜厚度。
强附着力	化学键合产生耐用、抗剥落的涂层。
多功能性	能够沉积金属、陶瓷和聚合物，适用于各种应用。
增强性能	提高硬度、耐磨性、热稳定性、耐腐蚀性和光学特性。
