在垂直硅晶体管的制造中，高温管式炉是热氧化工艺的关键设备。具体来说，它用于在约 1000°C 的富氧环境中处理蚀刻后的硅沟槽。此过程促进致密、高质量的二氧化硅 (SiO2) 薄膜在硅侧壁上进行原位生长。
管式炉不仅仅是加热元件；它是一个用于精密化学生长的反应器。其主要功能是将暴露的硅表面转化为均匀的绝缘氧化层，该层作为栅介电层，决定了晶体管的电气可靠性。
氧化工艺的力学原理
受控高温环境
管式炉创造了高质量氧化所必需的严格控制环境。
通过在富氧环境中以约 1000°C 的温度运行，管式炉提供了断裂硅-硅键并允许氧原子结合所需的热能。
原位生长与沉积
与材料堆积的沉积方法不同，该工艺采用原位生长。
氧气直接与沟槽侧壁的硅基底发生反应。这会消耗一部分硅来创建新的 SiO2 层，从而确保卓越的附着力和界面质量。
精密厚度控制
管式炉能够实现器件规格所需的特定氧化层厚度。
通过精确控制温度和时间，该工艺可产生特定厚度的薄膜，例如300 nm。此厚度对于在整个晶圆上保持一致的电学特性至关重要。
氧化层的重要作用
形成栅介电层
在管式炉中产生的二氧化硅层充当垂直晶体管的栅介电层。
这是晶体管开关机制的核心。需要高质量的介电层来隔离导电栅极和硅沟道。
电气绝缘
高温下生长的薄膜的致密性确保了强大的电气绝缘。
致密的 SiO2 薄膜可防止漏电流，否则会降低晶体管的性能或效率。
栅场耦合
除了绝缘作用外，氧化层还有助于栅场耦合。
这使得施加到栅极的电压能够有效地控制垂直硅沟道内的电流流动，从而使晶体管能够高效地切换状态。
理解权衡
热预算管理
在 1000°C 下运行会给制造工艺带来显著的热预算。
虽然高温可产生最高质量的氧化层，但它们可能会对晶圆上已存在的掺杂剂分布或其他材料产生负面影响。
工艺时间和吞吐量
通过热氧化生长厚氧化层（如 300 nm）是一个相对缓慢的过程。
该方法优先考虑薄膜质量和致密性而非处理速度。如果高吞吐量是唯一指标，则替代的沉积方法可能更快，但它们通常会产生质量较低、电学界面较差的薄膜。
为您的目标做出正确选择
在集成管式炉用于垂直硅晶体管制造时，请考虑您的特定器件要求：
- 如果您的主要关注点是电气可靠性：优先考虑这种高温热氧化方法，因为原位生长可产生最高密度的薄膜，缺陷最少。
- 如果您的主要关注点是几何精度：依靠此方法确保栅介电层在垂直侧壁上均匀形成，利用硅沟槽本身作为氧化层的基础。
垂直硅晶体管制造的成功取决于接受管式炉的热要求，以实现器件性能所需的卓越介电完整性。
总结表：
| 工艺阶段 | 主要功能 | 关键结果 |
|---|---|---|
| 气氛控制 | 1000°C 富氧环境 | 断裂 Si-Si 键以实现氧原子结合 |
| 原位生长 | 直接与沟槽侧壁反应 | 卓越的附着力和界面质量 |
| 厚度控制 | 精确的温度/时间调节 | 均匀的 300nm 栅介电层 |
| 介电层形成 | 电气绝缘和耦合 | 可靠的晶体管开关和零泄漏 |
使用 KINTEK 提升您的半导体研究水平
高性能垂直晶体管需要毫不妥协的热精度。凭借专业的研发和制造能力，KINTEK 提供专为硅基板处理的严苛要求而设计的管式炉、真空炉和 CVD 系统。我们的高温炉可根据您独特的热预算和氧化要求进行完全定制。
准备好优化您的栅介电层质量了吗？
立即联系 KINTEK 专家 — 让我们为您打造实验室所需定制加热解决方案。

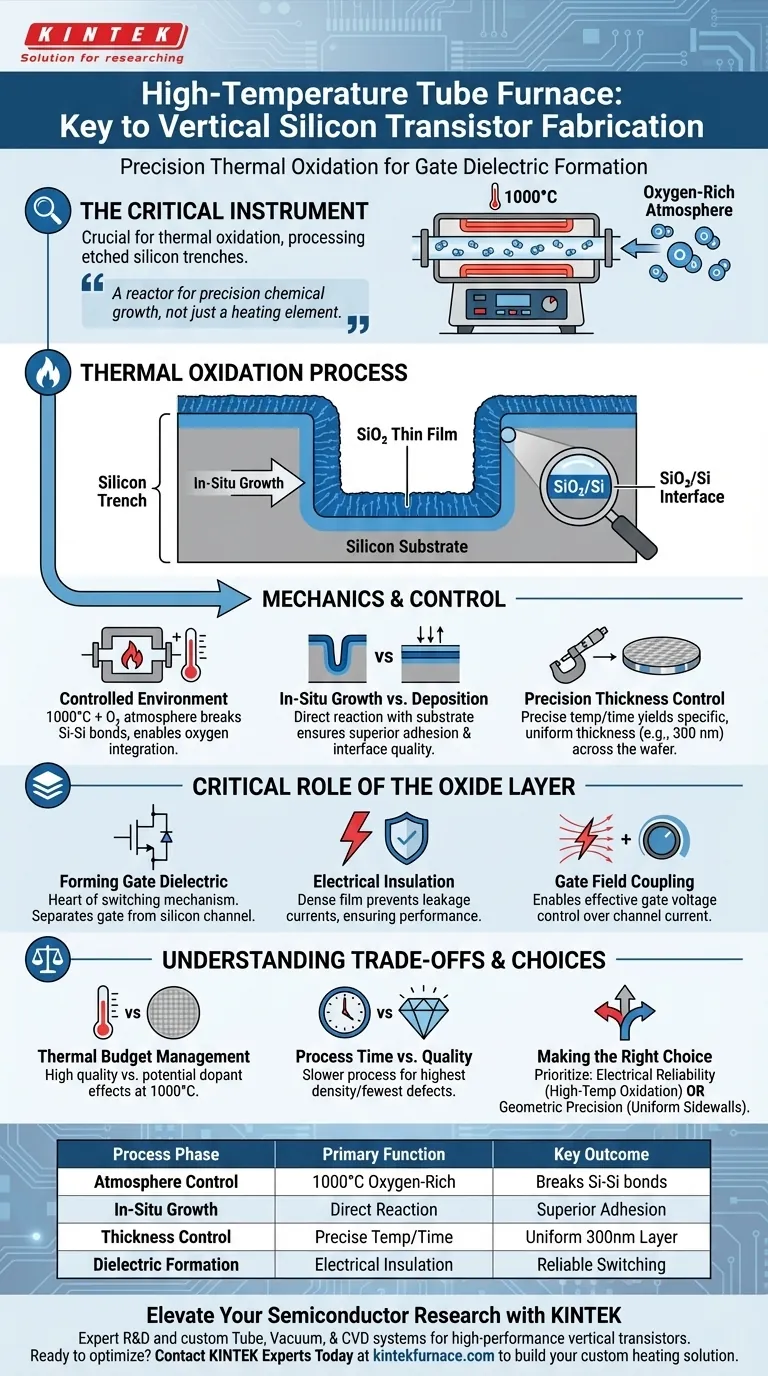

图解指南
