化学气相沉积（CVD）和物理气相沉积（PVD）是两种主流的薄膜沉积技术，各自具有不同的机理、材料能力和应用适用性。CVD 利用化学反应沉积更广泛的材料，包括半导体和绝缘体，而 PVD 则擅长高精度金属镀层。CVD 通过气态反应进行操作，可在复杂的几何形状上形成保形涂层，而 PVD 的视线沉积则将其限制在较简单的形状上。温度敏感性、环境影响和薄膜特性进一步区分了这些方法，使 CVD 成为合成金刚石等先进材料的理想选择。 MPCVD 机器 ) 和 PVD 更适合用于耐磨金属涂层。
要点说明：
-
沉积机制
- CVD:依靠热、等离子体或光激活气体前体之间的化学反应。反应在基底表面发生，形成固态薄膜（如通过 MPCVD 机器生产的人造钻石）。 MPCVD 机器 ).
- PVD:在真空中以物理方式（如溅射或蒸发）转移材料，产生视线涂层。不涉及化学反应。
-
材料多样性
- CVD:可沉积金属、陶瓷、半导体和纳米结构（如碳纳米管）。适用于氮化物和氧化物等复杂成分。
- PVD:主要用于金属和简单合金。对非金属材料的沉积有限。
-
涂层特性
- CVD:生产保形、多方向涂层，是复杂几何形状的理想选择。薄膜纯度较高，但会产生有毒副产品。
- PVD:可形成致密、耐磨、附着力强的薄膜。仅限于视线范围内的应用，因此不太适合复杂形状的应用。
-
温度和基底兼容性
- CVD:传统的 CVD 需要较高的温度，而 PECVD（等离子体增强型 CVD）的工作温度较低，可用于塑料。
- PVD:温度一般低于 CVD，但仍高于 PECVD。
-
环境和安全考虑因素
- CVD:处理有害气体（如硅烷），需要专门的设备和废物管理。
- PVD:对环境影响最小，无化学副产品。
-
应用场景
- CVD:适用于半导体、光学涂层和先进材料（如量子点）。
- PVD:主要用于工具涂层、装饰性表面处理和需要精密金属层的电子产品。
-
经济和运行因素
- CVD:气体处理和安全措施导致运营成本增加。
- PVD:用于金属涂层的成本效益更高，设置更简单。
了解这些区别有助于采购人员根据材料需求、基底限制和操作限制选择合适的技术。例如 MPCVD 设备 是生产金刚石薄膜不可或缺的设备，而 PVD 则适用于大批量的金属镀膜任务。

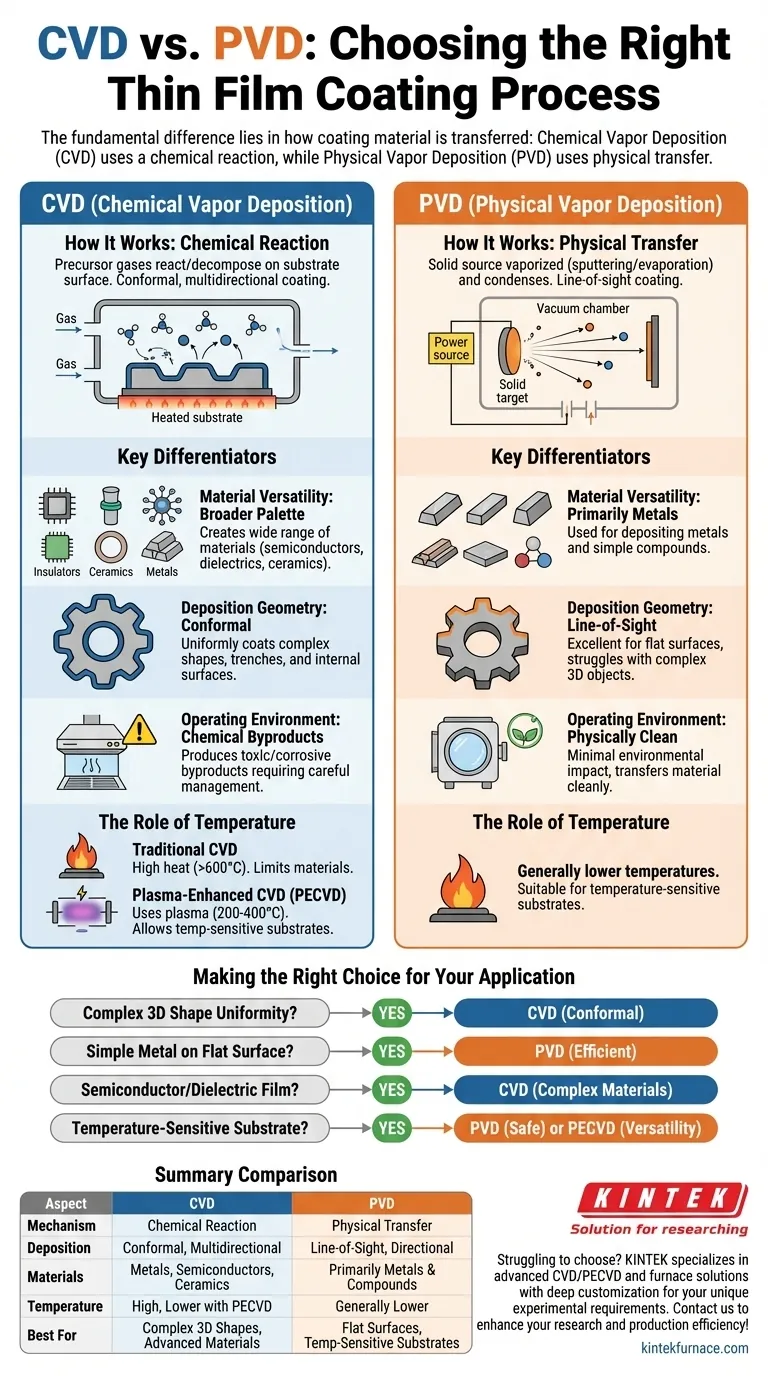

汇总表：
| 特征 | 气相沉积 | PVD |
|---|---|---|
| 沉积机理 | 通过气体前驱体进行化学反应 | 真空中的物理转移（溅射/蒸发 |
| 材料多样性 | 金属、陶瓷、半导体、纳米结构 | 主要是金属和简单合金 |
| 涂层特性 | 适用于复杂几何形状的共形多向涂层 | 附着力强的致密耐磨薄膜（视线范围内） |
| 温度范围 | 高温（PECVD 温度较低） | 一般低于 CVD |
| 环境影响 | 危险气体需要专门处理 | 对环境影响最小 |
| 应用领域 | 半导体、光学涂层、先进材料（如钻石） | 工具涂层、装饰性表面处理、精密金属层 |
| 成本 | 气体处理导致运营成本增加 | 金属镀层的成本效益更高 |
