热氧化生长是制备二氧化硅 (SiO2) 栅介电层的首选方法，因为它能提供卓越的结构密度和界面质量。通过在高温炉中使氧气直接与硅基板反应，该工艺产生的介电层性能优于沉积薄膜。对于非晶铟镓锌氧化物 (a-IGZO) 薄膜晶体管 (TFT)，这直接转化为优化的电气稳定性和最小化的电流损耗。
核心要点 热氧化生长工艺不仅仅是一种涂层技术，而是一种化学转化，可产生缺陷极少的超高密度电介质。其在 a-IGZO TFT 应用中的主要优势在于显著抑制漏电流，并通过低界面态密度提高器件的可靠性。
热氧化生长的机制
直接化学反应
与在表面上方添加材料的沉积方法不同，热氧化生长涉及氧气与硅基板的直接反应。
这发生在高温炉环境中，确保了均匀的化学转化。
实现卓越的密度
由于氧化物与下方的硅形成化学键，因此生成的 SiO2 薄膜具有极高的密度。
这种结构完整性很难通过较低温度的沉积技术来复制，从而形成更坚固的物理屏障。
在 a-IGZO TFT 中的性能优势
抑制漏电流
热氧化生长的 SiO2 高密度提供了出色的击穿电压。
这种强大的绝缘能力可有效阻止不必要的电子流动，从而显著抑制通过栅介电层的漏电流。
改善亚阈值摆幅
TFT 性能的一个关键指标是亚阈值摆幅，它表示晶体管从“关”到“开”的切换速度。
热氧化生长可实现非常低的界面态密度，从而最大限度地减少会降低切换速度的电荷陷阱。这使得亚阈值摆幅更陡峭、更高效。
提高器件可靠性
缺陷和界面陷阱的减少确保了器件随时间的性能保持一致。
通过为 a-IGZO 通道提供稳定的界面，热氧化生长的介电层提高了晶体管整体的长期可靠性。
理解权衡
基板依赖性
该工艺需要硅基板与氧气反应。
在非硅基板（如玻璃或塑料）上，除非预先沉积了硅层，否则无法使用，这限制了其在某些柔性电子应用中的直接应用。
高热预算
该工艺依赖于高温来驱动氧化反应。
该热预算必须与其余的制造流程兼容。虽然有利于介电层质量，但需要仔细的集成规划，以避免损坏其他对温度敏感的结构。
为您的目标做出正确选择
虽然热氧化生长提供了卓越的品质，但它仅限于基于硅的流程。
- 如果您的主要关注点是最大化电气性能：选择热氧化生长，以确保尽可能低的漏电流和最陡峭的亚阈值摆幅。
- 如果您的主要关注点是器件寿命：依靠此方法来最大限度地减少界面态并最大限度地提高 a-IGZO TFT 的可靠性。
当基板和热预算允许使用时，热氧化生长仍然是介电层质量的黄金标准。
总结表：
| 特性 | 热氧化生长 SiO2 | 沉积 SiO2 薄膜 |
|---|---|---|
| 结构密度 | 极高（化学键合） | 较低（逐层添加） |
| 界面质量 | 缺陷/陷阱极少 | 较高的界面态密度 |
| 漏电流 | 显著抑制 | 较高的电流损耗风险 |
| 切换速度 | 陡峭的亚阈值摆幅 | 较慢的切换过渡 |
| 基板要求 | 仅限硅基 | 通用（玻璃/塑料/等） |
通过 KINTEK 提升您的半导体性能
介电层生长的精度始于卓越的热控制。在KINTEK，我们为研究人员和制造商提供高性能的马弗炉、管式炉和真空炉，这些设备专为满足 a-IGZO TFT 制造严苛的热预算要求而设计。
无论您需要定制的CVD 系统还是用于特殊氧化工艺的高温实验室炉，我们的专家研发和制造团队都能提供您创新所需的可靠性。立即联系我们，找到您的定制热解决方案，确保您的下一个项目实现最大的电气稳定性和器件寿命。

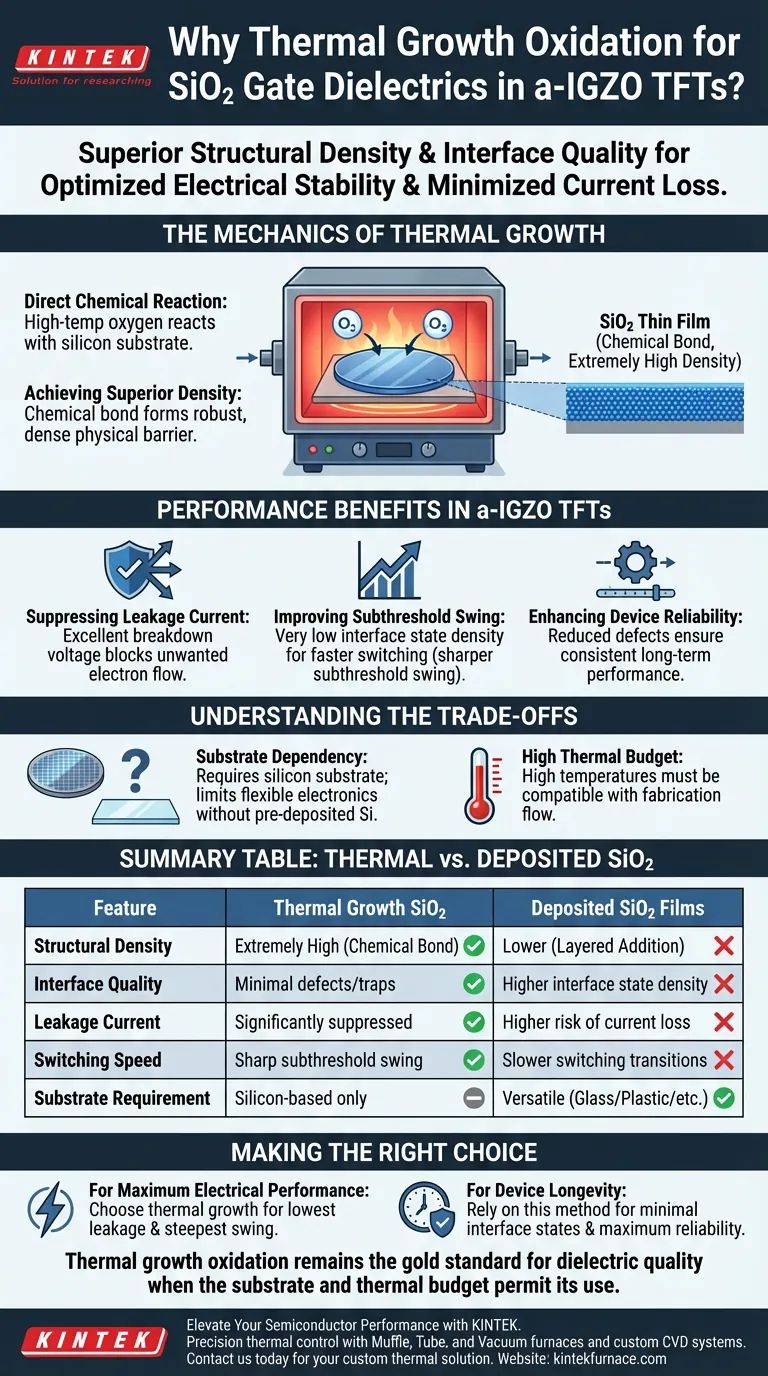

图解指南
