为什么Pecvd是热敏基板的首选？实现低温、高质量薄膜沉积

从本质上讲，等离子体增强化学气相沉积（PECVD）是热敏基板的首选方法，因为它用等离子体的能量取代了传统CVD所需的高温。这种根本性的转变使得薄膜沉积可以在明显更低的温度下（通常在100°C到400°C之间）进行，从而防止无法承受高热负荷的材料受损。

关键的见解是，PECVD将化学反应的能源与基板的温度分离开来。它不是通过加热整个系统来分解前驱体气体，而是使用电场来产生反应性等离子体，从而在不将基板暴露于破坏性高温的情况下实现薄膜生长。

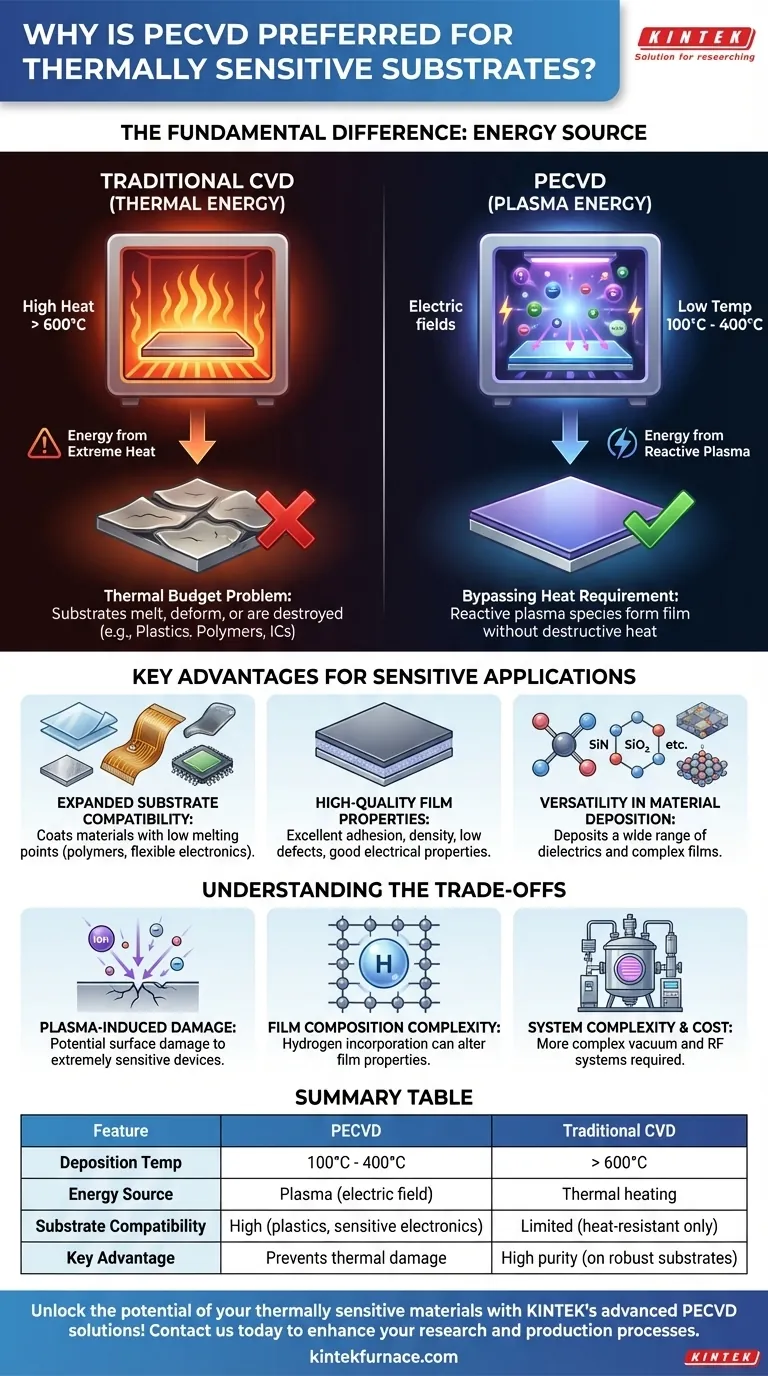

根本区别：热能与等离子体能量

选择PECVD还是传统CVD，关键在于能量如何提供给化学前驱体。这一单一的区别对您可以使用的材料类型有着深远的影响。

传统CVD：热预算问题

传统化学气相沉积（CVD）完全依赖于热能。基板和前驱体气体被加热到非常高的温度，通常超过600°C。

这种高热提供了气体反应并在基板上沉积固体薄膜所需的活化能。这个“热预算”对于许多材料（如塑料、聚合物和某些集成电路）来说太高了，因为它们会熔化、变形或被破坏。

PECVD：绕过热量要求

PECVD将一种新的能量形式引入方程：等离子体。等离子体是通过施加强电场产生的处于高度激发态的气体。

这个过程将电子从气体原子中剥离出来，产生高反应性的离子、自由基和自由电子的混合物。

等离子体如何实现低温沉积

关键在于，等离子体内的反应性物质已经拥有反应和形成所需薄膜的能量。它们不需要来自热表面的额外能量。

当这些高能粒子接触到相对较冷的基板时，它们会凝结并形成高质量、致密的薄膜。反应的能量来自等离子体本身，而不是通过将基板加热到极端温度。

敏感应用的关键优势

PECVD的低温特性开启了高温方法无法实现的能力，使其对现代电子和材料科学不可或缺。

拓宽的基板兼容性

最直接的好处是能够镀覆低熔点或热稳定性差的材料。这极大地扩展了可用基板的范围。

这包括聚合物、柔性塑料以及无法承受高温处理的复杂电子器件。

高质量的薄膜特性

尽管温度较低，PECVD仍能产生具有出色特性的薄膜。高能等离子体环境促进了良好的基板附着力。

此外，它还可以形成具有优异致密度、低缺陷率和良好电学性能（如绝缘性或导电性）的薄膜，这对高性能器件至关重要。

材料沉积的多功能性

等离子体驱动的工艺非常灵活，可以沉积比许多传统CVD方法更广泛的材料。

这包括常见的介电材料，如氮化硅（SiN）和二氧化硅（SiO₂），以及半导体制造和保护涂层中使用的更复杂的薄膜。

了解权衡

尽管PECVD功能强大，但它并非万能的解决方案。客观评估需要了解其潜在的缺点。

等离子体诱导损伤的可能性

实现低温沉积的相同高能离子也可能物理轰击基板表面。对于极其敏感的电子器件，这可能会引入微妙的表面或亚表面损伤。

薄膜成分的复杂性

由于前驱体气体通常含有氢（例如在硅烷SiH₄中），PECVD薄膜的结构中可能会掺入氢原子。这会改变薄膜的电学和机械性能，必须在工艺过程中进行仔细控制。

系统的复杂性

PECVD反应器本质上比简单的热CVD炉复杂且昂贵。它们需要复杂的真空系统、气体处理和射频（RF）电源来产生和维持等离子体。

为您的目标做出正确的选择

您的沉积技术选择必须与您基板的局限性和您期望的薄膜性能保持一致。

如果您的主要重点是涂覆对热敏感的材料，如塑料或聚合物： 由于其低温工艺，PECVD是明确的，通常是唯一选择。
如果您的主要重点是在坚固的基板上实现最高薄膜纯度和结晶度： 如果您的基板能够轻松承受高温，高温热CVD工艺可能更优越。
如果您的主要重点是在器件性能和基板灵活性之间取得平衡： PECVD提供了一个出色的折衷方案，能够在各种材料上为先进应用实现高质量涂层。

最终，了解PECVD如何利用等离子体来替代热量，将帮助您利用其独特的优势来进行创新的材料和器件制造。

摘要表：

特性	PECVD	传统CVD
沉积温度	100°C - 400°C	> 600°C
能源	等离子体（电场）	热加热
基板兼容性	高（塑料、聚合物、敏感电子产品）	有限（仅限耐热材料）
薄膜质量	高附着力、致密度和多功能性	高纯度，但需要高温
关键优势	防止基板热损伤	适用于坚固的基板
