Pvd和Cvd在现代薄膜技术中扮演着什么角色？关键区别和应用解释

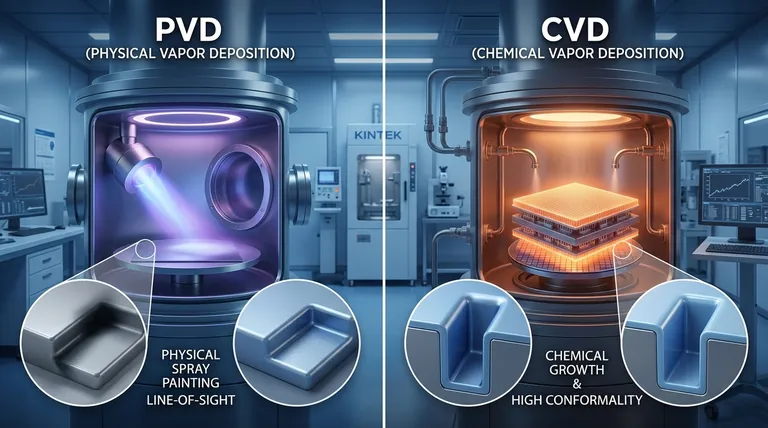

在现代薄膜技术中，物理气相沉积（PVD）和化学气相沉积（CVD）是用于在基底上创建薄层材料的两种主要方法。PVD作为一种物理“喷漆”过程，将固体材料转移到表面，使其成为耐磨涂层和金属化的理想选择。相比之下，CVD是一种化学过程，通过气态前体逐个原子地“生长”薄膜，这对于创建先进半导体所需的极其均匀和复杂的层至关重要。

PVD和CVD的选择取决于一个基本权衡：PVD提供多功能性和较低的加工温度，而CVD提供卓越的薄膜质量和均匀覆盖复杂三维结构的能力。

核心机制：物理与化学

了解每种工艺在原子层面的工作原理是为您的目标选择正确工艺的关键。它们代表了构建薄膜的两种根本不同的理念。

PVD的工作原理：“自上而下”的物理过程

PVD是一种在真空中进行的视线过程。固态源材料，称为“靶材”，受到能量轰击，导致原子或分子被喷射出来。

这些喷射出的粒子在真空中沿直线传播，并凝结在基底上，形成薄膜。两种最常见的PVD方法是溅射（使用离子束击出原子）和热蒸发（将材料加热直至汽化）。

将PVD想象成原子级的喷漆。“漆料”（源材料）从罐中喷出，直接到达其瞄准的表面。

CVD的工作原理：“自下而上”的化学过程

CVD本质上是一种化学反应。含有所需薄膜原子的挥发性前体气体被引入反应室。

基底被加热到特定温度，这为在其表面引发化学反应提供了所需能量。前体气体发生反应并分解，沉积形成固态薄膜，并留下挥发性副产品，然后将其排出。

这个过程更像是烘烤蛋糕。您将配料（气体）放入高温环境（反应器）中，它们通过化学转化形成新的固体结构（薄膜），均匀地覆盖每个表面。

关键特征及其影响

机制上的差异导致了独特的优势和劣势，决定了它们在行业中的作用。

薄膜质量和保形性

CVD通常生产密度更高、更纯净、更均匀的薄膜。由于薄膜是“生长”于化学反应，因此它可以形成高度保形的涂层，完美覆盖复杂的台阶、沟槽和复杂的3D几何结构。

PVD作为一种视线过程，在处理复杂形貌时会遇到困难。突出的特征会产生“阴影”，导致沟槽或侧壁上的覆盖物薄弱或不存在。

操作温度

PVD通常是低温工艺。这使其适用于在对温度敏感的基底上沉积薄膜，例如塑料或无法承受高温的预制电子元件。

CVD几乎总是需要高温（从几百到一千多摄氏度）来驱动必要的化学反应。这限制了它在热稳定基底上的使用，如硅晶圆或陶瓷。

材料多功能性和沉积速率

PVD用途极其广泛，可用于沉积各种材料，包括纯金属、合金和某些陶瓷化合物。沉积速率，特别是对于金属而言，可以非常高。

CVD工艺对所需的薄膜材料高度特异。虽然它在生产超纯薄膜（如二氧化硅、氮化硅和钨）方面表现出色，但为新型材料开发新的CVD工艺可能需要大量的研发工作。

理解权衡

没有哪种方法是绝对优越的；它们是针对不同任务进行优化的工具。客观地权衡它们的局限性对于做出明智的决定至关重要。

PVD：多功能的主力

PVD的主要优势在于其灵活性。在各种材料上以低温操作的能力使其成为工具保护涂层、消费品装饰性表面处理以及许多集成电路中金属互连制造的首选。

主要缺点是其较差的保形性。对于任何需要在非平面表面上完美均匀薄膜的应用，PVD通常不适合，除非采用复杂的基底旋转和倾斜机构，但这可能仍然无法完全解决问题。

CVD：高性能专家

CVD无与伦比的保形性和生产高纯度薄膜的能力使其成为高性能应用不可或缺的一部分。它是现代半导体制造的支柱，用于在晶体管中创建关键的栅极氧化物和绝缘层。

其主要局限性是高加工温度，这限制了基底的选择，以及前体气体通常具有危险性和高成本。工艺化学也可能难以控制。

为您的应用做出正确选择

您的最终决定必须与您薄膜的单一最重要要求保持一致。

如果您的主要重点是保护性或装饰性涂层：PVD的多功能性、高沉积速率和成本效益使其成为工具、医疗植入物或手表涂层等应用的卓越选择。
如果您的主要重点是先进半导体制造：CVD对于在现代微芯片中创建高度保形、无缺陷的介电层和阻挡层是不可或缺的。
如果您的主要重点是涂覆温度敏感材料：PVD因其根本较低的工作温度而成为明显的赢家，可实现在聚合物和其他精密基底上的涂层。
如果您的主要重点是为电子设备创建简单的金属层：PVD通常对于沉积铝或铜互连等导电薄膜而言更快、更直接。

通过了解PVD物理转移和CVD化学形成的根本区别，您可以自信地选择最适合您工程目标的技术。

总结表：

方面	PVD（物理气相沉积）	CVD（化学气相沉积）
机制	物理过程；视线沉积	化学过程；表面反应和生长
主要优势	多功能、低温操作、高沉积速率	卓越的薄膜质量、高保形性、均匀覆盖
常见应用	耐磨涂层、金属化、装饰性表面处理	先进半导体、复杂3D结构、高纯薄膜
局限性	保形性差，复杂形貌处理困难	需要高温、化学复杂、前体危险
