Pecvd中的辉光放电过程是什么？解锁低温薄膜沉积

在等离子体增强化学气相沉积（PECVD）中，辉光放电是一种电离气体或等离子体，它作为整个过程的引擎。 它是通过在低压下对反应气体施加高频电场而产生的。这种等离子体产生高度活性的化学物质，可以在比传统沉积方法显著低的温度下在衬底上形成薄膜。

辉光放电的核心功能不仅仅是加热腔室，而是利用电能将稳定的气体分子分解成活性碎片。这些碎片随后拥有足够的能量来构建薄膜，而无需传统方法所需的高热能。

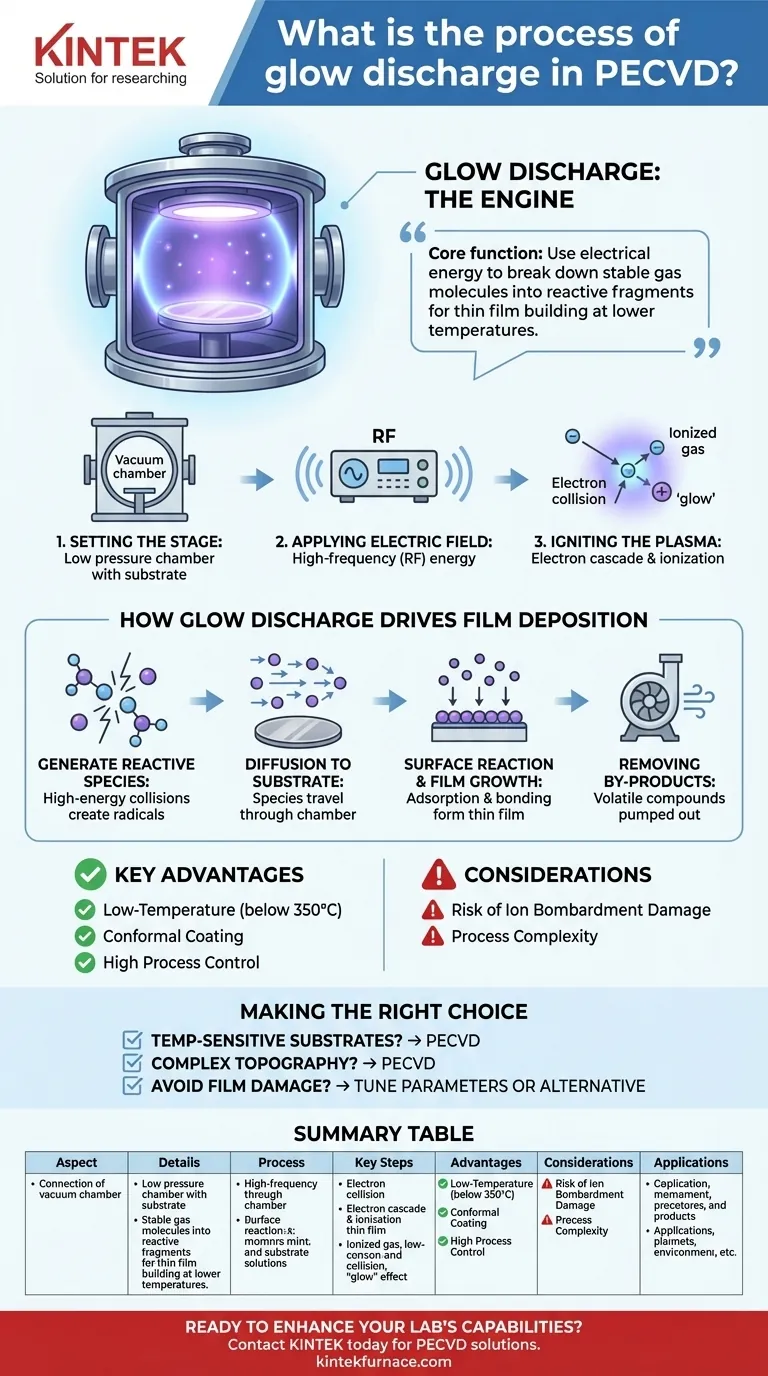

机制：从惰性气体到活性等离子体

要真正理解辉光放电，我们必须将其视为在分子层面发生的受控、自持的连锁反应。

第一步：搭建舞台

该过程始于将特定的反应气体引入真空腔室，该腔室保持在非常低的压力下。将衬底（例如硅片）放置在内部。

第二步：施加电场

在腔室内的两个电极之间施加高频电场（通常是射频，即RF）。该电场是关键的能量来源。

第三步：点燃等离子体

电场加速气体中自然存在的少量自由电子。当这些带能量的电子与中性气体分子碰撞时，它们会撞出更多的电子。

这会产生一个级联：每个新电子也受到电场加速，导致更多的碰撞并释放出更多的电子。这种快速电离过程，即气体变成离子、电子和中性粒子的混合物，就是辉光放电等离子体。

辉光放电如何驱动薄膜沉积

一旦等离子体稳定，它就成为发生沉积化学反应的环境。“辉光”是这种高能状态的可见证据。

生成活性物质

高能电子碰撞不仅仅产生离子；它们还破坏反应气体分子的化学键。这会产生高度活性的自由基，它们是带有不成对电子的中性碎片。

这些自由基是PECVD真正的“主力军”。它们在化学上已准备好发生反应并形成新键，这对于构建薄膜至关重要。

扩散到衬底

新形成的离子和自由基不受限制。它们在腔室中扩散并向衬底表面移动。

表面反应与薄膜生长

当这些活性物质到达衬底时，它们吸附到其表面。在这里，它们经历一系列化学反应，彼此和表面结合，形成稳定、固态的薄膜。

去除副产物

这些表面反应产生的任何挥发性化学副产物都通过真空系统从腔室中抽出，确保留下纯净的薄膜。

主要优点和注意事项

使用辉光放电等离子体是将PECVD与其他方法区分开来并定义其独特优点和挑战的因素。

低温优势

由于电场提供能量来产生活性物质，衬底本身不需要加热到极端温度。这允许在对温度敏感的材料（如塑料或预处理的半导体晶圆）上进行沉积。

离子轰击的风险

虽然等离子体必不可少，但其中的离子可以被电场加速并物理撞击衬底。这种离子轰击有时会损坏或在生长中的薄膜中引入应力。

过程控制和复杂性

辉光放电PECVD提供了许多变量来控制薄膜特性——例如功率、压力和气体流量。这提供了极大的灵活性，但也增加了与更简单的热法相比，工艺优化方面的复杂性。

为您的目标做出正确选择

了解辉光放电机制有助于您决定PECVD何时是满足您沉积需求的合适工具。

如果您的主要重点是在对温度敏感的衬底上沉积： PECVD是理想的选择，因为辉光放电能够在低于350°C的温度下实现高质量的薄膜生长。
如果您的主要重点是实现复杂拓扑结构上的致密、共形薄膜： PECVD非常有效，因为活性等离子体物质可以到达并覆盖复杂的结构。
如果您的主要重点是避免薄膜损伤或实现完美的晶体质量： 您必须仔细调整等离子体参数以最大程度地减少离子轰击，或者对于特定应用考虑替代的高温方法，如传统CVD。

掌握辉光放电过程是发挥等离子体增强沉积全部潜力的基础。

总结表：

方面	详情
过程	PECVD中的辉光放电利用高频电场，在低压下从反应气体中产生等离子体，从而生成活性物质用于薄膜沉积。
关键步骤	1. 在真空腔中引入气体。2. 施加射频电场。3. 通过电子碰撞点燃等离子体。4. 产生活性自由基。5. 物质扩散到衬底。6. 表面反应形成薄膜。7. 去除副产物。
优点	低温操作（低于350°C），适用于敏感材料；复杂结构上的共形涂层；通过功率、压力和气体流量实现高过程控制。
注意事项	离子轰击可能导致薄膜损伤的风险；需要仔细优化等离子体参数；比热法更复杂。
应用	适用于对温度敏感的衬底，如塑料和半导体；适用于电子、光学和涂层领域的致密、均匀薄膜。
