为了正确设计回转窑，您必须收集三个主要类别的全面数据：材料的基本特性、所需的工艺要求和具体的操作参数。这些数据包括材料的化学成分、水分含量、粒度分布和堆积密度，以及进料速率、目标温度和必要的停留时间等工艺目标。没有这些信息，设计就基于假设，这将直接导致操作效率低下和故障。
设计回转窑不是选择一件设备；而是设计一个完全适合材料特定物理和化学转化的热处理系统。输入数据的质量直接决定了整个操作的效率、可靠性和最终的成功。
材料表征：设计的基石
您打算处理的材料是唯一最重要的变量。它的特性决定了几乎所有的主要设计决策。不完整的材料数据是窑炉设计中最常见的失效点。
化学成分
了解化学成分是不可或缺的。它能预测材料在高温下的行为。
- 反应热：有些材料在加热时会释放能量（放热反应）。设计必须考虑到这种额外的热量，以防止过热和潜在的损坏。
- 工艺气氛：某些化学反应需要在特定的气氛中进行，例如无氧或富二氧化碳的环境。这决定了窑炉的密封系统和气体处理能力。
- 废气特性：化学反应决定了废气的成分，这对于设计法律要求的气体处理系统（例如热氧化器、布袋除尘器）至关重要。
物理特性
材料的物理形态决定了它在窑炉中的运动方式以及与热量的相互作用。
- 水分含量：决定了干燥所需的能量，并影响窑炉初始“干燥区”的设计。
- 粒度分布 (PSD)：较细的材料可能会被工艺气体带走，这需要较低的气体速度和可能较大的窑炉直径。均匀的、颗粒状的进料允许更高的气体速度和更小、更高效的设计。
- 堆积密度：材料的重量直接影响结构载荷。高密度材料需要更坚固的筒体、支撑系统和更强大的驱动电机。
热学特性
材料吸收和保持热量的方式是所有热计算的核心输入。比热容对于计算将材料加热到目标温度所需的总能量至关重要。
定义工艺目标
了解材料后，您必须定义需要窑炉完成的工作。这些目标设定了设计的首要操作参数。
产量和进料速率
这是您每小时或每天需要处理的材料量。所需的进料速率是确定回转窑总体积——以及因此的直径和长度——的主要因素。
温度曲线和停留时间
停留时间是材料需要在窑炉中停留多长时间才能发生所需的转化。这与所需的温度曲线一起，决定了窑炉的核心机械设计。窑炉通常被划分为不同的区域来管理这一过程：
- 干燥区：去除水分。
- 预热区：将材料加热至反应温度。
- 煅烧/反应区：峰值温度区域，主要化学变化发生在此处。
- 冷却区：开始降低产品温度。
所需气氛
化学反应所需的特定气体环境决定了窑炉密封的设计，以及是否需要注入特定气体的系统。
从数据到机械设计
材料数据和工艺目标直接转化为回转窑及其支撑系统的物理规格。
窑体：坡度、速度和尺寸
所需的停留时间与材料流动特性的组合决定了窑炉的长度、直径、旋转速度（通常为 0.2 至 5 转/分钟）和坡度（通常为 1% 至 4% 的倾斜度）。设计中会调整这四个变量，以确保材料以正确的速度通过窑炉。
加热系统：燃烧器和热流
工艺决定了加热方法。大多数窑炉采用直接燃烧、逆流系统，燃烧器位于出料端，加热与物料流动方向相反的气体。这是热效率最高的配置。燃料类型和所需的热输出是根据材料的热特性和产量计算出来的。
耐火内衬
钢制窑筒内部由耐火内衬保护。这种内衬的材料（例如特定类型的砖或浇注陶瓷）是根据最高工艺温度、材料的化学腐蚀性和其磨损特性来选择的。
理解权衡和系统复杂性
一个常见的错误是只关注窑筒本身，而忽略了更大的背景。
它是一个系统，而不仅仅是一个窑炉
回转窑并非孤立运行。一个完整且功能齐全的设计必须包括整个辅助系统：
- 散料处理：将物料送入窑炉并将成品运走的设备。
- 废气处理：一个由布袋除尘器、洗涤器或热氧化器组成的系统，用于净化废气并满足环境法规。
- 产品冷却：通常需要一个单独的旋转冷却机或其他技术来安全处理热的卸料产品。
- 燃烧器和控制系统：管理燃料、燃烧和温度的完整逻辑和硬件。
测试的必要性
如果关键材料特性未知，则测试是强制性的。该过程通常包括：
- 实验室规模分析：在实验室进行初步热分析和化学分析。
- 中试规模测试：在较小的中试窑炉中运行材料，以在真实的动态环境中确认停留时间、温度等工艺变量。中试试验的数据是设计全尺寸商业窑炉最可靠的基础。
做出正确的选择
您的设计优先顺序将取决于您最关键的业务目标。
- 如果您的首要重点是工艺效率：确保您拥有关于材料热特性的精确数据，以优化热流并最小化燃料消耗。
- 如果您的首要重点是最终产品质量：优先进行中试测试，以完美调整所需的停留时间、温度曲线和内部气氛。
- 如果您的首要重点是法规遵从性和安全性：投入大量资源分析化学成分，以准确预测废气和潜在的放热反应。
最终，收集详细和准确的数据是基础投资，它确保您的回转窑在未来多年内高效、可靠和安全地运行。
总结表：
| 类别 | 关键数据点 | 重要性 |
|---|---|---|
| 材料特性 | 化学成分、水分含量、粒度、堆积密度、比热容 | 决定窑炉行为、加热需求和结构设计 |
| 工艺目标 | 进料速率、目标温度、停留时间、所需气氛 | 设定吞吐量和转化的操作参数 |
| 操作参数 | 窑炉坡度、旋转速度、尺寸、耐火内衬 | 将数据转化为机械设计，以实现可靠性和效率 |
准备好设计满足您需求的高性能回转窑了吗？在 KINTEK，我们利用卓越的研发和内部制造能力，提供先进的高温炉解决方案，包括回转窑、马弗炉、管式炉、真空和气氛炉以及 CVD/PECVD 系统。我们强大的深度定制能力确保我们能够精确满足您独特的实验和加工要求。请立即联系我们，以优化您的热处理系统并实现卓越的效率和可靠性！

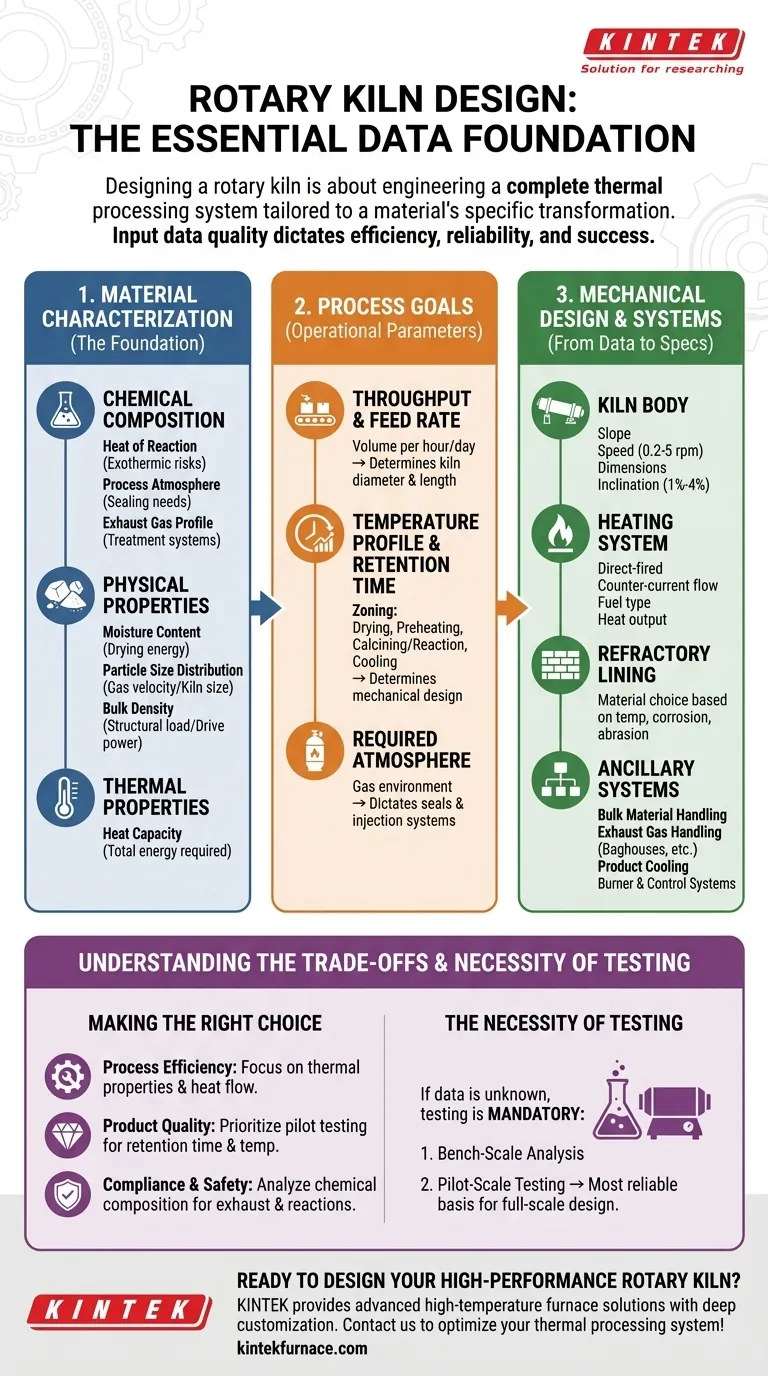

图解指南
