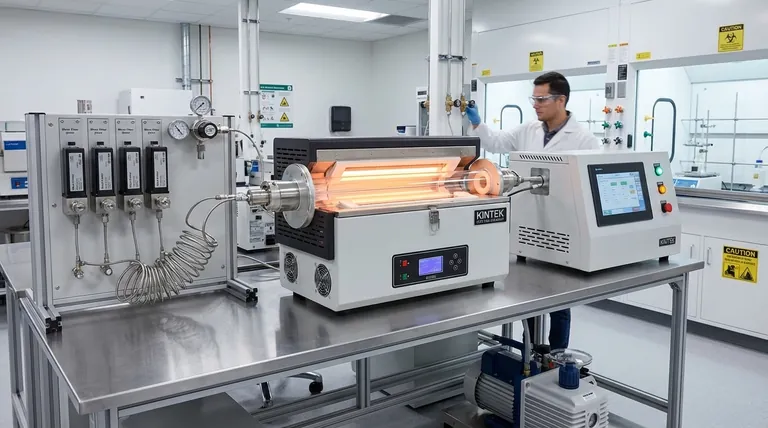

A 化学气相沉积炉 化学气相沉积炉是一种精密设备，用于在气态下通过受控化学反应在基底上沉积薄膜或涂层。其主要特点包括高温能力、精确的气流控制、均匀加热和先进的安全机制。这些窑炉对于生产半导体和碳纳米管等高性能材料至关重要，现代系统可提供实时监控和自动调节，以提高效率和可靠性。
要点说明：
-
高温能力
- CVD 炉的工作温度范围很广（200°C 至超过 1500°C），适用于各种材料和工艺。
- 举例说明：半导体制造通常需要 1000°C 以上的温度才能获得最佳薄膜质量。
-
精确的气体流量和气氛控制
- 气体输送系统可高精度地调节前驱气体（如用于硅薄膜的硅烷）。
- 气氛选项包括真空、低压或惰性气体环境，以防止污染。
-
均匀加热和温度稳定性
- 多区加热可确保热量分布均匀，这对薄膜厚度的一致性至关重要。
- 可编程控制器（如进口的多级系统）可实现纳米材料或晶圆清洗的可重复结果。
-
安全与自动化
- 过温保护和自动关闭功能可防止设备损坏。
- 实时监控可动态调整气体流量或压力等参数。
-
模块化和可扩展设计
- 热区可更换为不同的材料（从陶瓷到超合金）。
- 批量或连续加工选项可满足批量生产需求。
-
废气和副产品管理
- 高效的排气系统可清除有害的副产品（如碳化硅沉积过程中的盐酸）。
- 真空室可将反应与环境空气隔离，从而保持纯度。
-
应用与灵活性
- 用于半导体、纳米管和金刚石薄膜等涂层。
- 可调参数支持研发和工业规模生产。
这些特点共同使 CVD 炉能够满足先进材料合成的严格要求，将精确性与适应性融为一体。
汇总表：
| 功能 | 描述 | 使用示例 |
|---|---|---|
| 高温能力 | 工作温度范围 200°C 至 1500°C+ | 半导体制造（>1000°C） |
| 精确的气体流量控制 | 精确的前驱气体调节（如硅烷） | 硅薄膜沉积 |
| 均匀加热 | 多区加热实现一致的薄膜厚度 | 纳米材料合成 |
| 安全与自动化 | 过温保护，实时监控 | 动态参数调整 |
| 模块化设计 | 用于陶瓷/超合金的可更换热区 | 批量/连续加工 |
| 废气管理 | 去除有害副产品（如 HCl） | 碳化硅沉积 |
| 应用灵活 | 支持研发到工业规模生产 | 金刚石涂层、纳米管 |
