化学气相沉积 (CVD) 过程的四个主要阶段是什么?掌握实验室薄膜沉积技术


从本质上讲,化学气相沉积 (CVD) 是一个连续的四个阶段的过程。首先,反应物气体通过反应腔扩散到基板表面。其次,这些气体被吸附到该表面上。第三,发生化学反应,形成固体薄膜。最后,反应产生的气态副产物从反应腔中脱附并被清除。

理解 CVD 不仅仅是了解步骤,更是将其视为气体传输和表面化学之间微妙的平衡。掌握对每个阶段的控制,是区分高质量、功能性薄膜和无用沉积物的关键。

什么是化学气相沉积?

化学气相沉积是一种高度灵活的制造工艺,用于在基板上制造高性能的固体薄膜。它是许多先进工业的支柱。

核心目的

CVD 的主要功能是在基底物体,即基板上生长一层材料。该层可以提供保护特性,例如抗腐蚀性,或赋予特定的电子或光学特性。

基本原理

该过程涉及将前驱体气体引入反应腔,反应腔通常处于真空状态并保持在高温下。这些气体在接触加热的基板时发生反应或分解,形成与表面结合的固体薄膜。薄膜的厚度和质量由温度、压力、气体浓度和沉积时间等因素精确控制。

化学气相沉积 (CVD) 过程的四个主要阶段是什么?掌握实验室薄膜沉积技术

解构沉积的四个阶段

整个 CVD 过程可以分解为四个明确的、连续发生的事件。每个阶段的效率直接影响最终薄膜的质量。

阶段 1:传输到表面

首先,反应物气体,也称为前驱体,必须从反应腔的气体入口传输到基板的近表面。这种质量传输通过扩散和对流发生,受反应腔内流体动力学控制。

阶段 2:吸附到表面

一旦前驱体气体分子到达基板附近,它们就必须物理附着到其表面。这个过程称为吸附。如果没有这个关键步骤,分子会直接弹开,并且不会发生任何化学反应。

阶段 3:表面化学反应

这是成膜阶段。在基板高温的能量激发下,被吸附的前驱体分子发生化学反应。它们可能分解或与其他被吸附的分子反应,形成所需的固体材料,然后该材料成核并生长成连续的薄膜。

阶段 4:副产物脱附

大多数化学反应都会产生废物。在 CVD 中,这些通常是其他气体。这些气态副产物必须从表面脱离(一个称为脱附的过程)并被输送走。如果副产物不能被有效去除,它们可能会污染薄膜或阻碍新材料的沉积。

理解取舍

CVD 虽然功能强大,但并非万能的解决方案。它的优点需要通过特定的操作要求和限制来平衡。

CVD 的主要优势

该过程因其能够生产具有优异结构质量的高纯度薄膜而受到重视。

其最显著的优点可能是保形性。由于前驱体是气体,它可以均匀地涂覆复杂的三维形状,这是线视沉积方法难以实现的壮举。

CVD 也非常通用,能够将各种材料,包括金属、陶瓷和半导体,沉积到几乎任何能承受高温的基板上。

固有的局限性和考虑因素

传统 CVD 最重要的限制是它依赖于高温。这可能会损坏或扭曲对温度敏感的基板,例如塑料或某些预处理过的半导体晶圆。

该过程还需要使用可能易挥发、有毒或具有腐蚀性的前驱体气体。这需要复杂且昂贵的设备来进行安全处理、输送和尾气管理。

最后,大多数 CVD 过程在真空下运行,这增加了设备的成本和复杂性,并延长了处理时间。

CVD 的关键应用

CVD 的独特能力使其在多个高科技领域不可或缺。

微电子学

CVD 是半导体行业的基础。它用于沉积构成集成电路、晶体管和其他微电子元件的绝缘体(电介质)、导体和半导体层。

光学

该过程用于制造高性能光学涂层。这包括镜片上的抗反射涂层、用于反射镜的高反射薄膜以及专业的光学滤波器。

先进材料和涂层

CVD 用于制造一些最先进的材料。这包括生长用于切削工具和传感器的合成金刚石和石墨烯薄膜,以及在工业零件上沉积坚硬的保护涂层,以保护它们免受氧化和磨损。

如何将其应用于您的项目

了解这些阶段可以帮助您更好地诊断问题并为您的目标选择正确的工艺。

  • 如果您的主要重点是为半导体制造超纯、致密的薄膜: 与大多数物理方法相比,CVD 的化学反应路径确保了卓越的材料质量和原子级控制。
  • 如果您的主要重点是均匀涂覆复杂的三维部件: CVD 的非视线沉积是一个关键优势,可确保所有暴露表面都得到完整且均匀的覆盖。
  • 如果您的主要重点是涂覆热敏材料: 您必须研究低温变体,例如等离子体增强化学气相沉积 (PECVD),或者完全考虑替代的沉积技术。

通过将 CVD 视为一系列受控的物理和化学事件,您可以更好地优化工艺以实现您所需的材料特性。

摘要表:

阶段 关键过程 结果
1 前驱体气体传输 气体扩散到基板表面
2 气体吸附 分子附着到基板上
3 表面化学反应 固体薄膜在基板上形成
4 副产物脱附 气态废物被清除

利用 KINTEK 的先进 CVD 解决方案提升您的研究水平!我们利用卓越的研发和内部制造能力,为众多实验室提供高温炉系统,例如我们的 CVD/PECVD 系统、马弗炉、管式炉、旋转炉、真空炉和气氛炉。我们强大的深度定制能力确保精确满足您独特实验需求,为微电子学、光学和先进材料应用提供高纯度、保形性薄膜。 立即联系我们 讨论如何优化您的沉积工艺并取得卓越成果!

图解指南

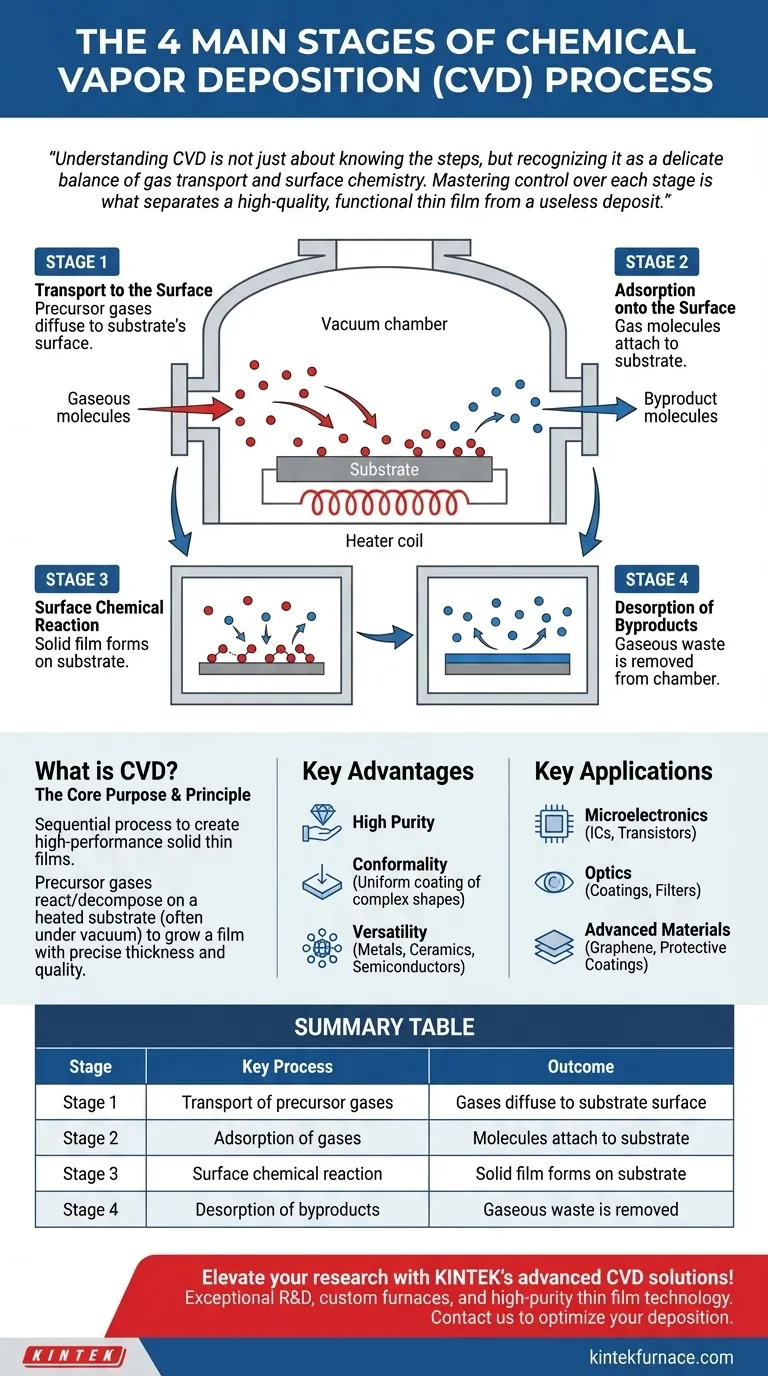

化学气相沉积 (CVD) 过程的四个主要阶段是什么?掌握实验室薄膜沉积技术 图解指南
