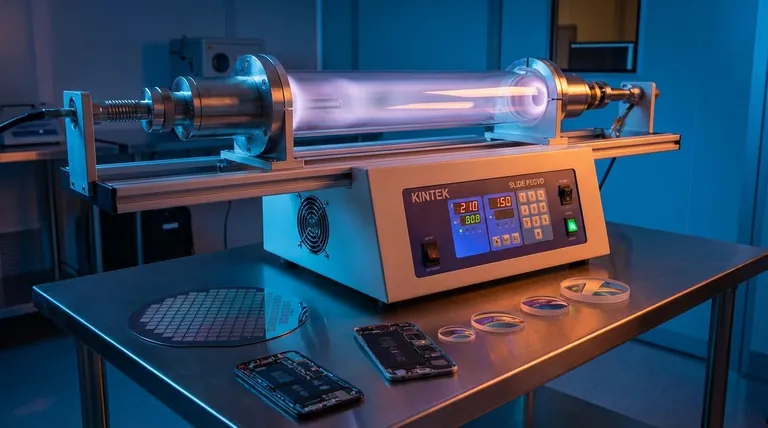

Pecvd 有哪些应用？解锁低温薄膜沉积

从您口袋里的智能手机到先进的光学系统， 等离子体增强化学气相沉积 (PECVD) 是制造关键薄膜的基石技术。其主要应用是在半导体制造中沉积绝缘体、保护性钝化层和用于电路图案化的硬掩模。除了微芯片，PECVD 对于生产高性能光学涂层、抗反射层以及微机电系统 (MEMS) 中的功能组件也至关重要。

PECVD 的根本优势在于它能够在低温下沉积高质量、耐用的薄膜。这一特性使得增强对热敏感的基板（如现代微芯片和柔性电子产品）成为可能，而这对于传统高温方法来说往往是不可能实现的。

PECVD 为何在先进制造中占据主导地位

PECVD 的广泛采用并非偶然。它解决了传统化学气相沉积 (CVD) 等旧技术无法解决的关键制造挑战。核心区别在于它提供化学反应所需能量的方式。

低温优势

传统 CVD 需要非常高的温度（通常 >600°C）才能分解前驱体气体并沉积薄膜。这种高温会破坏现代硅晶圆上已有的复杂多层电路。

PECVD 通过产生等离子体（一种受激气体状态）来规避这个问题。来自等离子体的能量，而非极端高温，驱动化学反应。这使得沉积可以在低得多的温度下进行（通常为 200-400°C），从而保护了下方的精细结构。

无与伦比的薄膜质量和均匀性

等离子体环境使得薄膜能够以极高的密度和在整个基板上均匀地生长。这个过程减少了针孔或缺陷。

此外，PECVD 薄膜表现出显著更小的内应力，使其更不容易开裂。这确保了更高的设备可靠性和寿命，这对于电子产品来说是不可或缺的。

卓越的附着力和覆盖性

等离子体中的高能粒子还改善了沉积薄膜与基板的附着力。薄膜粘合得更好，更耐用。

该工艺在涂覆复杂、非平面表面方面也表现出色，即使在微芯片的微观形貌上也能确保一致的涂层。

可调谐特性的力量

PECVD 最强大的功能之一是工程师能够精确控制最终薄膜的特性。通过调整气体成分、压力和等离子体功率等工艺变量，可以“调入”特定的性能。

调入光学性能

对于光学应用，折射率是一个关键特性。PECVD 允许对其进行精确操纵，以在镜头、太阳镜和光学传感器上创建复杂的抗反射涂层。这种控制对于构建复杂的光学滤光片和数据存储系统至关重要。

控制机械和电气特性

在微电子学中，目标通常是创建完美的绝缘体（介电层）或坚硬的保护涂层。通过 PECVD，工程师可以微调薄膜的介电常数、硬度和耐化学性，以满足设备的精确电气和机械要求。

了解权衡和工艺现实

虽然功能强大，但 PECVD 并非适用于所有情况的完美解决方案。认识到其操作现实是成功实施的关键。

化学污染风险

许多 PECVD 工艺使用含有氢气的前驱体气体（例如硅烷，SiH₄）。其中一些氢气可能会掺入沉积薄膜中，这可能会微妙地改变其电气或光学特性。这是一个众所周知的变量，工程师必须加以管理。

等离子体诱导损伤的可能性

等离子体的高能环境虽然有益，但有时可能会对基板表面造成轻微损伤。工艺工程师会仔细平衡沉积速度和质量与这种损伤的风险，为每个特定应用优化等离子体条件。

成本和吞吐量动态

PECVD 设备的初始资本投资是巨大的。然而，其成本效益在规模化生产中显现。该工艺拥有高沉积速率——在某些情况下比传统 CVD 快 100 倍以上——并且每个基板的能耗更低，从而带来更高的吞吐量和更低的长期运营成本。

为您的目标做出正确选择

在评估薄膜沉积时，PECVD 的优势与特定的工程优先事项相符。

如果您的主要重点是保护敏感电子元件： PECVD 是沉积高质量钝化层或介电层而不损坏底层电路的卓越选择。
如果您的主要重点是创建高性能光学涂层： PECVD 提供对折射率和厚度进行精确控制的能力，以构建复杂的抗反射和滤光片堆叠。
如果您的主要重点是快速生产和规模化成本效益： PECVD 的高沉积速率和每个基板的低能耗使其成为高产量制造的有效解决方案。

最终，了解 PECVD 的低温能力使您能够构建更先进、更可靠的设备。

总结表：

主要特点	优点	主要应用
低温沉积	保护热敏感元件	半导体、柔性电子产品
可调谐薄膜特性	精确控制光学和电气特性	光学涂层、MEMS
高沉积速率和均匀性	可扩展生产，减少缺陷	大批量制造
