化学气相沉积 (CVD) 辅助路线的主要优势在于其能够促进催化剂材料原位直接生长在导电基材上，例如铜泡沫。与传统方法不同，这种方法完全消除了使用聚合物粘合剂将催化剂粘附到电极上的需求。
核心要点：传统的粉末方法依赖于粘合剂，这些粘合剂会无意中隔离催化剂并阻碍活性。CVD 路线通过创建直接的、无粘合剂的界面来解决这个问题，从而显著降低电阻并最大化活性位点的暴露，以获得卓越的电化学性能。
优化催化剂界面
CVD 路线与粉末方法之间最关键的区别在于催化剂与集流体的相互作用方式。
消除粘合剂
在传统的粉末方法中，合成材料仅仅是成功的一半。要创建功能性电极，您必须将催化剂粉末与粘合剂混合，使其能够粘附在基材上。
CVD 工艺完全绕过了这一步骤。它直接在基材（如铜泡沫）上生长材料，从而形成牢固的物理连接，而无需明显的粘合层。
降低界面电阻
粘合剂通常是电绝缘体或导电性差。当用于涂覆催化剂时，它们会在催化剂和集流体之间引入不必要的电阻。
通过去除粘合剂，CVD 路线确保了直接的导电通路。这种界面电阻的降低提高了催化剂和电解质之间电荷转移的效率。
暴露活性位点
粉末方法的一个显著缺点是粘合剂会物理覆盖催化剂颗粒的表面。这种“遮蔽”效应使潜在的活性位点失效。
CVD 有助于暴露原始催化剂表面。这确保了最大数量的活性位点可用于反应，直接增强了诸如析氢反应（HER）等应用中的活性。
操作和结构优势
除了微观界面之外，CVD 路线在工艺效率和材料质量方面也提供了独特的优势。
集成工作流程

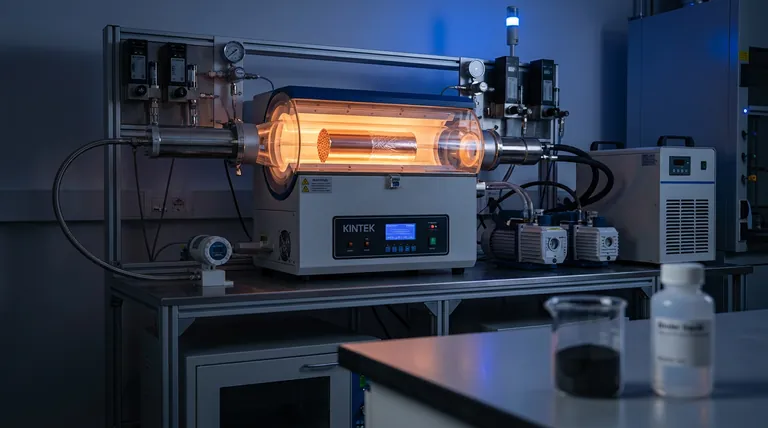

管式炉 CVD 系统可以通过将退火和生长集成到单个工作流程中来简化合成过程。
这消除了中间样品转移或复杂高真空设备的需求。它降低了操作复杂性，同时能够生产高纯度涂层。
涂覆复杂几何形状
CVD 工艺是一种“非视线”技术。这意味着气相前驱体可以渗透并涂覆复杂、不规则的形状。
这在使用铜泡沫等多孔基材时尤其有价值。CVD 确保即使在传统物理涂层方法可能遗漏的内部表面上也能实现均匀涂覆。
了解权衡
要做出客观的决定，您必须认识到与粉末方法相比，CVD 方法的局限性。
热限制
CVD 通常需要高温来分解前驱体和生长晶体。这限制了您对基材的选择，只能选择能够承受这些热条件而不降解的材料。
设备依赖性
虽然 CVD 消除了“粘合剂混合”步骤，但它引入了对专用设备（炉子和气体流量控制器）的依赖。相反，粉末方法在初始合成所需的硬件方面通常更具灵活性。
为您的目标做出正确选择
在 CVD 和粉末方法之间做出选择取决于您的具体性能要求和基材限制。

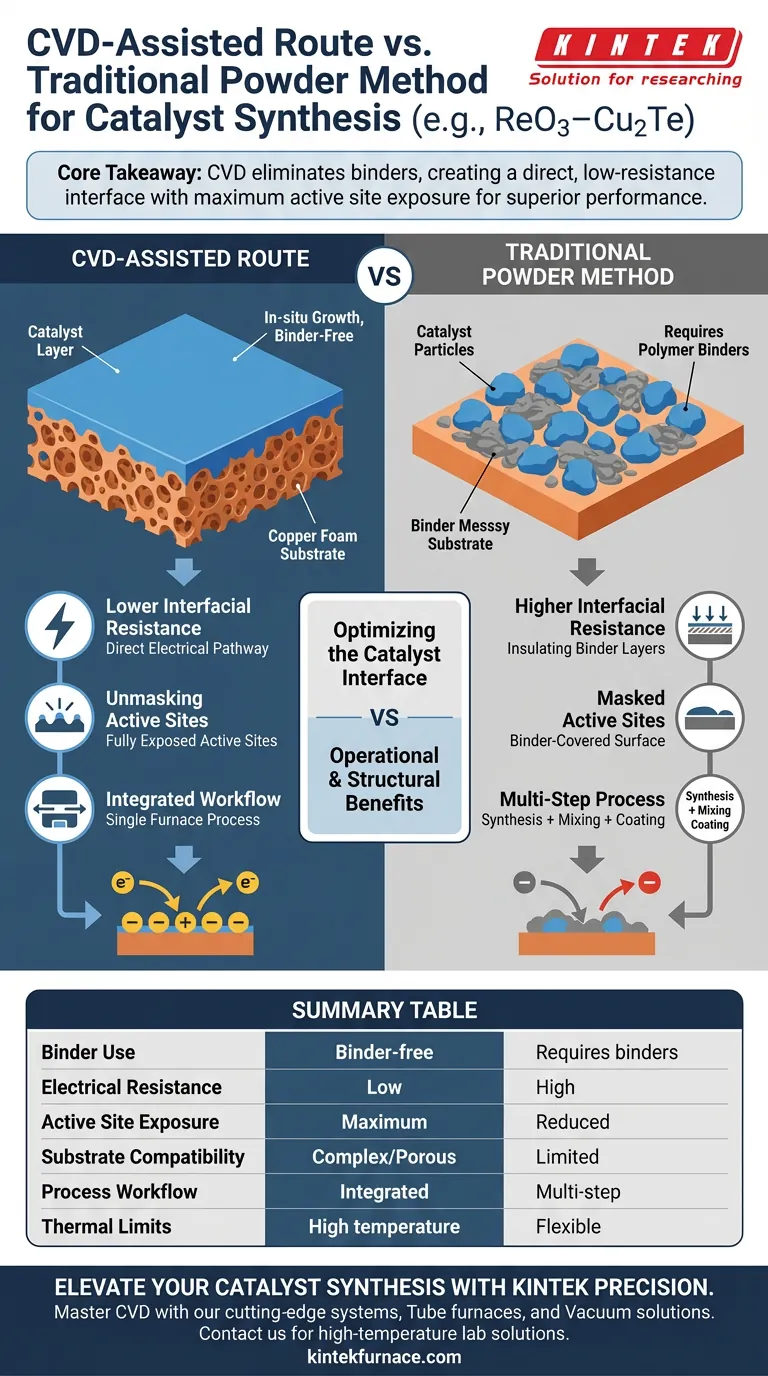

- 如果您的主要重点是最大化电化学活性：优先选择 CVD 路线，以确保无粘合剂的界面、低电阻以及用于 HER 等反应的完全暴露的活性位点。
- 如果您的主要重点是基材的多功能性：如果您正在处理对温度敏感的基材，或者需要一种对专用炉几何形状依赖性较低的工艺，请考虑粉末方法。
通过消除粘合剂的障碍，CVD 路线将催化剂从简单的涂层转变为电极系统的一个集成组件。
总结表：
| 特征 | CVD 辅助路线 | 传统粉末方法 |
|---|---|---|
| 粘合剂使用 | 无粘合剂（原位生长） | 需要聚合物粘合剂 |
| 电阻 | 低（直接接触） | 高（绝缘粘合剂层） |
| 活性位点暴露 | 最大化（原始表面） | 减少（被粘合剂遮蔽） |
| 基材兼容性 | 复杂/多孔（例如，铜泡沫） | 限于表面涂覆 |
| 工艺流程 | 集成退火和生长 | 多步合成和混合 |
| 热限制 | 需要高温 | 通常更灵活 |
