高温加热是造船钢材料均匀性的关键动力学驱动因素。通过将钢锭加热到1150°C并保持此温度2小时的均热期，加热炉利用高温热活化扩散将偏析的微合金元素溶解到奥氏体基体中。
该工艺的核心目的是将原材料钢锭不均匀的元素分布转化为原子级别的均匀结构。通过充分溶解铜和铌等关键元素，加热炉为钢的微观结构做好准备，以满足后续控轧的精确机械要求。
均质化机制
热活化扩散
起作用的主要机制是高温热活化扩散。
在1150°C下，提供给钢晶格的热能足以使原子迁移。
这种能量使原子从高浓度区域迁移到低浓度区域，从而有效地消除化学梯度。
均热期的作用
达到目标温度只是第一步；保持该温度同样至关重要。
2小时的均热期确保热活化能够渗透到钢坯的整个横截面。
这个持续时间为扩散过程完成提供了足够的时间，确保钢锭中心与表面一样均质。
合金元素的再分布
逆转凝固偏析
当钢锭首次凝固时，元素会自然偏析，形成成分不均匀的团块。
加热炉逆转了这种自然偏析。
它将这些元素从聚集状态重新分布成原子级别的均匀分布。
溶解关键微合金
造船钢依靠特定的微合金元素来获得其强度和耐用性。
该工艺专门针对铜、铌和钛。
加热炉确保这些元素完全溶解到奥氏体基体中，这是它们在后续加工阶段发挥作用的前提。
理解工艺依赖性
与控轧的联系
这个加热阶段不能孤立地看待；它是一个准备步骤。
均质化是专门为准备微观结构以进行后续控轧而设计的。
如果元素在此处未完全溶解，它们就无法在轧制阶段正确沉淀以强化钢材。
遵守参数
成功严格取决于遵守特定的时间和温度参数。
未达到1150°C可能会导致铌或钛溶解不完全。
同样，缩短2小时的均热时间可能会导致钢坯核心区域仍然偏析，从而导致材料性能不一致。
优化微观结构完整性
为确保钢坯达到造船所需的严格标准，您必须严格控制热输入。
- 如果您的主要重点是完全溶解元素：确保加热炉温度达到并保持最低1150°C，以激活铜、铌和钛的扩散。
- 如果您的主要重点是横截面均匀性：严格执行2小时的均热期，以允许扩散机制使化学成分从表面到核心均匀化。
在此阶段精确的热管理可实现高性能钢材所需的基本化学均匀性。
总结表：
| 工艺参数 | 目标值/操作 | 微观结构效应 |
|---|---|---|
| 均热温度 | 1150 °C | 激活热扩散以溶解微合金 |
| 均热时长 | 2 小时 | 确保从表面到核心的横截面均匀性 |
| 主要机制 | 热活化 | 在原子层面逆转凝固偏析 |
| 关键元素 | Cu、Nb、Ti | 将合金元素溶解到奥氏体基体中 |
| 下游目标 | 控轧 | 为精确的机械性能准备微观结构 |
通过KINTEK提升您的冶金精度
均匀性是高性能造船钢的基础。KINTEK提供掌握这些关键动力学驱动因素所需的先进热技术。凭借专家研发和制造的支持，我们提供广泛的马弗炉、管式炉、旋转炉、真空炉和CVD系统以及其他实验室高温炉——所有这些都可以根据您的特定加热参数和均热要求进行完全定制。
不要让不一致的热分布损害您的材料完整性。与KINTEK合作，获得针对您独特的研究和生产需求量身定制的可靠、高精度加热解决方案。

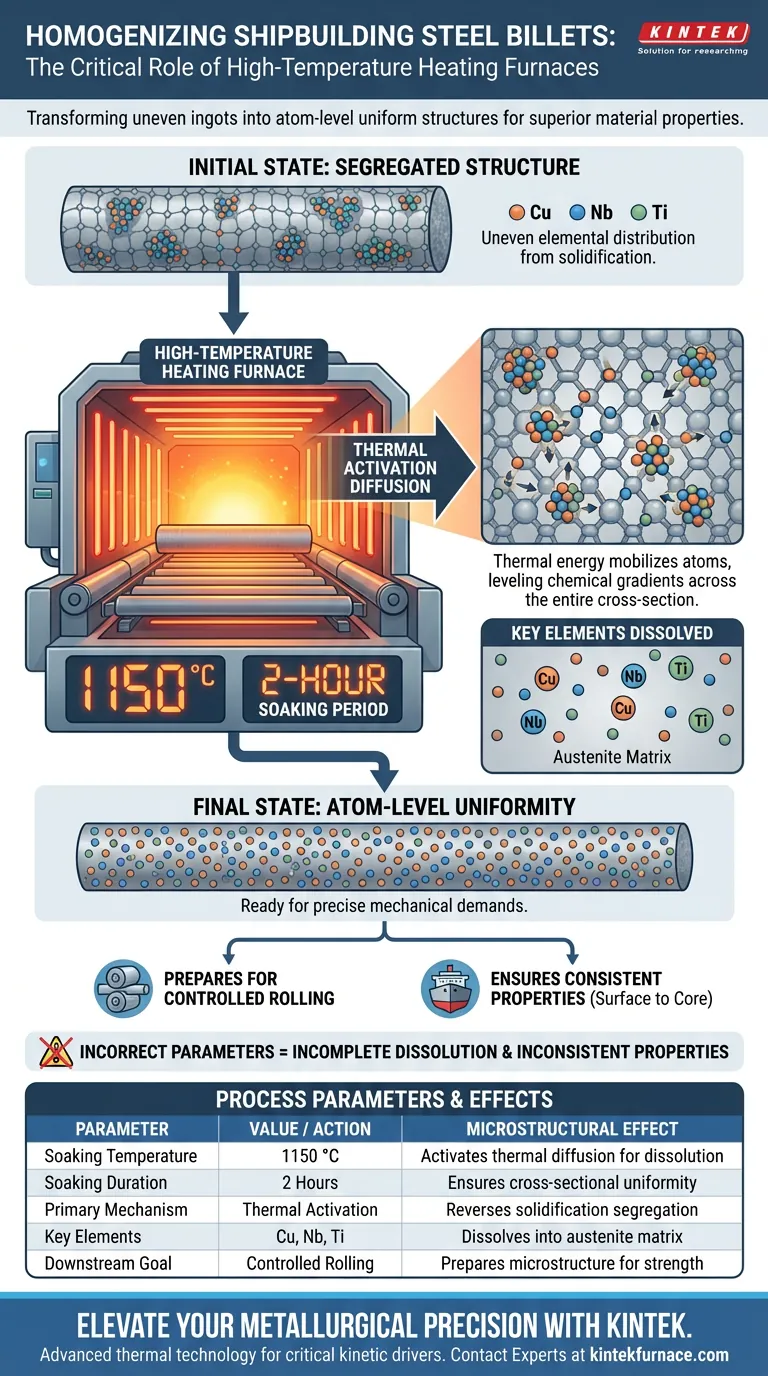

图解指南
参考文献
- Dian Zhang, Zhongran Shi. Effect of Reheating Temperature on the Microstructure and Properties of Cu-Containing 440 MPa Grade Non-Tempered Ship Plate Steel. DOI: 10.3390/ma17071630
本文还参考了以下技术资料 Kintek Furnace 知识库 .
