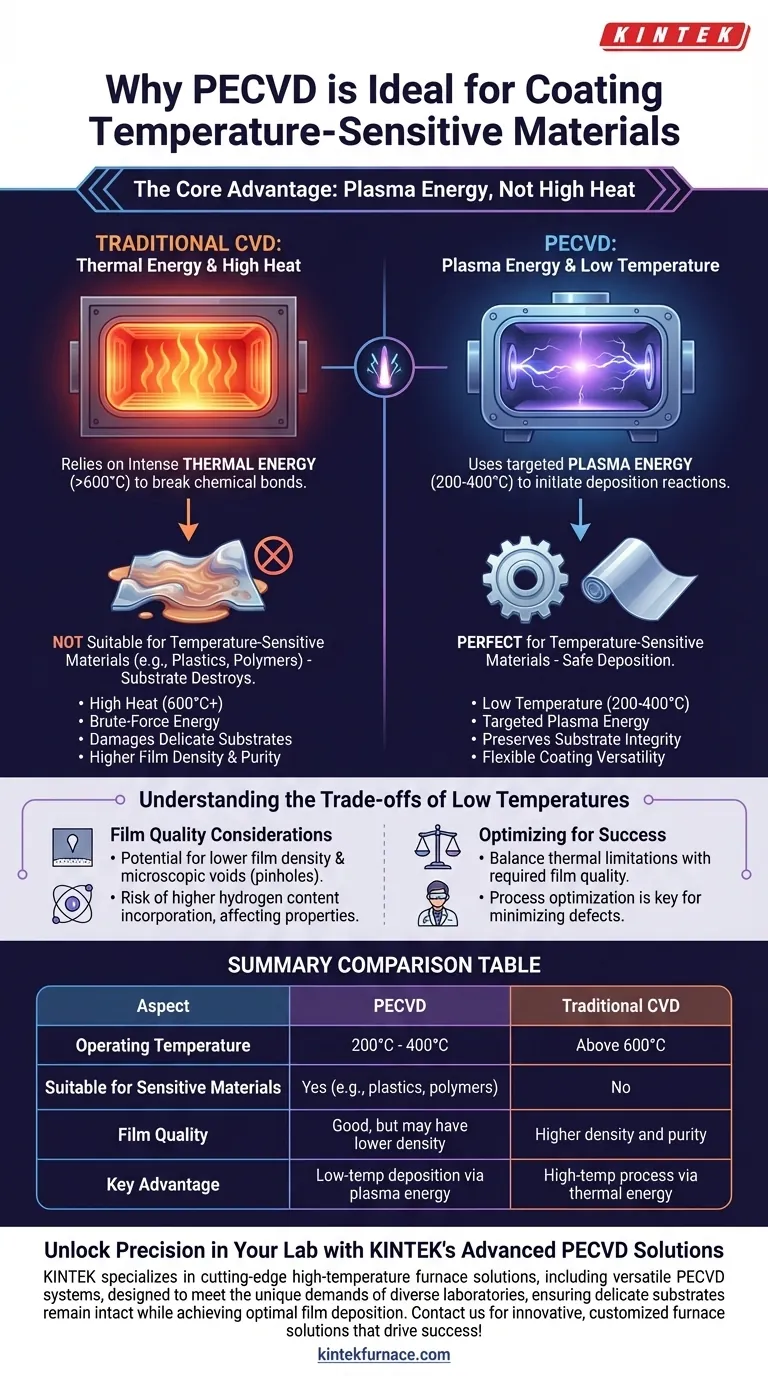

PECVD（等离子体增强化学气相沉积）具有低温操作、等离子体增强沉积机理，能够在不产生热损伤的情况下生产出高质量、均匀的涂层，因此是温度敏感材料涂层的理想选择。与传统的 化学气相沉积 与需要高温的化学气相沉积方法相比，PECVD 利用等离子体在低于 200°C 的温度下进行沉积，从而保持了聚合物或薄金属等热敏基材的完整性。它在参数调整和保形涂层能力方面的多功能性进一步提高了其对易碎材料和复杂几何形状的适用性。
要点说明
1. 低温操作
- PECVD 的工作温度 <200°C 远远低于传统的 CVD（需要约 1,000°C 的温度）。
- 这可以防止塑料、有机材料或预加工金属等基底发生热降解、熔化或变形。
- 举例来说：无定形硅或氮化硅薄膜可沉积在聚合物电子器件上而不会变形。
2. 等离子体增强沉积机制
- 等离子体（电离气体）提供能量，将前驱气体分解为活性物质 无需完全依赖热量 .
- 可在较低温度下进行化学反应，同时保持薄膜质量（如密度、附着力）。
- 可调节参数（射频频率、气体流速）可根据特定材料的需要进行微调。
3. 均匀和适形涂层
- PECVD 与 PVD (与 PVD 不同），因此可均匀地涂覆复杂形状（如沟槽、三维部件）。
- 等离子流环绕基底，即使在有阴影或不规则的表面也能确保覆盖。
- 这对于具有复杂设计的航空航天部件或微电子产品至关重要。
4. 材料多样性
- 支持各种薄膜（二氧化硅、氮化硅），可通过工艺调整来定制特性。
- 无需高温，即可设计薄膜的硬度、折射率或应力耐受性。
5. 降低热应力
- 低温可最大限度地减少基材与涂层之间的热膨胀失配。
- 防止多层设备（如柔性显示器）分层或开裂。
6. 能源效率
- 与传统 CVD 相比，更低的温度可降低能耗，符合可持续生产的目标。
实际考虑因素：
- 基底兼容性:确保等离子化学不会对敏感材料造成化学降解。
- 工艺优化:电极间距等参数必须针对每种材料进行校准。
PECVD 集低温操作、精度和适应性于一身，对于热敏感性是限制因素的现代应用（从可穿戴技术到先进光学器件）来说是不可或缺的。
汇总表：
| 功能 | 优点 |
|---|---|
| 低温操作 | 防止热降解（<200°C），是聚合物和薄金属的理想选择。 |
| 等离子体增强沉积 | 无需依赖高热量即可获得高质量薄膜。 |
| 均匀匀称的涂层 | 即使在阴影区域，也能均匀覆盖复杂形状。 |
| 材料多样性 | 无需高温即可定制薄膜特性（硬度、折射率）。 |
| 减少热应力 | 最大限度地降低多层器件的分层风险。 |
| 能源效率 | 降低温度，减少能耗。 |
