简而言之，最常见的碳化硅 (SiC) 加热元件类型是根据其形状来定义的，包括直棒形（DB型）、U形（U型）、W形（W型）和螺旋槽棒形（SG/SGR型）。这些元件因其在高达1600°C (2912°F) 甚至更高温度下运行的能力而备受推崇，同时还具有出色的热稳定性和强度。
碳化硅元件的具体形状并非任意细节；它是决定炉体设计、接线配置和热量分布的主要因素。理解每种形状的实际意义是为您应用选择正确元件的关键。
SiC元件的基础特性
在研究不同形状之前，了解为什么碳化硅是要求苛刻的高温应用的理想材料至关重要。其特性决定了其性能和局限性。
高温强度
碳化硅是一种陶瓷材料，在极端温度下仍能保持其高强度。与许多会软化或变形的金属不同，SiC 保持刚性和稳定性。
这种结构完整性使其能够在炉内同时充当热源和自身的支撑。
卓越的热性能
SiC元件具有出色的导热性和约0.85的高发射率（辐射率）。这意味着它们主要通过热辐射非常高效地传递热量。
它们能够承受快速的加热和冷却循环而不会损坏，这使其在工业过程中非常可靠。
耐化学性
SiC 本身具有抗氧化性，与二硅化钼 (MoSi2) 等其他高温元件相比，在还原气氛中表现尤为出色。
对于涉及特定化学品或气氛的应用，也有特殊的保护涂层可用于防止腐蚀和延长使用寿命。
SiC元件形状实用指南
"SiC元件的类型" 几乎总是指其物理几何形状。每种形状都是为了解决特定的安装或加热挑战而设计的。任何类型的关键尺寸包括热区长度 (L1)、端子或冷端长度 (L2)、热区直径 (d) 和端子直径 (D)。
标准棒形（DB型）
这是最常见和最基本的设计，通常称为哑铃形 (DB) 或棒形元件。它由一个中央高电阻的热区和两个低电阻的冷端（用作端子）组成。
这些元件结构简单、成本效益高，通常水平安装，直接穿过炉膛。它们非常适合简单的设计，即炉体两侧都可以进行电气连接。
U形（U型）
U形元件是一根弯曲成“U”形的SiC件。其主要优点是两个端子都在同一侧。
这种设计大大简化了接线，非常适合只能从一侧进行维护的炉子。它们可以垂直安装，悬挂在炉顶，或水平安装在侧壁上。
W形（W型）
W形元件是一个三腿元件，本质上是U形的延伸。它在一个单元件上提供了更大的加热表面积和更高的功率输出，且端子位于同一侧。
这通常用于大型炉子或需要高功率密度的应用，在这些应用中安装许多单独的棒形元件是不切实际的。
螺旋槽形（SG和SGR型）
螺旋槽元件的热区上有一个螺旋槽。SG 型有一个单螺旋，而 SGR 是双螺旋，两个螺旋在一个端子上相连。
这种螺旋设计增加了热区的电阻和表面积，使得单个元件能够实现更高的功率输出（瓦特负荷）。SGR 型尤其有效，可提供最高温度，某些可达 1625°C (2957°F)。
了解取舍
尽管 SiC 元件功能强大，但它们有一些特定的特性必须进行管理，以实现最佳性能和使用寿命。
逐渐老化和电阻增加
在其使用寿命中，SiC 元件会缓慢氧化。这个过程会导致其电阻逐渐增加。这种现象被称为老化。
电源系统必须能够补偿这种变化，通常是通过使用可变电压变压器或相控式 SCR（硅控整流器），后者可以随着时间的推移增加电压以维持恒定的功率输出。
机械脆性
像大多数陶瓷一样，SiC 很硬但很脆。元件容易受到机械冲击或撞击的损坏，尤其是在它们冷却时。
安装过程中的小心操作至关重要。此外，它们应受到保护，避免任何可能掉落在其上的物体或炉体结构内的热膨胀应力。
气氛限制
虽然总体上很坚固，但 SiC 元件可能会受到某些气氛的侵蚀，特别是在高温下会产生水蒸气和碱性化学物质。
在这样的环境中，使用具有特殊保护釉或涂层的元件对于防止快速降解和确保合理的服役寿命至关重要。
为您的应用做出正确选择
选择正确的元件需要将其形状和特性与您的炉体设计和工艺目标相匹配。
- 如果您的主要重点是简单的全新构建或相同型号的更换： 标准棒形（DB型）是最直接和最具成本效益的解决方案，前提是您可以接触到炉体的两侧。
- 如果您的主要重点是单侧接入或简化的接线： U形或W形元件是理想的选择，允许所有连接从炉子的顶部或一侧进行。
- 如果您的主要重点是实现最大的功率密度或尽可能高的温度： 螺旋槽元件（SG型或SGR型）将从单个元件占位面积中提供最多的热量。
- 如果您的主要重点是在有反应性的化学气氛中运行： 您必须指定一个带有保护涂层的元件，该涂层专为抵抗您工艺中特定的污染物而设计。
通过将元件的物理形式与您的功能要求相匹配，您可以确保一个高效、可靠且持久的加热系统。
摘要表：
| 类型 | 形状 | 主要特点 | 理想应用 |
|---|---|---|---|
| DB | 直棒形 | 简单、经济高效、水平安装 | 标准构建、轻松更换 |
| U | U形 | 单侧端子、简化的接线 | 接入受限的炉子 |
| W | W形 | 高功率密度、单侧端子 | 大型炉子、高功率需求 |
| SG/SGR | 螺旋槽棒形 | 高功率输出，高达1625°C | 最高温度和功率密度 |
使用 KINTEK 先进的碳化硅加热解决方案升级您的实验室！ 我们利用卓越的研发和内部制造能力，为各种实验室提供高温炉系统，包括马弗炉、管式炉、旋转炉、真空和气氛炉以及CVD/PECVD系统。我们深入的定制能力确保与您独特实验要求的精确对齐，提高效率和可靠性。立即联系我们，讨论我们的定制加热元件如何优化您的工艺！

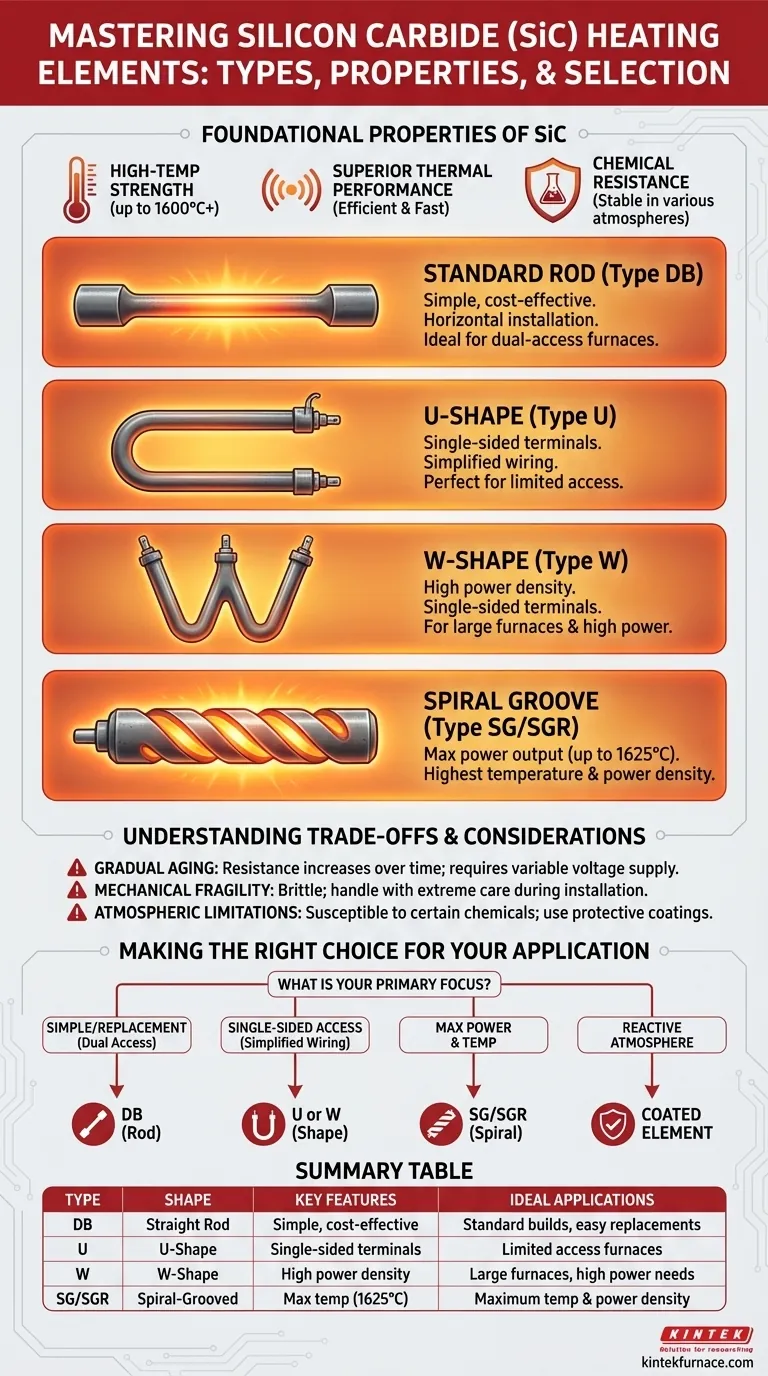

图解指南
