高强度石墨模具是原材料复合材料与烧结设备之间的关键机械界面。 它们的主要功能是双重的：它们充当刚性几何容器，用于容纳混合的 TiAl-SiC 粉末，并充当传输介质，在真空环境下施加显著的轴向压力（通常约为 20 MPa）。
核心要点 除了简单的容纳作用外，模具独特的承载能力和耐热性相结合，使得粉末能够在高达 1250°C 的温度下通过原子扩散和反应实现完全致密化。
容纳和压力的力学原理
载荷下的几何定义
石墨模具最直接的作用是充当成型容器。它限制了松散混合粉末，防止横向变形。
这种限制使得粉末在从松散聚集体转变为固体复合材料的过程中能够保持特定的形状。模具确保最终烧结体保留必要的尺寸精度。
传递轴向力
在热压装置中，液压缸不直接接触粉末。石墨模具充当力传输介质。
它必须将外部载荷——通常为 20 MPa 或更高——直接传递到粉末。这种压力对于闭合颗粒间的空隙和驱动致密化过程至关重要。
承受极端环境
模具在真空环境下运行以防止氧化，但它必须承受强烈的热量。
TiAl-SiC 复合材料的主要致密化是通过在约 1250°C 的温度下进行扩散和反应来实现的。石墨必须在这些极端热条件下保持其结构完整性，不软化或变形。
热管理和致密化
实现均匀加热
虽然主要参考资料强调了耐温性，但补充数据表明石墨的导热性同样至关重要。
模具吸收来自炉子元件的热量，并将其均匀地传递到粉末内部。这确保了样品中的温度梯度最小化，防止烧结不均匀或产生内部应力。
促进原子扩散
模具产生的高压和高温相结合，促进了扩散和反应。
通过在 1250°C 下将粉末颗粒在压力下保持紧密接触，模具创造了原子迁移所必需的环境。这会将多孔粉末混合物转化为致密的固体复合材料。
理解权衡
机械极限和断裂
虽然被称为“高强度”，但与金属相比，石墨是一种脆性材料。
它具有有限的承载能力。如果施加的压力超过模具的比强度极限（通常在 30 至 40 MPa 之间，具体取决于牌号），模具将发生灾难性断裂而不是塑性变形。
消耗品性质
在此过程中，石墨模具通常被视为消耗品。
尽管其自润滑性能有助于脱模，但高温高压的恶劣环境最终会使模具降解。表面磨损或与金属熔体的化学相互作用会限制模具随时间的重用性。
为您的目标做出正确选择
为了最大限度地提高热压工艺的有效性，请考虑您的具体烧结目标：
- 如果您的主要关注点是致密化：确保您的石墨牌号额定压力略高于您的目标（例如，能够承受 35 MPa 以上），以便在 1250°C 下安全地施加最大力。
- 如果您的主要关注点是尺寸精度：优先选择具有高热稳定性的模具，以防止可能导致最终复合材料形状变形的膨胀或翘曲。
TiAl-SiC 烧结的成功不仅取决于粉末化学成分，还取决于石墨模具维持稳定、加压和热均匀的反应容器的能力。
总结表：
| 功能 | 在烧结过程中的作用 | 关键参数 |
|---|---|---|
| 容纳 | 保持尺寸精度并防止横向变形 | 几何精度 |
| 压力传递 | 传递轴向载荷（例如 20 MPa）以驱动致密化 | 机械强度 |
| 热管理 | 在 1250°C 下实现均匀加热和原子扩散 | 导热性 |
| 环境稳定性 | 在真空和高温状态下保持结构完整性 | 耐温性 |
通过 KINTEK 提升您的材料研究
热压烧结的精度不仅仅需要高温；它需要能够承受极端机械和热载荷的设备。KINTEK 提供世界一流的实验室解决方案，包括专门的马弗炉、管式炉、旋转炉和真空炉，以及专为最苛刻的复合材料合成设计的先进CVD 系统。
无论您是烧结 TiAl-SiC 复合材料还是开发新的航空航天合金，我们的专家研发和制造团队都能提供完全可定制的系统，以满足您独特的压力和温度要求。
准备好实现完全致密化和卓越的材料性能了吗？

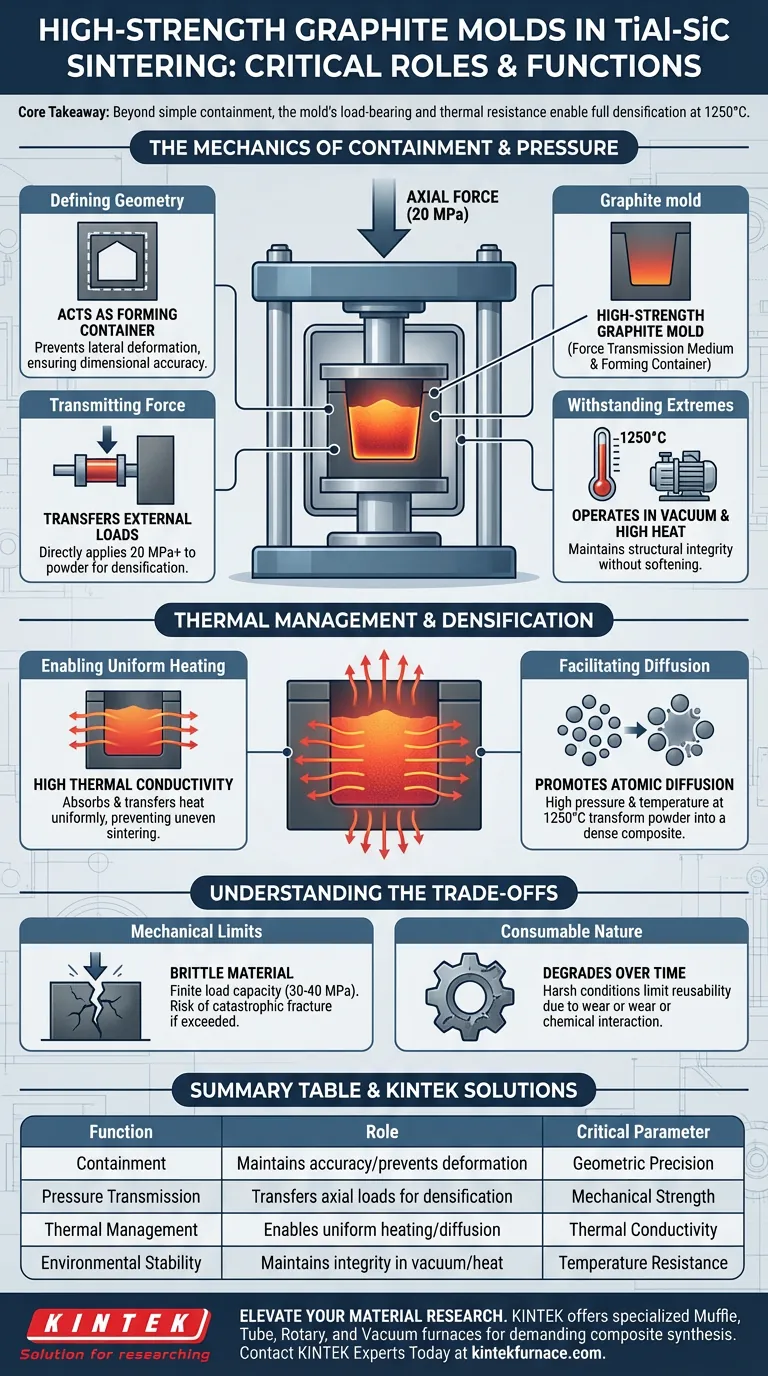

图解指南
