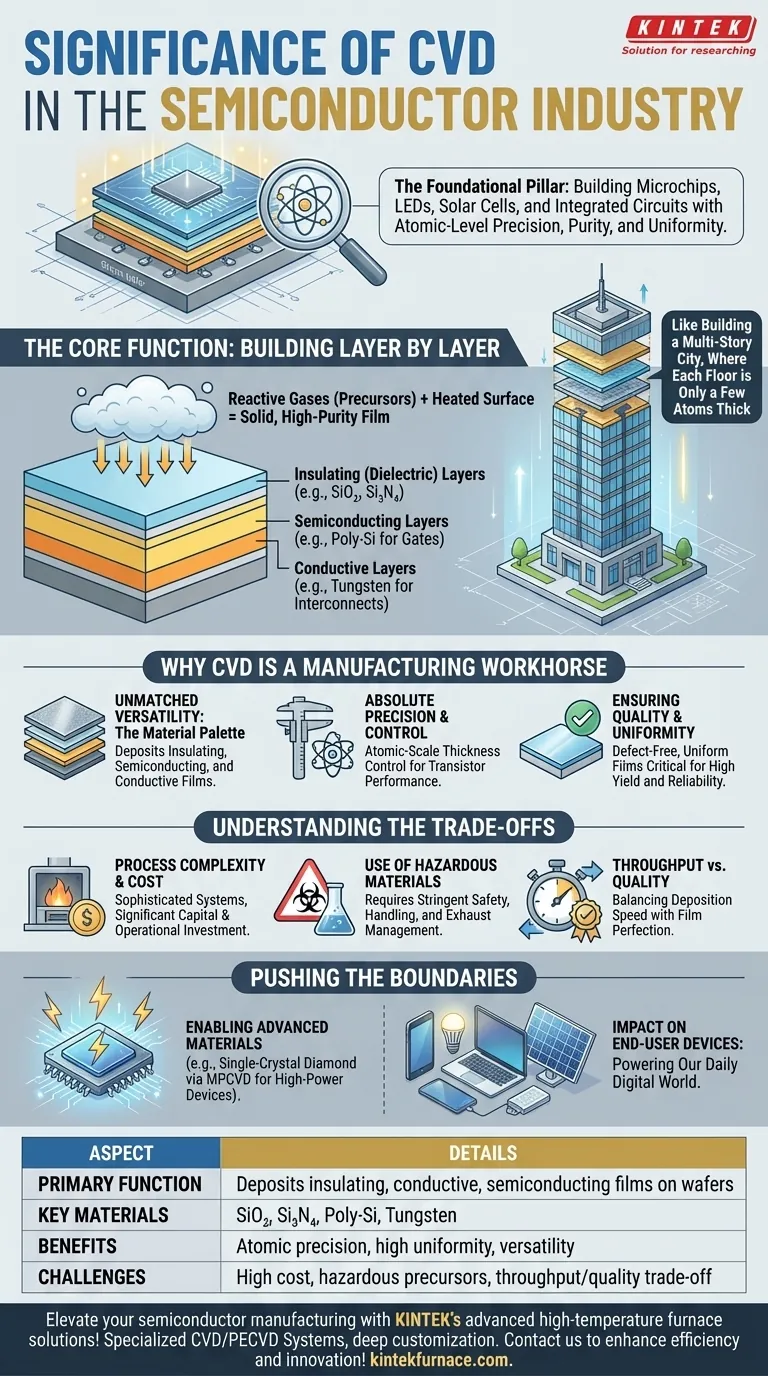

Cvd在半导体行业中的重要性是什么？解锁精密薄膜沉积技术

在半导体制造领域，化学气相沉积（CVD）不仅仅是众多工艺之一；它是一项基础支柱。它是将绝缘、导电和半导体材料的超薄、高纯度薄膜沉积到集成电路（IC）、LED和太阳能电池的复杂多层结构上的主要工业方法。没有CVD，现代微芯片的复杂结构将无法构建。

构建微芯片就像建造一座多层城市，每一层只有几个原子厚。CVD是主要的构建技术，使工程师能够以现代电子产品运行所需的原子级精度、纯度和均匀性来构建这些层。

核心功能：逐层构建芯片

现代半导体器件不是一个整体块，而是建立在硅晶圆上数十甚至数百层堆叠而成的三维奇迹。CVD是创建许多这些关键层级的过程。

什么是薄膜沉积？

薄膜沉积是将一层非常薄的材料（厚度通常从几个原子到几微米不等）应用到基板上——在本例中是硅晶圆。每一层薄膜都具有特定的电子用途。

CVD如何实现这一点

CVD将反应性气体（前驱体）引入含有晶圆的腔室中。这些气体在晶圆的加热表面上发生反应或分解，留下高纯度的固体薄膜。CVD重要性的关键在于其对该过程非凡的控制水平。

为什么CVD是制造业的中坚力量

CVD之所以不可或缺，在于其在多功能性、精度以及所生产薄膜质量方面的独特组合。它在芯片制造的多个关键阶段都有应用。

无与伦比的多功能性：材料调色板

CVD不限于一种材料。它用于沉积功能电路所需的三种基本材料类别。

绝缘层（电介质层）：沉积二氧化硅（SiO₂）和氮化硅（Si₃N₄）等薄膜，用于在不同组件之间进行电气隔离，防止短路。
半导体层：多晶硅（poly-Si）是通过CVD沉积的关键材料，用于形成晶体管的“栅极”，控制其开启和关闭。
导电层：CVD用于沉积钨等金属，以创建连接芯片上数百万个晶体管的微小布线（互连线）。

绝对的精度和控制

晶体管的性能取决于其组成层的精确厚度和特性。CVD允许制造商以原子级精度控制薄膜厚度，确保芯片上的每个晶体管都能按设计运行。

确保质量和均匀性

CVD在整个晶圆表面都能产生均匀且无缺陷的薄膜。这种均匀性对于实现高良率以及确保最终器件的可靠性和性能至关重要。

了解权衡

尽管CVD不可或缺，但它是一个复杂且资源密集的过程。客观性要求承认其固有的挑战。

工艺复杂性和成本

CVD系统是复杂的、高成本的炉子，需要对温度、压力和气体流量进行精确控制。它们代表了任何半导体制造工厂中的重大资本投资和运营成本。

使用危险材料

CVD中使用的化学前驱体通常具有毒性、易燃性或腐蚀性。这需要严格的安全规程、处理程序和尾气管理系统，从而增加了制造的整体复杂性和成本。

吞吐量与质量的权衡

沉积速度（吞吐量）和所得薄膜质量之间通常存在权衡。更快的沉积有时会引入缺陷，因此工程师必须不断平衡对高质量薄膜的需求与高产量生产的经济压力。

推动电子学的边界

CVD不仅仅是一项传统技术；它对于开发需要具有极端性能材料的下一代器件至关重要。

使能先进材料

微波等离子体CVD（MPCVD）等专业技术用于生长单晶金刚石薄膜。这些薄膜具有卓越的热导率和电气性能，可用于先进电信和计算的高频、高功率电子器件。

对终端用户设备的影响

CVD工艺的质量直接转化为我们日常使用的设备的性能。从我们智能手机和平板电视中的IC，到太阳能电池板的效率以及LED的亮度，其基础都是由CVD奠定的。

如何定位CVD的作用

您对CVD重要性的看法取决于您在行业中的具体侧重点。

如果您的主要重点是器件制造：将CVD视为用于构建晶体管核心结构以及使其作为电路发挥功能的绝缘层和连接层的基本架构工具。
如果您的主要重点是材料科学：将CVD视为一种多功能合成方法，用于创建具有精确定制的电子、光学和机械特性的高纯度、晶体薄膜。
如果您的主要重点是系统性能：理解CVD沉积的质量直接影响最终芯片的速度、能效和长期可靠性。

归根结底，掌握CVD是掌握构建我们整个数字世界微观基础的艺术的基础。

摘要表：

方面	详情
主要功能	在硅晶圆上沉积绝缘、导电和半导体薄膜
关键材料	二氧化硅（SiO₂）、氮化硅（Si₃N₄）、多晶硅（poly-Si）、钨
优点	原子级精度、高均匀性、材料沉积的多功能性
应用	集成电路（IC）、LED、太阳能电池、先进电子设备
挑战	高成本、使用危险前驱体、吞吐量与质量的权衡
