从根本上讲，真空炉的两种主要设计是热壁式和冷壁式配置。热壁炉从外部加热整个真空室，而冷壁炉则使用内部加热元件在水冷容器内创建集中的热区。这种核心架构差异决定了炉子的性能、功能和理想应用。
选择热壁炉还是冷壁炉是一个基础性的决定。它决定了可达到的温度、处理速度和真空环境的清洁度，直接影响哪些材料工艺——从简单的退火到高性能钎焊——是可能实现的。

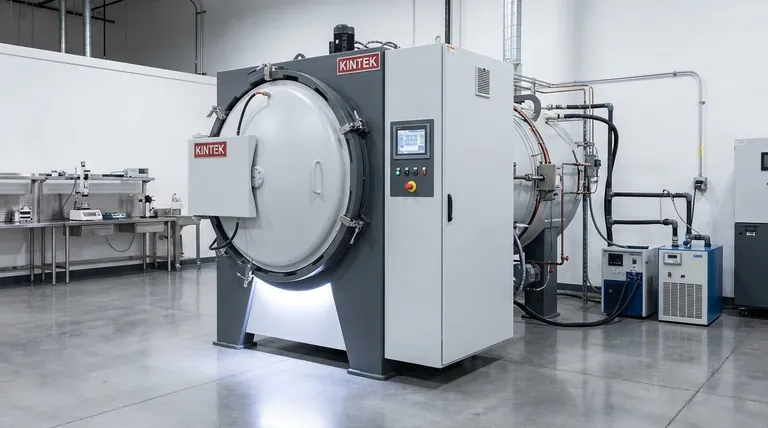

冷壁设计：行业标准
绝大多数现代高性能真空炉都采用冷壁设计。这种架构将加热功能与真空密闭功能分开。
工作原理
冷壁炉由一个外壳（通常由不锈钢制成）组成，该外壳带有用作水冷通道的夹套。在这个凉爽的容器内部，使用多层石墨或金属辐射屏构建一个“热区”。加热元件也位于热区内部，将热量辐射到工件上。
主要优点
主要优点是能够在主容器保持安全、接近环境温度的同时达到非常高的温度（通常超过2000°C）。这种设计还允许更快的加热和冷却循环，因为只有轻质的内部热区需要改变温度。
常见应用
冷壁炉的高温能力和清洁环境使其成为苛刻工艺的理想选择。这包括真空钎焊、陶瓷和粉末金属的烧结，以及敏感合金的淬火、气体淬火和退火等关键热处理。
热壁设计：简单性和均匀性
热壁炉，也称为箱式炉，代表了一种更简单的设计理念，即真空室本身被加热。
工作原理
在这种配置中，一个密封容器（箱体），通常由高温镍合金或陶瓷制成，在真空中容纳工件。然后将整个箱体放入一个单独的、更大的空气炉中，该空气炉从外部对其进行加热。
主要优点
热壁炉机械结构更简单，可以提供卓越的温度均匀性，因为整个部件都浸泡在均匀加热的环境中。对于在其温度限制范围内的应用，它们通常更具成本效益。
主要应用
由于箱体材料的结构完整性在非常高的温度下会下降，热壁炉仅限于低温工艺。它们常用于真空回火、时效和退火，其中需要精确、均匀的加热，温度大约低于1150°C。
理解权衡
在这些设计之间进行选择涉及在性能要求与成本和复杂性之间取得平衡。
温度和速度
冷壁炉是高温工作和速度方面的明显赢家。它们可以安全地达到足以损坏热壁炉箱体的温度，并且可以快速冷却以进行淬火工艺。热壁设计从根本上受限于加热箱体材料的强度。
清洁度和污染
冷壁设计提供更清洁的真空环境。由于外部容器保持凉爽，它不会向真空中释放杂质。在热壁炉中，整个加热的箱体可能成为污染源，这对于加工活性或高纯度材料来说是一个关键问题。
成本和复杂性
热壁炉通常更简单、建造和维护成本更低。冷壁设计本身更复杂，需要水冷系统、复杂的内部热区结构和更复杂的电源馈通。
关于方向的说明
热壁炉和冷壁炉都可以制成卧式或立式配置。这是由装卸特定零件的物流驱动的次要选择，而不是一个基本的设计原则。
为您的工艺做出正确选择
最佳炉型设计完全取决于您的材料、工艺要求和预期结果。
- 如果您的主要重点是高性能热处理、钎焊或烧结：您几乎肯定需要一台冷壁炉，因为它具有高温能力、快速循环和工艺清洁度。
- 如果您的主要重点是低温退火或回火，并强调均匀性：热壁炉为这些应用提供了更简单、成本效益高且高度均匀的解决方案。
- 如果您的主要重点是研发：实验室规模的冷壁炉为试验各种材料和工艺提供了最大的多功能性。
了解热壁和冷壁架构之间的区别，使您能够选择所需的精确工具来实现所需的材料性能。
总结表：
| 设计 | 温度范围 | 加热方法 | 主要优点 | 常见应用 |
|---|---|---|---|---|
| 冷壁式 | 高达2000°C+ | 热区内的内部加热元件 | 高温、快速循环、清洁真空 | 钎焊、烧结、淬火、气体淬火 |
| 热壁式 | 高达约1150°C | 整个箱体的外部加热 | 均匀加热、成本效益高、简单 | 回火、时效、退火 |
