高纯石墨模具是放电等离子烧结（SPS）工艺的操作核心。它们同时执行三个不同的角色：定义样品的物理几何形状，充当产生焦耳热的电加热元件，以及充当将高压直接传递到粉末的机械容器。
通过将成型模具、电阻加热器和压力室的作用整合到单个组件中，高纯石墨模具能够同步施加热能和机械能。这种独特的多功能性是SPS实现快速致密化和精确微观结构控制能力的驱动力。
三个主要功能
SPS的有效性取决于模具在极端条件下多任务处理的能力。石墨模具不仅仅是一个被动的容器；它是烧结物理过程中的一个积极参与者。
1. 定义物理几何形状（成型工具）
最基本地说，石墨模具充当成型工具或模具。它作为容纳松散粉末并定义烧结样品最终物理形状的容器。
此功能要求模具在整个过程中保持其尺寸完整性。它确保松散粉末在致密化阶段之前和期间被限制在特定体积内。
2. 通过导电产生热量（加热元件）
与外部加热器加热腔室的传统烧结不同，SPS中的石墨模具本身就是热源。它充当导电介质，允许数千安培的脉冲直流电流通过。
由于石墨是导电的但具有电阻，因此该电流会产生显著的焦耳热。这使得模具和内部样品能够直接、快速地加热，从而实现了SPS特有的高加热速率。
3. 传递机械载荷（压力容器）
第三个功能是机械方面的。模具充当压力传递介质，将SPS机器压机的外部单轴载荷直接传递到粉末颗粒。
石墨的高温机械强度使其能够在烧结温度（例如，823 K及以上）下承受显著的压力（通常在60 MPa至80 MPa之间）。这种压力促进了塑性流动和原子扩散，这对于实现高材料密度至关重要。
材料性能的影响
模具的性能直接与其使用的高纯石墨的特定性能相关。
导电性和导热性
高导电性确保了焦耳热的有效产生。同时，高导热性确保热量在模具和样品中均匀分布。
石墨密度或纯度的变化可能导致不均匀的温度场。这种不均匀性可能导致具有不一致微观结构的缺陷样品。
高温强度
石墨必须在高温下具有优异的机械强度。如果石墨太弱，它将在致密陶瓷或金属粉末所需的机械载荷下变形或断裂。
理解权衡
虽然高纯石墨是SPS的标准，但它也带来了一些必须加以管理的特定挑战，以确保样品质量。
化学反应性和污染
在高温下，石墨可能与某些粉末发生化学反应。这可能导致样品表面碳污染或形成不需要的碳化物。
此外，样品可能粘附在模具壁上，难以取出，并可能损坏样品。
隔离层的重要性
为了减轻反应性和粘附性，石墨纸通常用作界面衬里。
这种纸通常涂有氮化硼，充当粉末和模具之间的隔离层。它可防止化学反应和粘附，同时保持必要的导电性和导热性。
为您的目标做出正确选择
您的石墨模具的选择和设置应根据您的具体烧结目标进行定制。
- 如果您的主要重点是快速致密化：优先选择具有高机械强度的石墨，以最大化压力施加（高达80 MPa），而不会导致模具失效。
- 如果您的主要重点是样品纯度：务必使用石墨纸衬里，可能带有氮化硼涂层，以防止碳扩散和粘附。
- 如果您的主要重点是热均匀性：确保石墨模具具有高密度和高纯度，以保证一致的电阻和导热路径。
最终，石墨模具决定了您的SPS工艺可以达到的压力和加热速率的上限。
总结表：
| 功能 | 在SPS工艺中的作用 | 对材料生产的好处 |
|---|---|---|
| 成型模具 | 定义物理几何形状 | 确保尺寸精度和粉末约束 |
| 加热元件 | 通过脉冲直流产生焦耳热 | 实现超快加热速率和能源效率 |
| 压力容器 | 传递单轴机械载荷 | 促进塑性流动和高密度烧结 |
| 导电介质 | 分布热/电能 | 确保均匀的微观结构和材料一致性 |
通过KINTEK提升您的材料研究
使用高性能组件释放您放电等离子烧结（SPS）应用的全部潜力。在专家研发和精密制造的支持下，KINTEK提供专业的高纯石墨模具和先进的热系统，包括马弗炉、管式炉、旋转炉、真空炉和CVD炉，所有这些都可以根据您独特的研究或生产需求进行完全定制。
准备好实现卓越的密度和微观结构控制了吗？

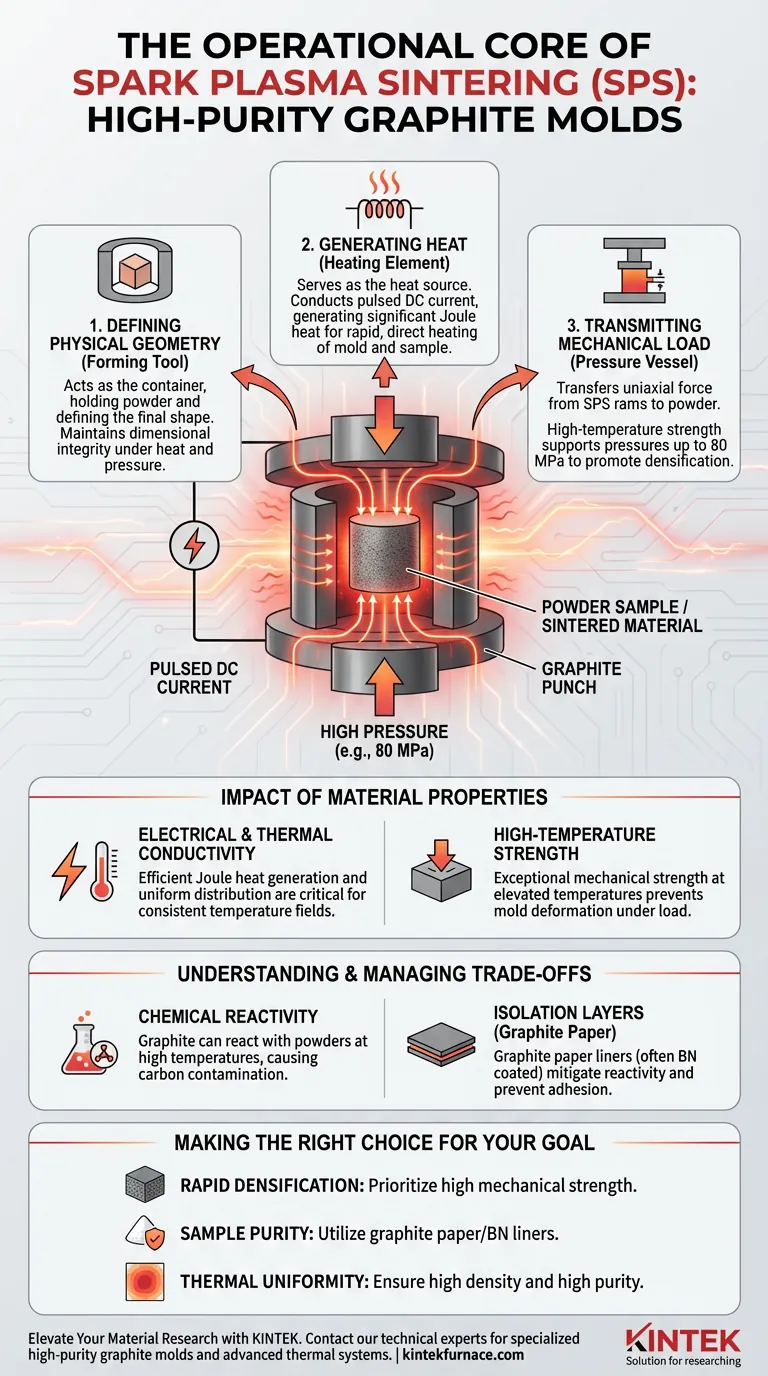

图解指南
