Cvd（化学气相沉积）生产的涂层膜有哪些特性？为您的应用实现卓越的薄膜

从本质上讲，化学气相沉积（CVD）生产的涂层膜以其高纯度、对基板的强附着力以及出色地保形涂覆复杂形状的能力而闻名。这些薄膜通常是致密的，具有良好的晶体结构，并且可以以精确的厚度控制生长，通常在纳米到低于20微米的范围内。

虽然CVD能够生产出极其均匀、高质量的薄膜，但这种结果并非自动产生。最终特性在很大程度上取决于对工艺参数的精确控制，管理不善的工艺可能会导致完全相反的结果：带有颗粒污染的非均匀涂层。

良好控制的CVD工艺的核心薄膜特性

了解CVD薄膜的理想特性，可以说明为什么该工艺被选择用于从半导体到航空航天部件的许多先进制造应用中。

卓越的纯度和密度

CVD工艺使用高纯度的前驱体气体与基板反应形成固体薄膜。这种方法固有地避免了其他沉积技术中发现的许多污染物，从而获得高纯度的薄膜。

这些薄膜通常也是致密且无孔的，这对于创建有效的抗腐蚀或抗扩散屏障层至关重要。

强附着力

薄膜不仅仅是附着在表面上；它是通过化学反应生长的，其中基板本身通常充当催化剂。这在基板和涂层之间的界面处形成了牢固的共价键或金属键。

这种化学结合带来了极佳的附着力，使薄膜高度抗分层或剥落。

出色的保形性（包裹能力）

CVD最显著的优势之一是它能够在复杂的、三维的表面上（包括沟槽、孔洞和精细的几何形状）沉积出厚度均匀的薄膜。

这种被称为保形性的“包裹”能力，是由于前驱体的气相性质，它们可以在反应之前扩散并到达基板的所有暴露表面。

精确的厚度控制

CVD可以对薄膜的厚度进行精细控制，从几纳米到大约20微米不等。这与沉积更厚层（50-500微米）的传统方法形成了鲜明对比。

这种精度对于微电子和光学应用至关重要，因为薄膜厚度直接影响器件性能。

可控的晶体结构和低应力

通过仔细管理温度和压力等工艺参数，工程师可以影响生长薄膜的晶体结构，从无定形到多晶或单晶（外延）层。

此外，优化的CVD工艺可以生产出残余应力低的薄膜，防止基板开裂或翘曲，这在精密应用中尤为重要。

了解权衡和潜在的陷阱

只有当工艺得到完美调谐时，CVD薄膜的理想特性才能实现。了解潜在的失效模式是进行现实评估的关键。

均匀性的挑战

最常见的失效点是不均匀性。如果气体流量、温度或压力在基板上存在差异，薄膜的生长速率就会不同，从而导致厚度不一致。

实现高均匀性，尤其是在大型反应器中，需要复杂的工程设计来确保基板的所有部分都经历相同的条件。这就是工艺控制变得至关重要的地方。

颗粒污染的风险

如果前驱体气体在到达基板之前在气相中反应，它们可能会形成微小的固体颗粒。这些颗粒随后可能会落到薄膜上，造成缺陷和污染。

通过控制温度和压力，确保化学反应主要发生在基板表面而不是反应器体积内，可以减轻这个问题。

基板和温度限制

虽然一些变体被认为是“低温”工艺，但许多CVD技术需要较高的温度来驱动必要的化学反应。

这可能会限制可以涂覆的基板材料类型。例如，标准CVD对于许多聚合物或温度敏感的电子元件来说可能太热，需要等离子体增强CVD (PECVD)等特定变体。

为您的应用做出正确的选择

选择沉积方法完全取决于您的最终产品的具体要求。

如果您的主要重点是涂覆复杂的三维形状或内部表面： 与PVD等单向方法相比，CVD卓越的保形性使其成为更优的选择。
如果您的主要重点是实现尽可能高的材料纯度和密度： CVD是一个领先的选择，尤其适用于半导体和光学应用。
如果您正在处理对热敏感的基板（如塑料）： 您必须专门考虑低温变体，如等离子体增强CVD (PECVD) 或原子层沉积 (ALD)。
如果您的主要重点是在简单、平坦的表面上进行快速、低成本的涂层： 高性能CVD系统的复杂性和成本可能是不必要的，其他方法可能更具经济性。

最终，CVD提供了一个强大的工具集，用于精确控制薄膜的工程化。

摘要表：

特性	描述
高纯度	使用纯净的前驱体气体，最大限度地减少污染，是屏障层的理想选择。
强附着力	形成共价/金属键，抵抗分层和剥落。
出色的保形性	均匀涂覆复杂的3D形状，如沟槽和孔洞。
精确的厚度控制	实现纳米到低于20微米的厚度，适用于微电子和光学。
可控的晶体结构	允许从无定形到单晶薄膜的生长，低应力可防止开裂。

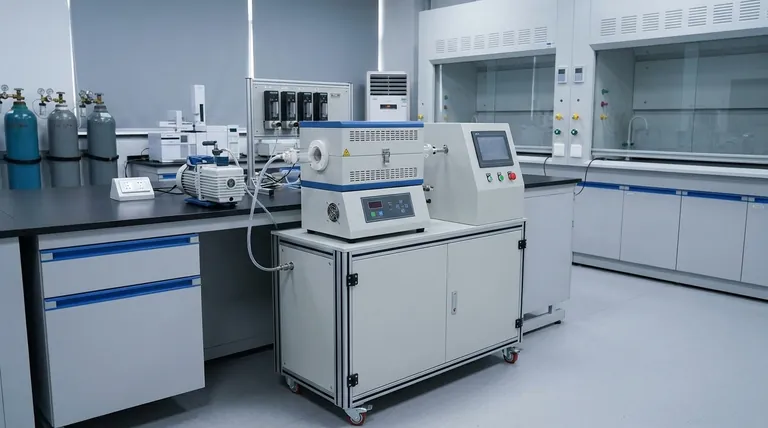

利用KINTEK先进的CVD解决方案，充分发挥您实验室的潜力！ 我们利用卓越的研发能力和内部制造能力，为不同的实验室提供高温炉系统，如CVD/PECVD、马弗炉、管式炉、旋转炉、真空炉和气氛炉。我们强大的深度定制能力确保精确满足您独特实验需求，为半导体、航空航天等领域提供卓越的薄膜。请立即联系我们，讨论我们如何增强您的研究和生产流程！
