CVD工艺如何改变基板的性能?增强耐用性、导电性及更多性能


本质上,化学气相沉积(CVD)工艺通过在基板表面沉积一层高性能的新薄膜,从根本上增强了基板。CVD不是改变块体材料本身,而是增加了一个功能层,赋予其卓越的电气、机械、光学、热学和耐腐蚀性能,使普通组件成为专业组件。

CVD的核心价值不在于改变原始基板,而在于将基板的块体特性(如成本、重量或形状)与沉积薄膜的优越表面特性进行战略性结合。这使您能够实现单一材料无法提供的性能特征。

核心原理:增强表面

化学气相沉积是一种用于在表面上生长高纯度固体材料的强大技术。了解其基本机制是掌握其如何增强性能的关键。

什么是化学气相沉积(CVD)?

该过程涉及将一种或多种挥发性前驱体气体引入含有基板的反应室中。施加能量,通常是热能,以触发化学反应。该反应导致固体材料沉积并与基板结合,在其表面形成一层均匀的薄膜。

基板作为基础

基板是新涂层的物理基础。其自身的性质不会发生化学变化。相反,最终组件的性能是基板的块体特性与新表面薄膜的专业特性相结合的复合体。

CVD工艺如何改变基板的性能?增强耐用性、导电性及更多性能

CVD薄膜如何增强关键性能

CVD的真正威力在于其多功能性。通过选择不同的前驱体气体,您可以沉积出经过设计以解决特定问题的薄膜。

增强电气性能

CVD沉积的薄膜可以完全改变基板表面的电气行为。它可以用于铺设高导电层,如掺杂的多晶硅,或优良的绝缘层,如二氧化硅。这是制造现代微电子产品的基本过程。

提高机械耐久性

为了延长组件的使用寿命,CVD被用于应用超硬涂层,如氮化钛(TiN)或类金刚石碳(DLC)。这些薄膜提供耐磨损的表面,可显著降低摩擦力,并保护下方较软的基板免受磨损和物理损坏。

改变光学特性

CVD为您提供了精确控制表面与光线相互作用的方式。您可以沉积用作镜片上抗反射涂层、为镜子创建高反射表面,或控制材料的透明度,以用于太阳能电池和传感器等应用。

控制热性能

对于在极端温度下运行的组件,CVD可以应用热障涂层(TBC)。这些陶瓷薄膜可以绝缘下方的基板,保护其免受热损伤,这对喷气发动机和燃气轮机至关重要。相反,导热薄膜可用于帮助热量从敏感电子设备中散发出去。

提高耐腐蚀性

CVD的一个关键优势是它能够生产致密、无孔的薄膜。通过用惰性材料(如碳化硅)涂覆反应性基板,您可以创建一个不透水的屏障,完全隔离基板与腐蚀性化学物质和湿气。

理解权衡

尽管功能强大,CVD并非万能解决方案。成功的应用需要了解其局限性和复杂性。

基板-薄膜兼容性

附着力至关重要。沉积的薄膜和基板必须兼容,特别是在热膨胀系数方面。不匹配可能导致薄膜在温度变化时开裂、剥落或分层。

工艺复杂性和成本

CVD设备通常涉及高温、真空系统以及对可能具有毒性或自燃性的前驱体气体的处理。与喷漆或电镀等更简单的涂层方法相比,这使其成为一个更复杂、资本密集型的过程。

复杂形状上的均匀性

虽然CVD在平面上提供了出色的薄膜均匀性,但在高度复杂的三维零件上确保一致的涂层厚度可能具有挑战性。必须仔细控制前驱体气体的流动,以使所有表面均匀地覆盖。

为您的应用做出正确的选择

选择CVD完全取决于您需要达到的性能。目标是利用低成本或易于成型的基板,并通过高性能表面对其进行增强。

  • 如果您的主要重点是电子和半导体: CVD是创建定义现代微芯片的超纯绝缘层和导电层的不可或缺的标准。
  • 如果您的主要重点是组件耐用性: 使用CVD来应用硬质涂层,从而显着提高工具、轴承和发动机部件的耐磨性和使用寿命。
  • 如果您的主要重点是免受恶劣环境的保护: CVD应用的阻隔涂层提供卓越的、无针孔的保护,防止高温和强腐蚀。

最终,CVD使您能够独立于块体特性来设计材料的表面性能,从而释放出无与伦比的性能优化水平。

总结表:

增强的性能 CVD薄膜示例 主要优势
电气性能 掺杂多晶硅、二氧化硅 实现微电子的导电性或绝缘性
机械性能 氮化钛、类金刚石碳 提高耐磨性和耐用性
光学性能 抗反射涂层 控制光的反射和透明度
热性能 热障涂层 提供绝缘或散热
耐腐蚀性 碳化硅 提供抵抗化学物质和湿气的不可渗透屏障

通过KINTEK先进的CVD解决方案,释放您材料的全部潜力! 我们利用卓越的研发和内部制造能力,为各种实验室提供高温炉系统,如CVD/PECVD、马弗炉、管式炉、旋转炉以及真空与气氛炉。我们强大的深度定制能力确保我们精确满足您独特的实验需求,增强电气、机械、光学、热学和耐腐蚀性能。立即联系我们,讨论我们的定制解决方案如何优化您的基板性能,推动您项目的创新!

图解指南

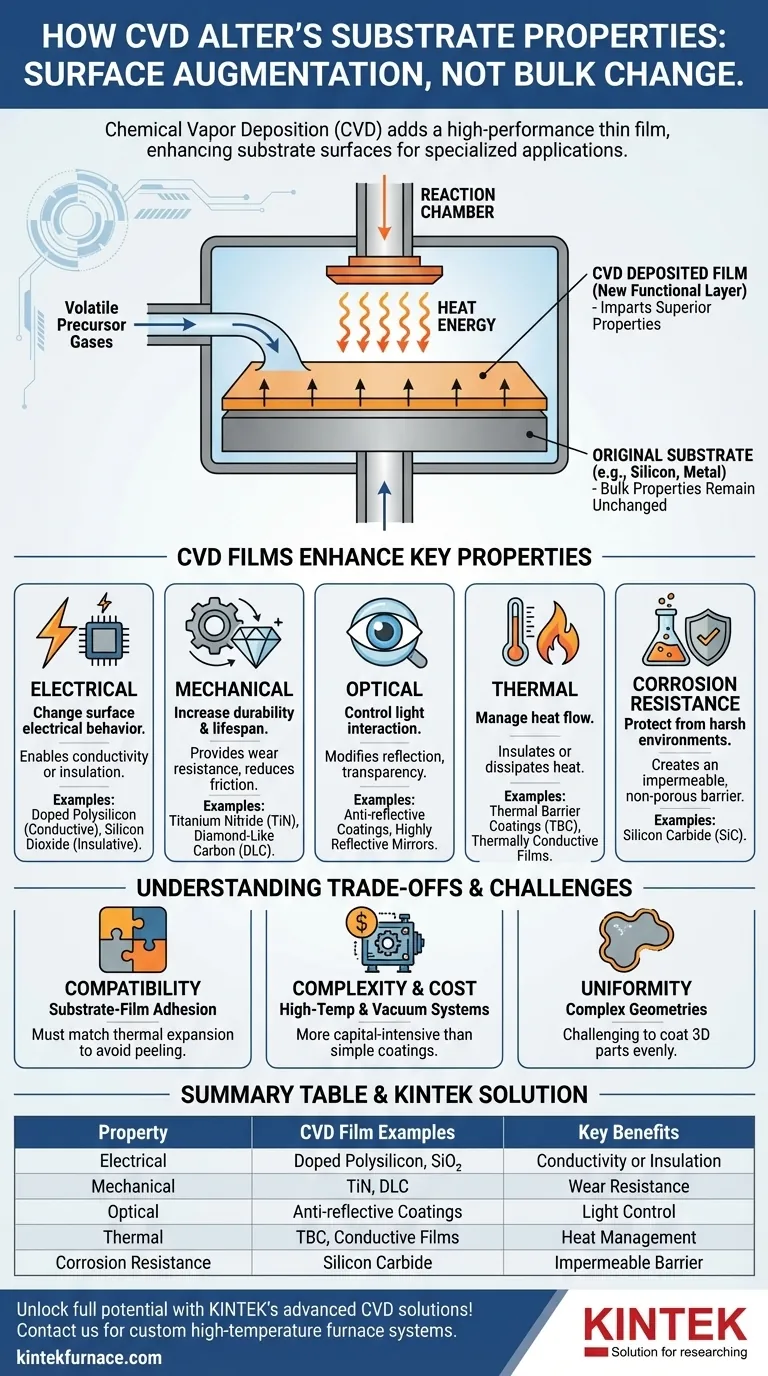

CVD工艺如何改变基板的性能?增强耐用性、导电性及更多性能 图解指南
