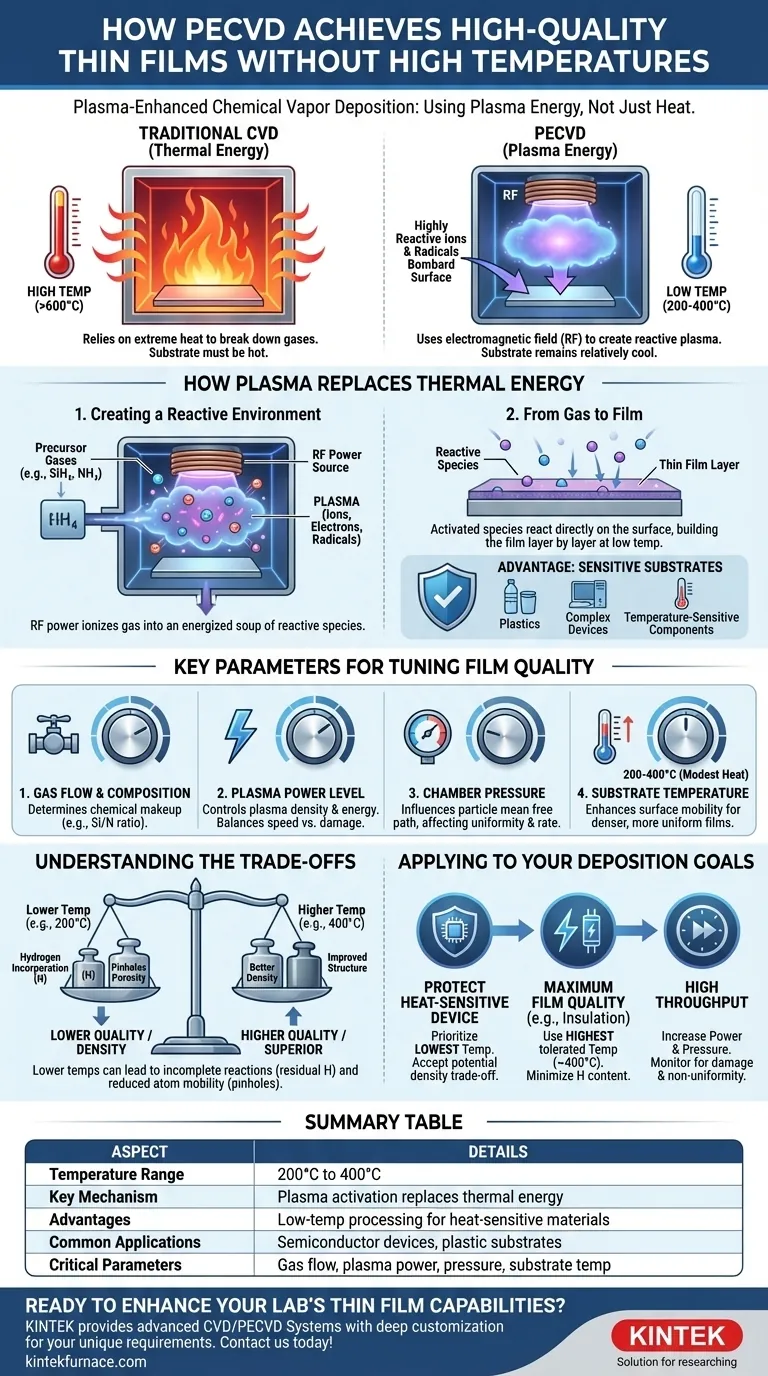

等离子体增强化学气相沉积(PECVD)通过利用等离子体提供沉积所需的能量,而不是完全依赖热能,从而在较低温度(200°C-400°C)下实现高质量薄膜。这种方法可以精确控制薄膜特性,减少基底上的热应力,并适用于聚合物等对温度敏感的材料。PECVD 可以沉积各种材料(如氮化硅、氧化硅),即使在复杂的几何形状上也能保持良好的一致性,因此在半导体和先进材料制造领域不可或缺。
要点说明:
-
等离子能量取代高温
PECVD 使用等离子体--一种部分电离的气体--在较低温度(200°C-400°C)下将前体气体分解为活性物质。与传统的 化学气相沉积 (化学气相沉积(CVD)依赖于热分解(通常大于 600°C),而等离子体则提供动能和化学能来驱动反应。这样既可避免基底损坏,又能保持薄膜质量。 -
广泛的材料兼容性
PECVD 可沉积多种薄膜,包括- 硅基:Si₂、Si₃N₄、非晶硅(a-Si:H)和碳化硅。
- 碳基:类金刚石碳 (DLC)。
-
混合薄膜:SiOxNy。
这些材料对半导体、光学和保护涂层至关重要。
-
低温加工的优势
- 基底保护:适用于聚合物、柔性电子产品和钢化玻璃。
- 能源效率:与高温 CVD 相比,可降低功耗。
- 共形覆盖:等离子体可提高复杂形状(如微机电系统设备)上的阶跃覆盖率。
-
与其他 CVD 方法的比较
- ICP-CVD:工作温度低于 150°C,但仅限于硅基材料。
-
热化学气相沉积:需要配备 MoSi₂加热元件的管式炉,以实现高温稳定性(例如,用于 SiO₂ 钝化层的温度为 1200°C)。
PECVD 兼顾了多功能性和温和加工。
-
工业应用
用于- 半导体钝化层。
- 太阳能电池抗反射涂层。
- 生物医学设备涂层(如生物相容性 SiNₓ)。
利用等离子活化技术,PECVD 可在不影响材料完整性的情况下实现精确度,而这正是现代薄膜技术的基石。
汇总表:
特点 | PECVD 优势 |
---|---|
温度范围 | 200°C-400°C(与热 CVD 相比 >600°C)。 |
材料多样性 | 可沉积 SiNₓ、SiO₂、DLC 和混合薄膜 |
基底兼容性 | 可安全用于聚合物、柔性电子元件和钢化玻璃 |
能源效率 | 功耗低于高温方法 |
适形性 | 在复杂几何形状(如 MEMS)上具有出色的阶跃覆盖率 |
