分体式管式炉如何提供对腔室的访问？为您的实验室解锁轻松的样品处理

从本质上讲，分体式管式炉通过一个简单但非常有效的铰链机构来提供对其内部腔室的访问。炉体的主要结构分成两个独立的部分，可以像蛤壳一样围绕工作管打开和关闭。

分体式管式炉的关键优势不仅仅在于能够接触腔室——而在于无需从一端滑入，就能将完全组装、密封或复杂的样品装置直接放入加热区的能力。

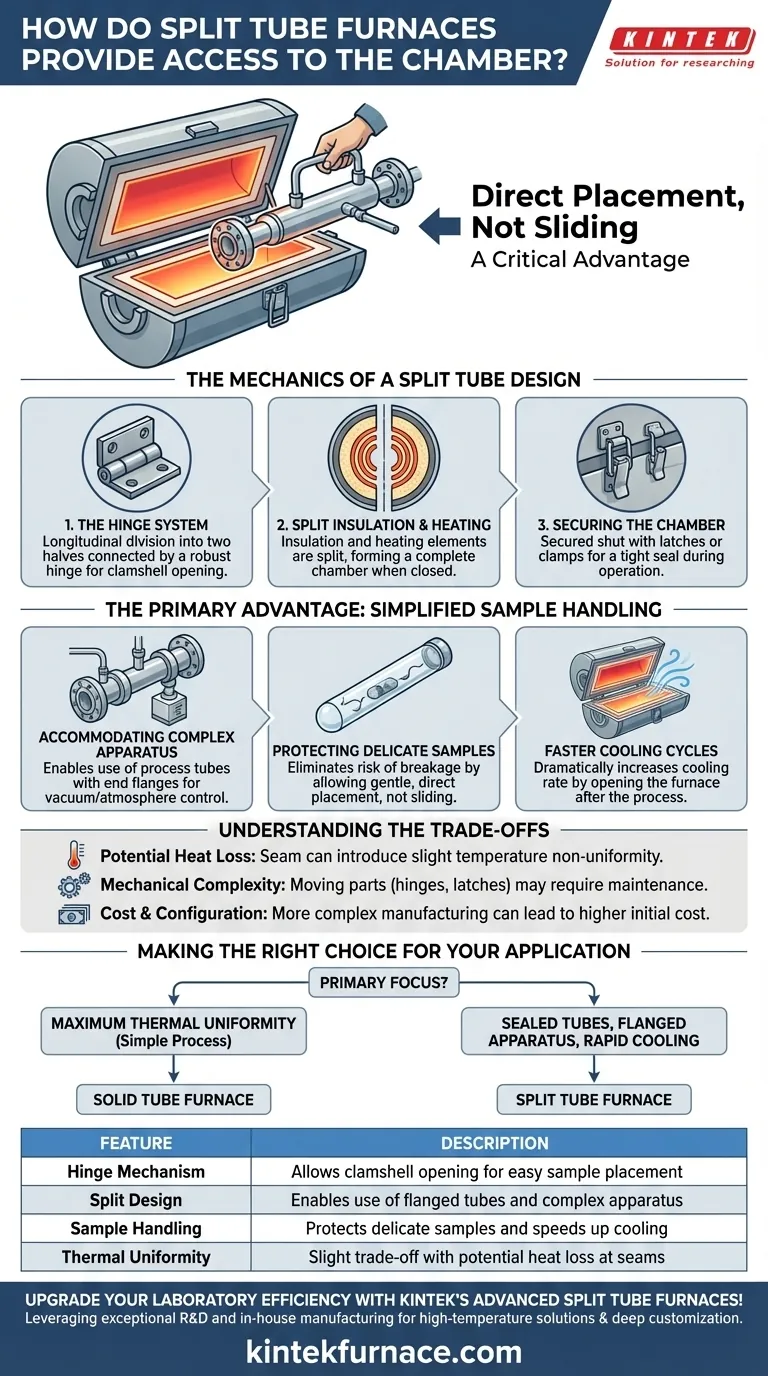

分体式设计的机械原理

分体式管式炉的设计是对常见实验室问题的绝妙解决方案。其功能基于几个关键的工程原理。

铰链系统

炉体沿纵向分成两个半圆柱形部分。这些部分的一侧通过一个坚固的铰链连接，允许上半部分绕着铰链向外枢转。

这种设计使操作人员能够将工艺管直接放置在炉子的下半部分（固定部分）上。

分离式绝缘层和加热元件

为了正常工作，绝缘层和加热元件也在这两部分之间分开。当炉子关闭时，这些部件会接合在一起，形成一个完整的圆柱形加热腔室，环绕着工艺管。

高质量的炉子在设计上确保了两半之间的接缝对热均匀性影响最小。

固定腔室

一旦上半部分放下，炉子就会使用锁扣、夹具或带子固定关闭。这确保了紧密密封，最大限度地减少热量损失，并在高温操作期间保持腔室的结构完整性。

主要优势：简化的样品处理

选择分体式设计的根本原因几乎总是取决于样品和所使用的工艺管的性质。它提供了实心管式炉无法比拟的灵活性。

容纳复杂的装置

最大的好处是能够使用带有端部法兰的工艺管。这些法兰用于在管内创建真空或控制气氛，并且比管本身更宽，使得无法将它们滑入实心炉中。

使用分体式管式炉，可以在将炉子围绕法兰管组件合上之前，将其完全组装好的部件就位。

保护易碎样品

将长而易碎的工作管（通常由石英制成）装入实心炉可能会很困难，并有破损的风险。滑动动作也可能震动或扰动管内已经存在的易碎样品。

分体式管式炉通过允许轻柔的直接放置来消除这种风险。

更快的冷却循环

当工艺完成后，可以将炉子打开。这极大地加快了样品和工作管的冷却速度，从而显着减少了实验运行之间的时间。

了解取舍

尽管分体式设计具有诸多优势，但并非没有需要考虑的方面。了解这些权衡是做出明智决定的关键。

潜在的热损失

两半相遇的接缝是热量损失的潜在点，与完全整体式的实心管式炉相比，可能会在温度分布上引入轻微的不均匀性。

现代设计最大限度地减少了这种影响，但它仍然是分体式设计的根本特征。

机械复杂性

铰链和锁扣是活动部件。随着时间的推移，它们可能会出现磨损或错位，可能需要维护以确保适当密封。

成本和配置

分体式管式炉的制造过程更为复杂，与相同温度范围和腔室尺寸的实心管式炉相比，这可能会导致更高的初始成本。

为您的应用选择合适的产品

选择正确的炉子类型完全取决于您的特定实验或工艺要求。

如果您的主要重点是对简单工艺实现最大的热均匀性： 实心管式炉在温度一致性和较低的初始成本方面可能具有轻微优势。
如果您的主要重点是使用密封工艺管、真空系统或带法兰的装置： 分体式设计不仅仅是一种便利；它是一种必需。
如果您的主要重点是高吞吐量和快速冷却： 能够打开炉子以冷却样品，使分体式成为快速循环时间的更优选择。

最终，铰链设计将管式炉从一个简单的加热设备转变为一个用于复杂材料加工的多功能平台。

摘要表：

特征	描述
铰链机制	允许蛤壳式打开，便于样品放置
分体式设计	能够使用带法兰的管和复杂的装置
样品处理	保护易碎样品并加快冷却速度
热均匀性	在接缝处存在潜在热损失，略有权衡
