在真空炉中，加热元件并非随意放置，而是经过精确设计安装到位。它们通常安装在炉子的内侧壁上，从顶部悬挂，或放置在底部，使用由陶瓷、石英或耐火材料制成的专用硬件。这种方法对于在高温区的极端环境中提供牢固的物理支撑和关键的电气隔离至关重要。
真空炉加热元件的安装方法是一个关键的设计选择，需要在极端温度下稳定物理支撑的需求与防止系统故障的绝对必要的电气隔离之间取得平衡。
核心原理：电气和热量管理
安装加热元件的主要挑战是在真空中管理巨大的热量和高电流。安装系统并非被动组件，而是确保炉子安全有效运行的主动部分。
为什么电气隔离至关重要
加热元件承载着显著的电流。安装硬件必须是坚固的电绝缘体，以防止电流短路到炉体。
诸如陶瓷和石英之类的材料被专门选用，因为它们具有优异的电气绝缘性能，即使在非常高的温度下也能保持。
材料选择的作用
用于挂钩、支架和支撑件的材料必须能够承受炉子的最高工作温度，而不会降解或污染真空环境。
耐火材料和高纯度陶瓷是标准选择，因为它们热稳定性好，且蒸气压非常低，这意味着它们不会“释气”而影响真空度。
常见的安装配置
加热元件的布置直接影响热区的温度均匀性。配置的选择取决于炉子的预期应用和尺寸。
壁挂式安装
这是一种非常常见的方法，将元件固定在炉子的内侧壁上。它们可以通过陶瓷挂钩和支架固定，或者嵌入预制的陶瓷瓦片中，以保护元件和炉子绝缘层。
顶部悬挂
对于某些加热曲线，特别是在高大或圆柱形炉中，可以将元件从炉顶悬挂。这可以实现向下的优异热辐射，并围绕工件。
底部放置
在某些设计中，特别是用于加热大型或扁平工件的底部时，可以将元件放置在炉底。它们始终放置在绝缘陶瓷支撑件上，以确保电气隔离并允许热膨胀。
理解权衡
安装方法的选择绝非随意。这是一个由物理学、材料科学和特定工艺要求驱动的决定。
元件类型决定安装方式
加热元件本身的材料和形状起着重要作用。例如，刚性的二硅化钼元件的支撑方式可能与更柔性的石墨或金属丝元件不同。
对温度均匀性的影响
真空炉的主要目标是加热均匀。元件的布置——无论是两侧、四侧还是全圆柱形——都经过精心设计，以将均匀的热量传递到工件的所有部分。不当的放置或失效的支撑可能导致损坏性的过热或过冷区域。
关于感应加热的说明
区分电阻加热和感应加热很重要。感应加热的真空炉没有内部加热元件。相反，它使用坩埚外部的铜水冷线圈产生强大的磁场，从而加热内部的导电材料。
将此应用于您的工艺
了解您的炉子加热元件的安装方式有助于您诊断问题并理解系统的设计。
- 如果您的主要关注点是最高的温度均匀性：寻找具有多侧加热元件配置的炉子，该配置可以完全包围工件。
- 如果您的主要关注点是工艺效率：安装系统应允许快速加热和冷却循环，而不会因热冲击导致元件或其支撑件过早磨损。
- 如果您的主要关注点是易于维护：设计良好的系统将使元件及其陶瓷绝缘件易于检查和更换。
认识到元件安装背后的原理是可靠运行您的真空炉并获得一致结果的关键。
总结表：
| 安装方法 | 典型位置 | 使用的关键硬件 | 主要优点 |
|---|---|---|---|
| 壁挂式安装 | 内侧壁 | 陶瓷挂钩、支架、瓦片 | 常见，适用于侧面加热 |
| 顶部悬挂 | 从炉顶悬挂 | 陶瓷绝缘件、支架 | 优异的向下热辐射 |
| 底部放置 | 在炉底 | 陶瓷支撑件、块 | 非常适合加热工件底部 |
通过 KINTEK 先进的真空炉解决方案，实现卓越的温度均匀性和工艺可靠性。我们在研发和内部制造方面的专业知识使我们能够为各种实验室提供强大的加热系统，包括箱式炉、管式炉以及真空和气氛炉。我们提供强大的深度定制能力，以设计精确满足您独特热处理要求的加热元件安装配置，确保长期性能和易于维护。立即联系我们的专家讨论我们如何优化您的真空炉应用！

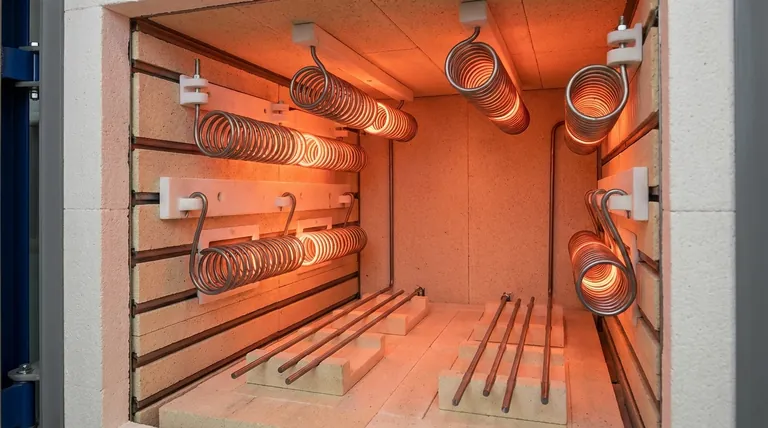

图解指南
