铌箔充当关键的牺牲性屏蔽层，在高温热处理过程中包裹在腔体法兰周围。其主要功能是拦截炉内残留的气体，防止它们与法兰的密封表面发生反应。通过吸收这些污染物，箔材确保法兰保持清洁，并能够形成可靠的超高真空 (UHV) 密封。
核心要点：即使在高质量的真空炉中，高温下残留气体也会氧化铌。用铌箔包裹法兰有效地将箔材“牺牲”给这些杂质，从而保持超导射频 (SRF) 性能所必需的密封表面的完整性。
污染控制机制
“吸气剂”效应
在热处理所需的高温下，铌会变得高度活泼。它充当“吸气剂”，意味着它会主动吸引和吸收环境中的氧气和氢气等气体。
牺牲性屏障
由于箔材与腔体由相同的材料制成，因此它表现出相同的反应性。通过将其包裹在法兰周围，箔材在它们能够到达腔体组件之前就与炉内残留气体发生反应。
箔材基本上是“承受打击”，吸收氧化和污染，而不会影响下方的法兰。
保护关键界面
保持密封表面的完整性
正在保护的特定区域——法兰——是腔体外部在机械上最关键的部分。该表面必须充当垫圈的完美座，以维持真空。
如果该表面被污染或氧化，会形成坚硬、易碎的层。该层会产生不规则性，在组装过程中妨碍形成良好的密封。
确保真空完整性
这种保护的最终目标是在垂直测试和最终组装阶段的可靠性。
超导射频组件需要超高真空 (UHV) 才能运行。如果在热处理过程中法兰表面受到损害，UHV 密封很可能会失效，导致组件在进行昂贵的维修之前无法使用。
关键考虑因素和风险
省略的后果
跳过箔材包裹是一项基本工艺错误。没有这种屏障，沉重的结构法兰就会成为杂质的“吸气剂”。
这会导致表面在化学上发生变化，通常需要进行粗加工或抛光才能恢复，这会带来改变组件精确尺寸的风险。
覆盖一致性
为了使保护有效，包裹必须彻底。箔材中的间隙会让残留气体绕过牺牲层，直接攻击密封表面。
确保工艺可靠性
为确保您的铌腔制备成功，请遵循以下原则：
- 如果您的主要关注点是组装：热处理后立即检查密封表面；清洁的表面表明牺牲性保护成功。
- 如果您的主要关注点是工艺控制：确保标准操作程序规定在装炉前对所有法兰表面进行彻底的箔材覆盖。
可靠的性能始于 pristine 的真空密封，通过简单地应用牺牲层来保护。
总结表：
| 特征 | 热处理中的作用 |
|---|---|
| 材料 | 高纯度铌箔 |
| 主要作用 | 牺牲性“吸气剂”屏蔽层 |
| 保护区域 | 腔体法兰密封表面 |
| 目标污染物 | 残留氧气、氢气和表面氧化 |
| 工艺优势 | 确保可靠的超高真空 (UHV) 密封 |
使用 KINTEK 升级您的热处理精度
不要让残留气体污染损害您的 SRF 性能。KINTEK 提供高性能的炉技术和专业知识，以保护您最关键的组件。
凭借专家级的研发和制造支持，我们提供专业的马弗炉、管式炉、旋转炉、真空炉和化学气相沉积 (CVD) 系统——所有系统均可完全定制，以满足超导腔制备的严格要求。无论您需要精确的温度均匀性还是先进的真空控制，我们的实验室高温炉都能确保您的组件保持 pristine 状态。
准备好优化您的热处理结果了吗？ 立即联系我们，讨论您的定制炉需求。

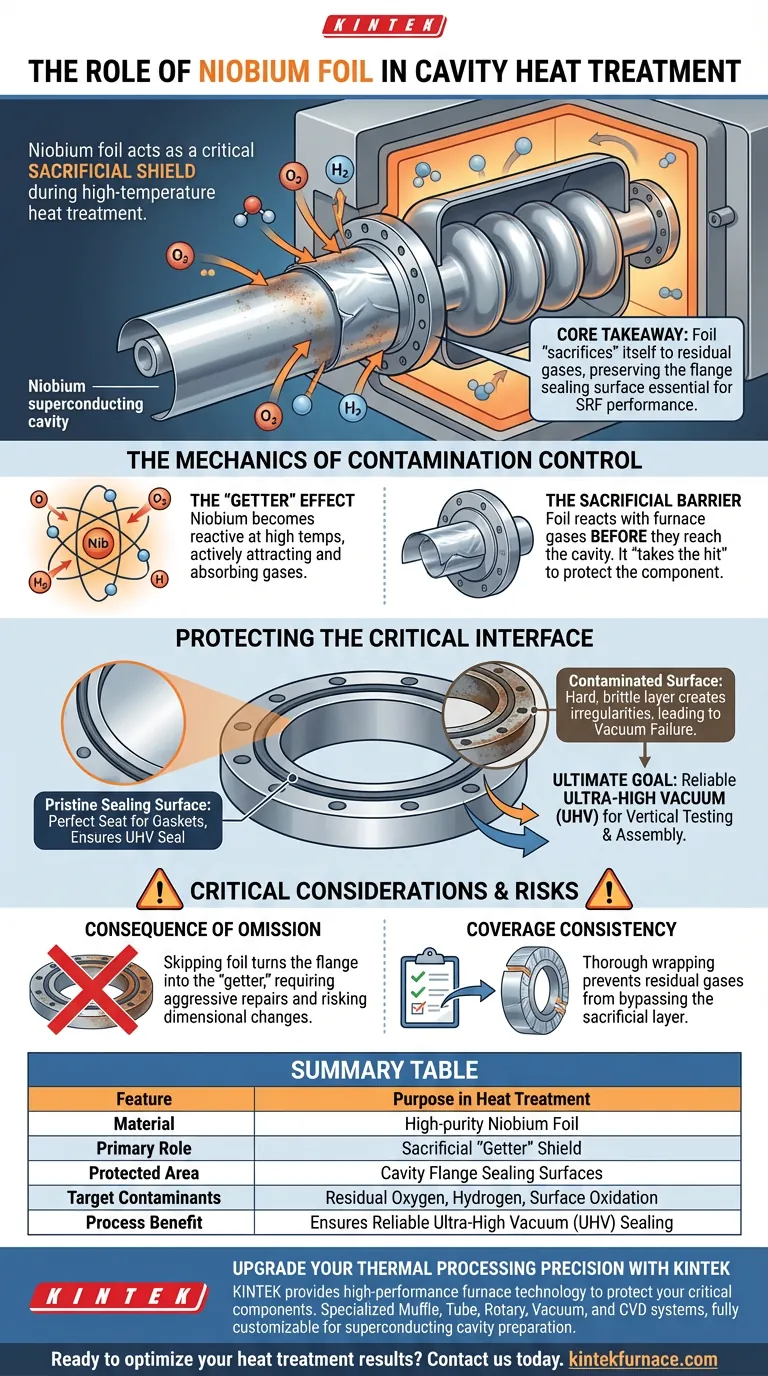

图解指南
参考文献
- Christopher Bate, Jacob Wolff. Correlation of srf performance to oxygen diffusion length of medium temperature heat treated cavities<sup>*</sup>. DOI: 10.1088/1361-6668/ad9fe8
本文还参考了以下技术资料 Kintek Furnace 知识库 .
