要生产高性能氮化硅陶瓷，烧结炉必须能够在受控的氮气压力气氛下维持超过 1800°C 的温度。此外，该系统还需要具备长时间保温的能力——通常约为 120 分钟——以确保完全致密化和相变。
高性能陶瓷需要的不仅仅是热量；它们需要精确控制的环境来管理相变。炉子必须促进溶解-沉淀过程，将 α 相转化为 β 相，通过延长的孔隙填充时间实现超过 97% 的相对密度。
热和气氛先决条件
达到热阈值
炉子必须可靠地达到并保持超过 1800°C 的温度。这种极高的温度是启动氮化硅固结所需的特定化学相互作用的基本催化剂。
氮气压力的作用
在这些温度下，在氮气压力下操作是强制性的。没有这种加压气氛，氮化硅容易分解而不是致密化，从而损害最终产品的结构完整性。
管理相变
热环境必须支持溶解-沉淀过程。该机制负责将材料从 α 相氮化硅转化为所需的 β 相氮化硅。
致密化的机制
创建晶体结构
烧结周期的主要目标是开发交错的柱状晶体结构。这种特定的微观结构赋予了高性能氮化硅其著名的机械性能。
保温时间的重要性
仅有高温是不够的；炉子必须在延长时间内（例如120 分钟）保持这些条件。
实现孔隙消除
在此长时间保温期间，烧结助剂形成的液相会流动填充微观空隙。这个过程对于获得最终材料的相对密度超过 97% 至关重要。
理解权衡：热压与无压
降低热要求
如果炉子采用热压烧结（施加机械压力），与无压或气压系统相比，所需的工艺温度可以降低 100-200°C。
提高机械性能
机械压力提供外部驱动力，促进颗粒重排和塑性变形。这种方法能有效抑制异常晶粒生长，通常能获得更高的强度和导热性。
操作复杂性
虽然热压降低了温度要求，但它增加了在真空或受控环境中保持连续机械压力（例如 10 MPa）的复杂性。这通常是在热能消耗和机械设备复杂性之间的权衡。
为您的目标做出正确选择
选择正确的炉子配置在很大程度上取决于您特定的微观结构和密度目标。
- 如果您的主要关注点是标准的高性能致密化：优先选择能够达到 >1800°C 温度并具有高氮气压力能力的炉子，以在没有机械辅助的情况下驱动 α 相到 β 相的转变。
- 如果您的主要关注点是在较低温度下最大化强度：选择热压烧结炉，利用机械压力在显著降低的热负荷下实现完全致密化和抑制晶粒生长。
真正的高性能陶瓷生产是通过精确平衡热能、大气压力和时间来实现微观层面孔隙消除的结果。
总结表：
| 要求 | 规格 | 目的 |
|---|---|---|
| 烧结温度 | >1800°C (标准) / 1600-1700°C (热压) | 引发化学固结和 α 相到 β 相的转变。 |
| 气氛 | 受控氮气压力 | 防止氮化硅在极端温度下分解。 |
| 保温时间 | ~120 分钟 | 确保完全致密化和孔隙消除。 |
| 目标密度 | >97% 相对密度 | 实现所需的机械强度和结构完整性。 |
| 相变 | α 相到 β 相 | 开发交错的柱状晶体以获得卓越的性能。 |
通过 KINTEK 优化您的先进陶瓷生产
生产高性能氮化硅需要极高的温度控制精度和气氛稳定性。KINTEK 提供最先进的实验室和工业炉解决方案，旨在满足这些严格的要求。
KINTEK 在专家研发和制造的支持下，提供全面的马弗炉、管式炉、旋转炉、真空炉和 CVD 系统，以及专门的高温烧结炉。无论您需要用于气压烧结的高压氮气环境，还是用于热压的机械精度，我们的系统都可以根据您独特的材料研究或生产需求进行完全定制。
准备好在您的陶瓷中实现 97% 以上的相对密度了吗？ 立即联系我们的技术专家，讨论我们的高温解决方案如何提高您实验室的效率和产品质量。

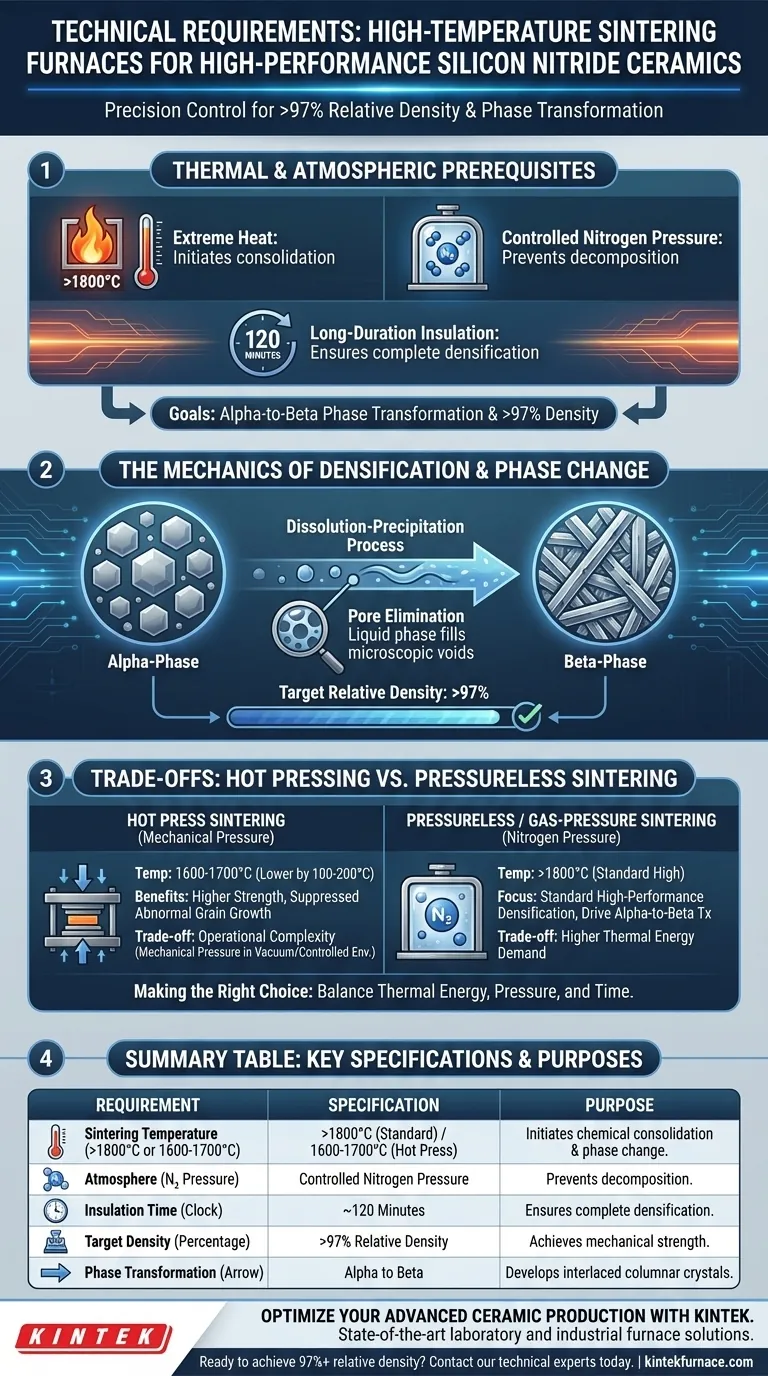

图解指南
相关产品
- 牙科瓷氧化锆烧结陶瓷真空压制炉
- 带变压器的椅旁牙科氧化锆瓷烧结炉，用于陶瓷修复体
- 带石英管或氧化铝管的 1700℃ 高温实验室管式炉
- 用于实验室的 1400℃ 马弗炉窑炉
- 实验室用 1800℃ 高温马弗炉炉
