自动蝶阀和针阀的组合在化学气相沉积（CVD）过程中实现了对腔室压力和反应物浓度的精确、同步控制。通过平衡单体蒸汽进入腔室的速率与排气速率，该系统创造了一个稳定的反应环境，能够实现均匀沉积。
核心要点 针阀精细调节化学前驱体的输入，而蝶阀则调节排气以维持特定的真空设定点。这种双重控制机制对于确保恒定的总压力和反应物密度至关重要，而这对于在复杂的三维几何形状上实现共形涂层是必需的。
腔室稳定化的机械原理
针阀的作用
针阀作为系统的精密输入控制。其主要功能是精细调节单体蒸汽流进入加热真空腔室。
通过微调孔径，针阀可以精确控制引入工艺的前驱体气体的量。这确保了化学反应物以恒定的速率进行分解。
自动蝶阀的作用
自动蝶阀作为输出调节器，位于排气线上。它主动调节排气速率，以将腔室的工作压力维持在特定的目标值，例如 210 mTorr。
随着气体流量的变化或真空泵效率的变化，蝶阀会自动打开或关闭。这种动态调整可以抵消外部变量，从而锁定目标压力。
实现工艺协同
维持恒定的反应物浓度
该系统的真正价值在于两个阀门的同步。仅单独控制流量或压力不足以实现高质量的CVD。
通过使用针阀设置流量，蝶阀设置压力，系统确保了恒定的反应物浓度。这种稳定性可以防止化学反应速率的波动，这对于可预测的结果至关重要。
确保复杂几何形状上的均匀性
当压力和流量稳定时，气体分子的平均自由程变得一致。这使得前驱体气体能够均匀地渗透到所有表面并发生反应。
这对于在金属海绵等三维结构上进行共形涂层尤为重要。没有这种精确控制，内部几何形状或复杂细节可能会获得不均匀的涂层厚度，甚至根本没有涂层。
理解权衡
校准的复杂性
虽然这种双阀方法提供了卓越的控制，但它增加了工艺调整的复杂性。如果针阀允许过多的流量，蝶阀可能完全打开但无法维持低压目标（例如 210 mTorr），从而导致工艺漂移。
振荡的可能性
由于蝶阀对压力变化做出反应，如果控制回路过于激进，则存在“搜索”或振荡的风险。
如果阀门过度校正，压力将在设定点上下持续波动。这种不稳定性可能会干扰沉积速率，导致分层或不一致的薄膜特性，而不是均匀的涂层。
优化您的沉积策略
要有效地利用此控制系统，请根据您的具体输出要求调整阀门设置：
- 如果您的主要关注点是厚度均匀性：优先考虑自动蝶阀设置，以确保压力绝对恒定，从而促进对复杂形状的均匀扩散。
- 如果您的主要关注点是沉积速率：专注于优化针阀以最大化单体吞吐量，确保排气系统有足够的余量在更高的流量下维持真空。
掌握输入流量和排气节流之间的相互作用是将标准CVD工艺转化为高精度制造工具的关键。
总结表：
| 组件 | 主要功能 | 对工艺的影响 |
|---|---|---|
| 针阀 | 精细调节单体蒸汽输入 | 调节反应物浓度和流量 |
| 蝶阀 | 调节排气速率 | 维持目标真空设定点（例如 210 mTorr） |
| 组合系统 | 同步的流量和压力 | 确保在复杂的 3D 几何形状上实现均匀沉积 |
使用 KINTEK 提升您的薄膜精度
实现完美的共形涂层不仅仅需要高质量的阀门；它需要一个完美集成的系统。KINTEK 提供行业领先的研发和制造专业知识，提供全面的CVD 系统、马弗炉、管式炉、旋转炉和真空炉——所有这些都可以完全定制以满足您的特定工艺要求。
无论您是涂覆复杂的金属海绵还是开发下一代材料，我们的专家团队随时准备帮助您优化沉积策略。立即联系 KINTEK 讨论您的独特需求，并了解我们的先进实验室高温解决方案如何提高您的制造精度。

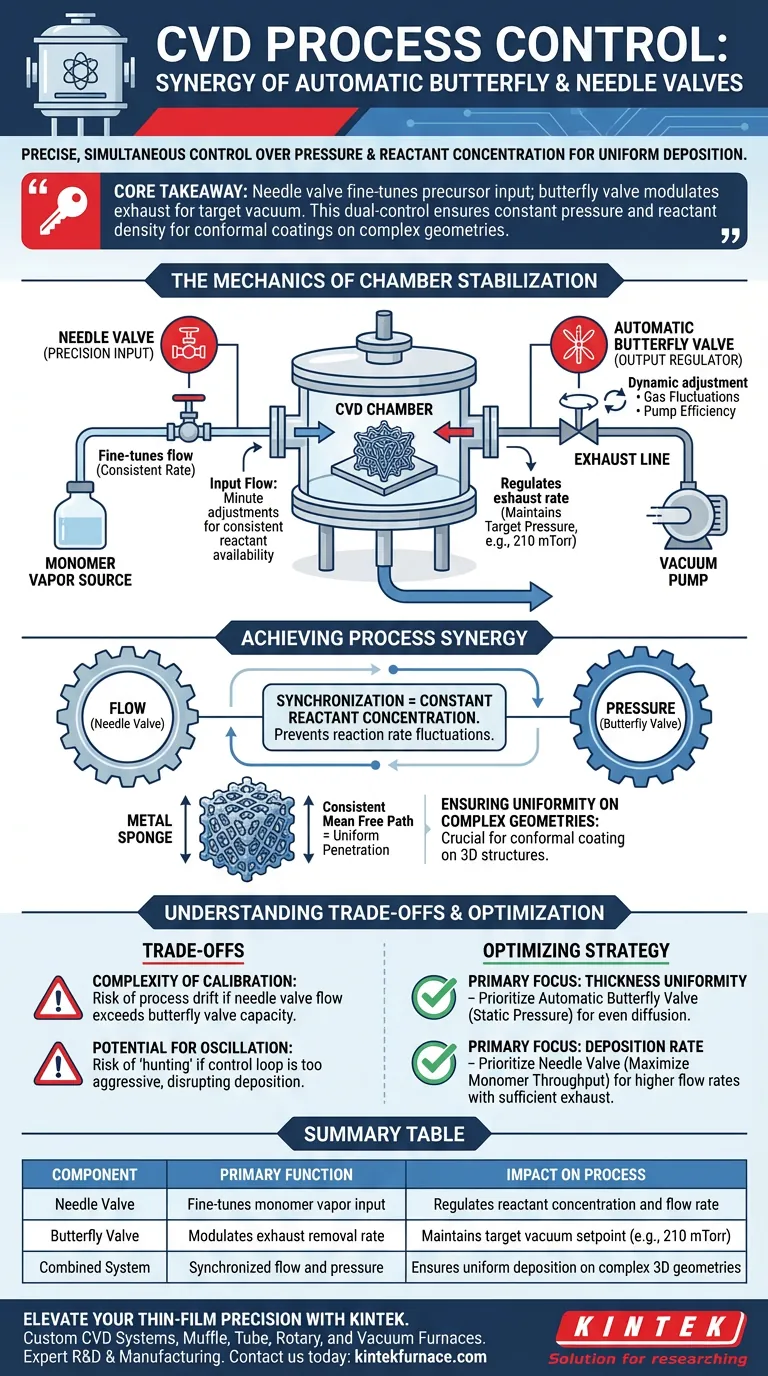

图解指南
