工业真空烧结炉的核心功能在于为WC-8Co硬质合金的生产创造一个可控的环境，以驱动液相烧结。通过在真空下将材料加热至1420°C至1440°C之间，炉子使钴粘结剂液化，使其能够充分润湿碳化钨晶粒。这个过程有效地去除了氧化膜和气体，确保最终的合金达到接近其理论极限的致密化水平。
通过消除大气污染并实现精确的热控制，烧结炉将多孔的粉末压坯转化为致密的固体合金。真空环境是关键变量，它允许钴粘结剂自由流动并粘合碳化钨晶粒，而不会受到氧化的干扰。
实现接近理论的密度
液相烧结的机理
烧结炉在特定的温度范围内运行，对于WC-8Co混合物，通常是1420–1440°C。在这些温度下，钴相从固态转变为液态。
毛细作用和润湿
一旦液化，钴并不仅仅是停留在碳化钨（WC）颗粒之间；它会主动润湿晶粒。毛细力将WC颗粒拉得更近，填充了粉末形态中存在的空隙。
结构固化
这种颗粒的重新排列是驱动致密化的原因。烧结炉保持此温度以确保材料形成连续的固体结构，消除原材料粉末压坯固有的孔隙率。
真空环境的关键作用
去除氧化膜
在钴能够成功润湿碳化钨之前，粉末表面必须是洁净的。真空环境会剥离粉末表面的氧化膜，否则这些氧化膜会阻碍结合。
消除吸附气体
原材料粉末通常含有吸附气体，这些气体在加热过程中可能会被困在材料内部。真空有效地提取了这些挥发性杂质和气体。
防止孔隙形成
通过在材料密封之前去除这些气体，烧结炉可以防止内部孔隙的形成。这确保了最终烧结体是致密的，并满足设计的机械性能要求。
理解权衡
加热速率与粘结剂去除
标准的真空烧结循环通常在初始阶段采用缓慢的加热速率（例如，0.2 °C/min）。这对于热脱脂是必要的，允许残留的粘结剂温和地逸出，而不会导致零件开裂。然而，与感应加热等快速技术相比，这会显著延长总循环时间。
真空度与元素蒸发
虽然高真空（例如，$2.5 \times 10^{-2}$ Pa）对于清洁晶界至关重要，但在峰值温度下的极端真空条件可能会导致钴粘结剂本身蒸发。该过程需要平衡，有时会引入氩气的部分压力来抑制蒸发，同时保持保护。
为您的目标做出正确选择
为了最大限度地提高您的WC-8Co生产性能，请根据您的具体质量指标来调整您的烧结炉操作。
- 如果您的主要重点是最大密度：严格将温度保持在1420°C至1440°C之间，以确保钴相的最佳流动性，而不会引起过度的晶粒生长。
- 如果您的主要重点是机械强度：优先考虑烧结前的真空度，以确保完全去除氧化膜和吸附气体，从而形成更清洁的晶界。
真空烧结炉的最终价值在于其能够将高温与无污染物环境同步，将原材料粉末转化为高性能的工业工具。
总结表：
| 特性 | WC-8Co烧结要求 | 对最终合金的影响 |
|---|---|---|
| 烧结温度 | 1420°C - 1440°C | 使钴液化，实现最佳晶粒润湿 |
| 真空度 | 高真空（$2.5 \times 10^{-2}$ Pa） | 去除氧化膜并防止内部孔隙 |
| 加热速率 | 缓慢（约0.2 °C/min） | 确保安全的热脱脂，无开裂 |
| 气氛 | 真空/部分氩气 | 防止污染并抑制钴蒸发 |
通过KINTEK提升您的硬质合金生产
使用KINTEK先进的热处理解决方案，最大限度地提高您的WC-8Co合金的密度和机械强度。我们拥有专业的研发和精密制造支持，提供高性能的真空、马弗炉和CVD系统，可满足液相烧结的严苛要求。无论您需要定制化的炉温参数来防止元素蒸发，还是需要特殊的加热循环来进行结构固化，我们的系统都能确保您的材料达到其理论极限。
准备好优化您的烧结工艺了吗？立即联系KINTEK，与我们的专家就您独特的实验室或工业高温需求进行咨询。

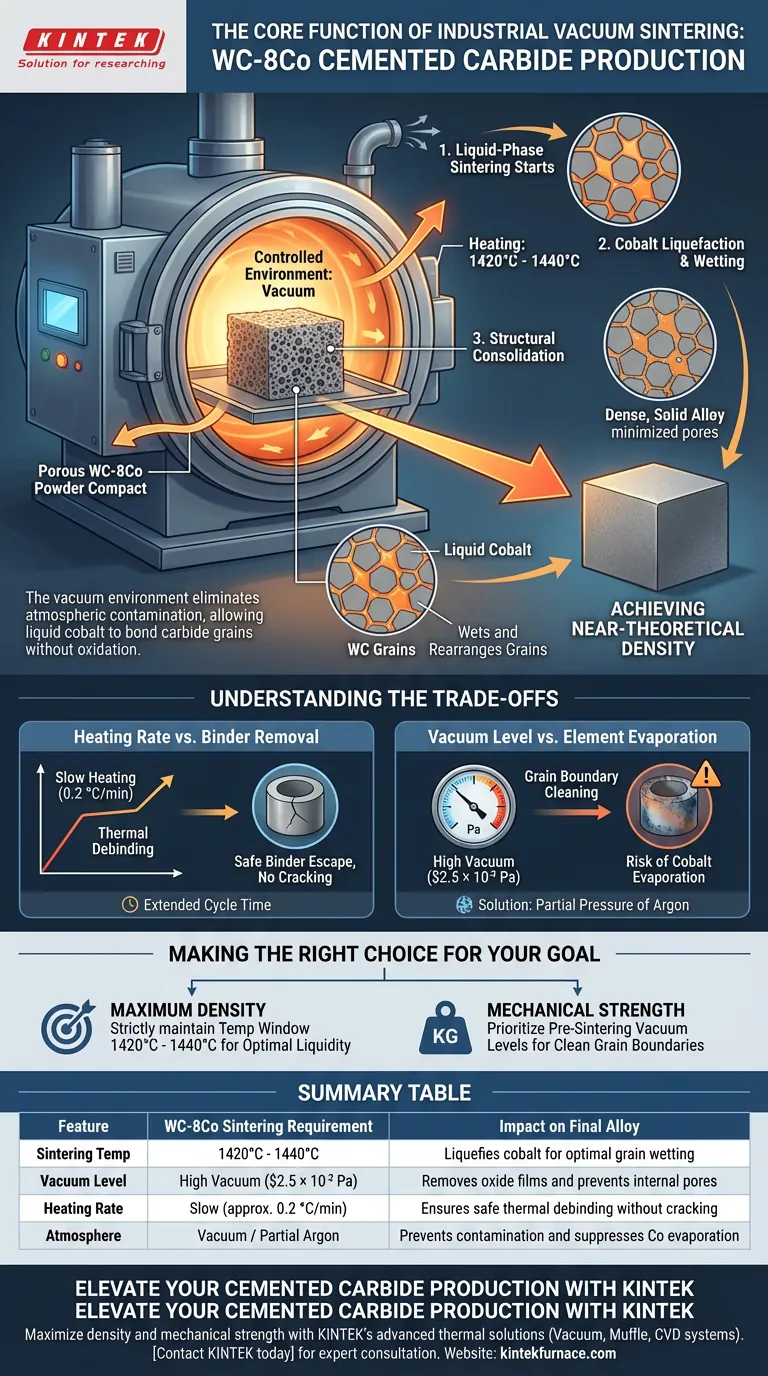

图解指南
