其核心在于，一个完整的高温蒸馏炉真空系统是一个多级组件，旨在创建、测量和控制一个低于大气压的环境。 主要组件包括真空泵组（几乎总是包含前级泵和高真空泵）、用于监测压力的真空计以及一系列用于管理过程的控制阀。这些元件通过防漏管道与炉体本身相连。
关键在于，炉体真空系统不仅仅是排除空气；它是一个动态控制系统。每个组件都扮演着顺序角色，首先创建粗真空，然后是高真空，从而能够精确管理高温蒸馏所需极低的压力环境。
炉体真空系统剖析
真空系统的主要功能是分阶段地抽空炉体。它必须首先清除大部分空气，然后继续抽出残留气体和释放的气体，以达到并维持蒸馏所需的极低压力。
泵系统：真空的引擎
任何真空系统的核心都是其泵组，它们通常采用两级过程来高效地达到目标压力。
- 前级泵（粗抽泵）： 这是执行初始“重体力活”的泵。它将炉体腔内的绝大部分空气从大气压抽至粗真空水平。常见的类型包括旋片泵和滑阀泵。
- 高真空泵： 此泵无法在大气压下工作，只有在前级泵完成工作后才能启动。它将压力从粗真空抽至工艺所需最终的高真空水平。常见的类型包括罗茨泵（通常用作增压泵）、扩散泵或分子泵。
测量与控制：操作的大脑
如果没有测量和控制能力，制造真空是毫无用处的。这些组件可确保工艺的精确性、可重复性和安全性。
- 真空计： 这些传感器提供炉体腔内压力的连续实时测量。使用不同类型的真空计来精确测量从粗真空到高真空的各种真空范围。
- 控制阀： 这些组件充当真空管道内的闸门。它们用于将炉体与泵隔离开，调节泵速，或允许受控地引入惰性气体。
真空系统如何融入更大的炉体
真空系统是确保整个炉体组件正常运行的关键子系统。它与加热、控制和冷却系统直接协同工作。
真空腔体和加热元件
真空腔体（或炉体）是发生蒸馏的密封容器。其内部产生的真空至关重要，原因有二：它防止高温加热元件（如石墨）氧化和烧毁，并防止被处理的材料与空气发生反应。
温度和冷却系统
温度控制系统（通常使用热电偶和控制器）与真空系统协同工作。通过降低压力，真空系统降低了材料的沸点，从而允许在更易于管理的温度下进行蒸馏。同样，冷却系统通常在真空或受控惰性气氛下运行，以在冷却阶段获得特定的材料性能。
理解权衡与陷阱
设计和操作真空系统需要平衡性能、成本和复杂性。对这些权衡的误解可能导致工艺失败。
泵的选择至关重要
高真空泵的选择会产生重大影响。扩散泵坚固耐用且成本效益高，但使用油，这会带来少量污染炉体腔的风险（称为“反流”）。无油分子泵提供更清洁的真空，但成本更高，且对机械冲击敏感。
持续的战斗：泄漏和释气
真空系统的性能取决于其密封性。即使是微小的泄漏也可能阻止系统达到目标压力，从而影响整个蒸馏过程。此外，炉体内的材料（包括被处理的材料）在真空加热时会释放捕获的气体和水分，这种现象称为释气。真空系统必须足够强大，能够克服泄漏和释气，以维持所需的压力。
集成控制的复杂性
要成功进行蒸馏，需要一个复杂的控制系统来管理温度斜坡和真空度之间的相互作用。它不是一个简单的“开/关”操作；它是一个精心编排的序列，必须精确地根据温度管理压力，以达到预期的结果。
如何将此应用于您的项目
您选择的组件应直接由蒸馏过程的具体要求驱动。
- 如果您的主要重点是最终纯度： 优先选择无油高真空泵（如分子泵），以消除任何碳氢化合物污染的风险。
- 如果您的主要重点是高吞吐量和速度： 大型前级泵与罗茨增压泵配合使用，可为工业规模的操作提供非常快的抽空时间。
- 如果您的主要重点是工艺通用性： 投资于带有高精度真空计和自动阀门的先进控制系统，以处理各种材料和蒸馏曲线。
通过了解这些核心组件的功能和相互作用，您可以确保您的真空系统提供成功材料转化所需的精确环境控制。
总结表：
| 组件 | 主要功能 | 关键类型 |
|---|---|---|
| 前级泵 | 从大气压到粗真空的初始抽空 | 旋片泵、滑阀泵 |
| 高真空泵 | 实现工艺所需的最终高真空 | 扩散泵、分子泵、罗茨增压泵 |
| 真空计 | 测量不同真空范围内的压力 | 皮拉尼真空计、电容式压力计、离子规 |
| 控制阀 | 隔离、节流和管理气体引入 | 隔断阀、节流阀、进气阀 |
准备好为您的高温蒸馏工艺构建高性能真空系统了吗？ KINTEK 的先进高温炉，包括我们可定制的真空和气氛模型，均采用精密设计。凭借我们卓越的研发和内部制造能力，我们提供集成了真空系统的强大解决方案，可根据您的特定纯度、吞吐量和通用性需求进行定制。立即联系我们的专家，讨论我们如何优化您的材料转化过程。

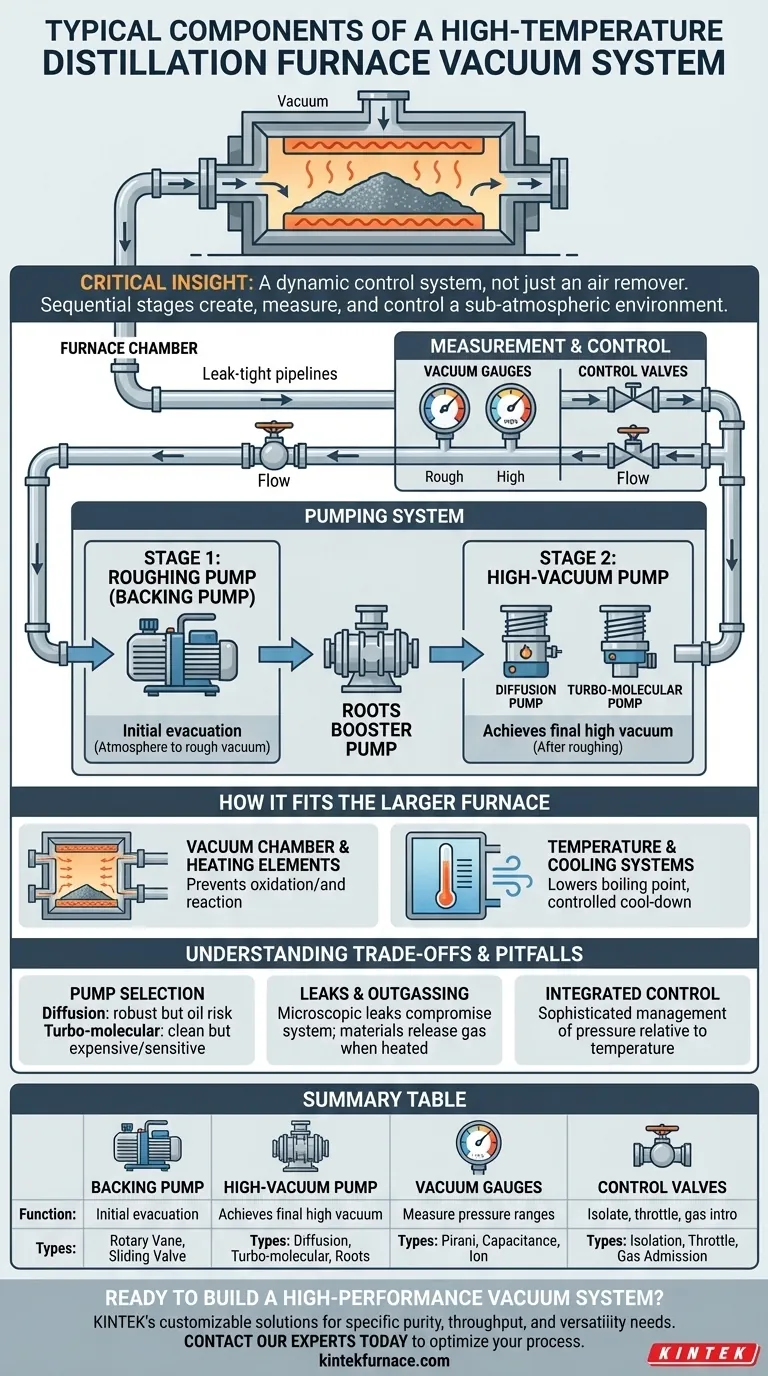

图解指南
