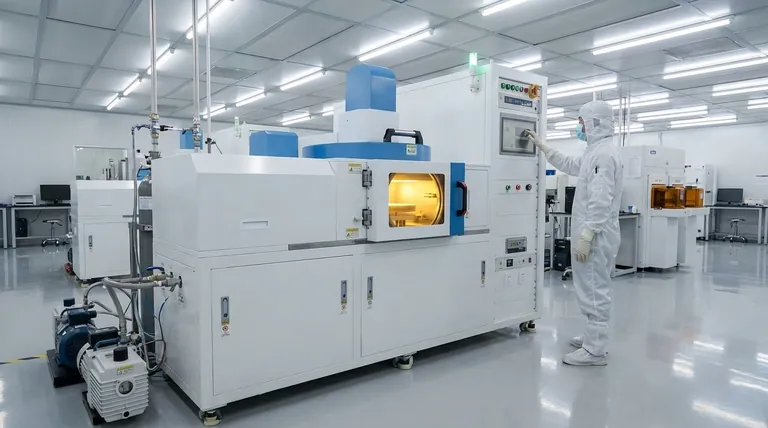

通过化学气相沉积（CVD）沉积二氧化硅（SiO₂）是半导体制造、光学和其他高科技行业的关键工艺。根据前驱体气体、温度范围和系统类型（如 LPCVD、APCVD 或 PECVD 机器 ).关键技术包括硅烷-氧反应、二氯硅烷-氧化亚氮工艺和基于 TEOS 的沉积，每种技术在薄膜质量、阶跃覆盖率和与下游工艺的兼容性方面都有明显优势。掺杂（如磷或硼）可进一步调整 SiO₂ 的特性，以满足表面平面化或介电层等特定应用的需要。
要点说明：
-
用于 SiO₂ 沉积的初级 CVD 方法
-
硅烷 (SiH₄) + 氧气 (O₂):
- 工作温度为 300-500°C，是低温应用的理想选择。
- 可生产高纯度的 SiO₂，具有良好的阶跃覆盖率。
- 常用于 PECVD 机器 集成电路系统。
-
二氯硅烷（SiH₂Cl₂）+氧化亚氮（N₂O）:
- 高温工艺（约 900°C）可生产热稳定薄膜。
- 适用于 LPCVD 系统，可在复杂几何形状上形成厚度均匀的薄膜。
-
四乙基正硅酸盐（TEOS）:
- 在 650-750°C 下沉积，具有极佳的一致性。
- 广泛用于金属间电介质的 APCVD。
-
硅烷 (SiH₄) + 氧气 (O₂):
-
掺杂二氧化硅变体
-
磷硅酸盐玻璃 (PSG):
- 含有磷化氢 (PH₃)，可在 >1000°C 温度下增强流动性能，使表面平滑。
-
硼磷硅酸盐玻璃 (BPSG):
- 结合 PH₃ 和二硼烷 (B₂H₆)，在 ~850°C 下流动，用于浅沟隔离。
-
磷硅酸盐玻璃 (PSG):
-
系统类型及其作用
-
低压化学气相沉积（LPCVD）:
- 确保高均匀性和高密度，适合批量加工。
-
APCVD（常压 CVD）:
- 设置更简单，但不够均匀；通常用于厚膜。
-
PECVD 机器
(等离子体增强型化学气相沉积设备）:
- 通过等离子活化实现低温沉积（≤400°C），这对温度敏感基底至关重要。
-
低压化学气相沉积（LPCVD）:
-
专业 CVD 技术
- 金属有机物化学气相沉积（MOCVD）:适用于使用有机金属前驱体的掺杂氧化物。
- 快速热化学气相沉积（RTCVD）:通过快速加热周期减少热预算。
-
工业应用
- 半导体器件（栅极氧化物、层间电介质）。
- 光学涂层（抗反射层）。
- MEMS 封装（保形 SiO₂ 隔离层）。
每种方法都要在温度、薄膜质量和设备复杂性之间进行权衡。例如，虽然 TEOS 具有出色的保形性，但它需要的温度却高于硅烷基 PECVD 机器 工艺。选择正确的方法取决于基底的限制、所需的薄膜特性以及生产的可扩展性。在您的应用中，您是否考虑过掺杂会如何影响二氧化硅的介电常数？
总表：
| 方法 | 前体 | 温度范围 | 主要优势 | 通用系统 |
|---|---|---|---|---|
| 硅烷 + 氧气 | SiH₄ + O₂ | 300-500°C | 高纯度、良好的阶跃覆盖 | PECVD |
| 二氯硅烷 + N₂O | SiH₂Cl₂ + N₂O | ~900°C | 热稳定、均匀 | LPCVD |
| TEOS | 四乙基正硅酸盐 | 650-750°C | 出色的一致性 | 气相化学气相沉积 |
| PSG | SiH₄ + PH₃ | >1000°C | 流动性能增强 | LPCVD |
| BPSG | SiH₄ + PH₃ + B₂H₆ | ~850°C | 浅沟隔离 | LPCVD |
