从本质上讲，回转窑是一个为高温物料处理而设计的集成系统。 其主要的结构部件包括圆柱形钢制筒体、保护性的内部耐火衬里、提供旋转的驱动组件，以及由托轮和支撑辊组成的坚固支撑系统，后者承受着巨大的负荷。这些元件协同工作，在连续、受控的过程中输送、加热和转化物料。
回转窑不仅仅是一个炉子；它是一台动态的机器。其结构完整性依赖于管理巨大重量和热膨胀的支撑系统（托轮和支撑辊），而其操作成功则取决于驱动系统和密封件，以确保受控的旋转和稳定的内部气氛。
核心结构：筒体与支撑
窑的机身及其支撑系统是其操作的基础。这些部件必须同时承受巨大的机械应力和极端温度。
窑筒体
窑筒体是主要的圆柱形机身，由重型钢板构成。它相对于水平面有轻微的倾斜，通常在 1% 到 4% 之间，利用重力帮助物料在旋转过程中从进料端移动到出料端。
耐火衬里
在钢制筒体内部是耐火衬里。这种耐热材料层（如耐火砖或浇注陶瓷）保护钢制筒体免受内部极端工艺温度的影响，这些温度可能超过 2,000°F (1,100°C)。
托轮（轮胎）
安装在回转窑筒体外部的大型钢制环带被称为托轮或轮胎。它们唯一的目的是将回转窑及其内容的全部重量传递给下方的支撑系统。
支撑辊（耳轴轮）
托轮放置在成对的支撑辊上，也称为耳轴轮。这些重型辊子是承受窑径向载荷的轴承，使庞大的结构能够以最小的摩擦力旋转。
推力辊
为了防止倾斜的回转窑缓慢向下滑动，一个或多个推力辊被定位以抵住托轮的侧面。这些辊子管理轴向（纵向）力，并将回转窑保持在正确的位置。
机械系统：驱动旋转
回转窑的运动不是被动的；它是一个精确控制的机械动作，决定了整个工艺的效率。
驱动组件
驱动组件是回转窑的动力源。它由一个强大的电动机连接到一系列齿轮减速器，从而带动一个小齿轮转动。
大齿圈
这个小齿轮与一个巨大的齿轮啮合，该齿轮被称为大齿圈，安装在回转窑筒体的周边。小齿轮与大齿圈的啮合最终带动整个回转窑旋转。
控制的旋转速度
回转窑旋转得非常慢，通常在每分钟 0.5 到 5 转 (RPM) 之间。这个速度经过仔细控制，以管理物料的停留时间——即物料在窑内停留的时间——这对于确保所需的化学反应或物理变化完成至关重要。
热力系统：产生和容纳热量
回转窑的最终目的是热处理，这需要一个高效的产热和容热系统。
燃烧器
位于回转窑出料端的强力燃烧器是主要的热源。它燃烧燃料（如天然气、煤或油）以产生流过回转窑的热气体，通常与物料流动方向逆流，以实现最大的热效率。
进料口和出料口
静止的进料口（或进料端）和出料口提供了待处理物料的入口和出口点。进料系统引入原材料，而出料口将成品物料引导出来进行冷却和进一步处理。
窑密封件
密封件位于旋转的窑筒体与静止的进料口和出料口相遇的地方。它们的功能至关重要：它们可以防止冷空气被吸入窑内，并阻止热工艺气体逸出，这对维持温度控制和热效率至关重要。
理解权衡和系统依赖性
回转窑是一个系统，其中每个部件的性能都会影响其他部件。了解这些相互作用是实现可靠运行的关键。
热膨胀与结构完整性
强烈的热量会导致钢制筒体显著膨胀。托轮的设计（通常安装方式允许其相对于筒体有轻微的移动）以及支撑系统的对准都必须适应这种膨胀。未能做到这一点可能会引起巨大的应力，并导致结构失效。
耐火衬里的磨损与维护
耐火衬里是一个易损部件，会因热量、化学侵蚀和磨损而随时间而腐蚀和降解。它的状况是回转窑热效率和操作安全的主要因素。定期检查和更换是任何窑维护预算和停机时间表的重要组成部分。
对中的关键性
支撑辊的正确对中是不可协商的。即使是轻微的对中不良也会将回转窑的巨大重量集中在辊子和托轮的小面积上，导致加速和不均匀的磨损。严重的对中不良会损坏驱动齿轮，甚至使窑筒体变形。
根据您的目标做出正确的选择
了解每个组件的功能，可以帮助您将注意力集中在对您特定目标最重要的地方。
- 如果您的首要重点是维护和可靠性： 最应关注支撑系统（辊子、托轮）、推力组件和耐火衬里，因为这些是最常见的磨损和故障点。
- 如果您的首要重点是工艺效率： 您的关键部件是燃烧器、密封件和驱动系统，它们直接控制传热、气氛完整性和物料停留时间。
- 如果您的首要重点是设计或采购： 请认识到筒体、支撑系统和驱动系统必须作为一个整体进行工程设计，以处理您应用中特定的负载、温度和材料特性。
了解这些核心组件如何作为一个集成系统运行，是优化性能和确保长期操作可靠性的第一步。
摘要表：
| 组件 | 功能 | 关键细节 |
|---|---|---|
| 窑筒体 | 用于物料输送的圆柱形机身 | 由钢制成，倾斜 1-4% 以实现重力流动 |
| 耐火衬里 | 保护筒体免受高温影响 | 使用耐火砖或陶瓷，承受 >2000°F |
| 托轮 | 将重量传递给支撑系统 | 安装在筒体外部的钢制环带 |
| 支撑辊 | 承受旋转的径向载荷 | 重型辊子，需要精确对中 |
| 推力辊 | 防止轴向移动 | 抵住托轮以保持位置 |
| 驱动组件 | 驱动旋转 | 电机、减速器、小齿轮，速度 0.5-5 RPM |
| 大齿圈 | 从驱动系统传递旋转 | 与小齿轮啮合的大齿轮 |
| 燃烧器 | 主要热源 | 位于出料端，使用燃气等燃料 |
| 密封件 | 容纳热量和气体 | 位于旋转筒体和静止端头之间 |
| 进料/出料端头 | 物料进出点 | 用于进料和产品处理的静止部件 |
利用 KINTEK 的先进回转窑解决方案优化您的高温处理！ 我们利用卓越的研发和内部制造能力，为各个实验室提供可靠的定制工程系统。我们的产品线包括回转炉、马弗炉、管式炉、真空和气氛炉以及 CVD/PECVD 系统，所有这些都以强大的深度定制为后盾，以满足您独特的实验需求。提高效率、确保耐用性并实现精确的热控制——立即联系我们，讨论我们如何支持您的目标！

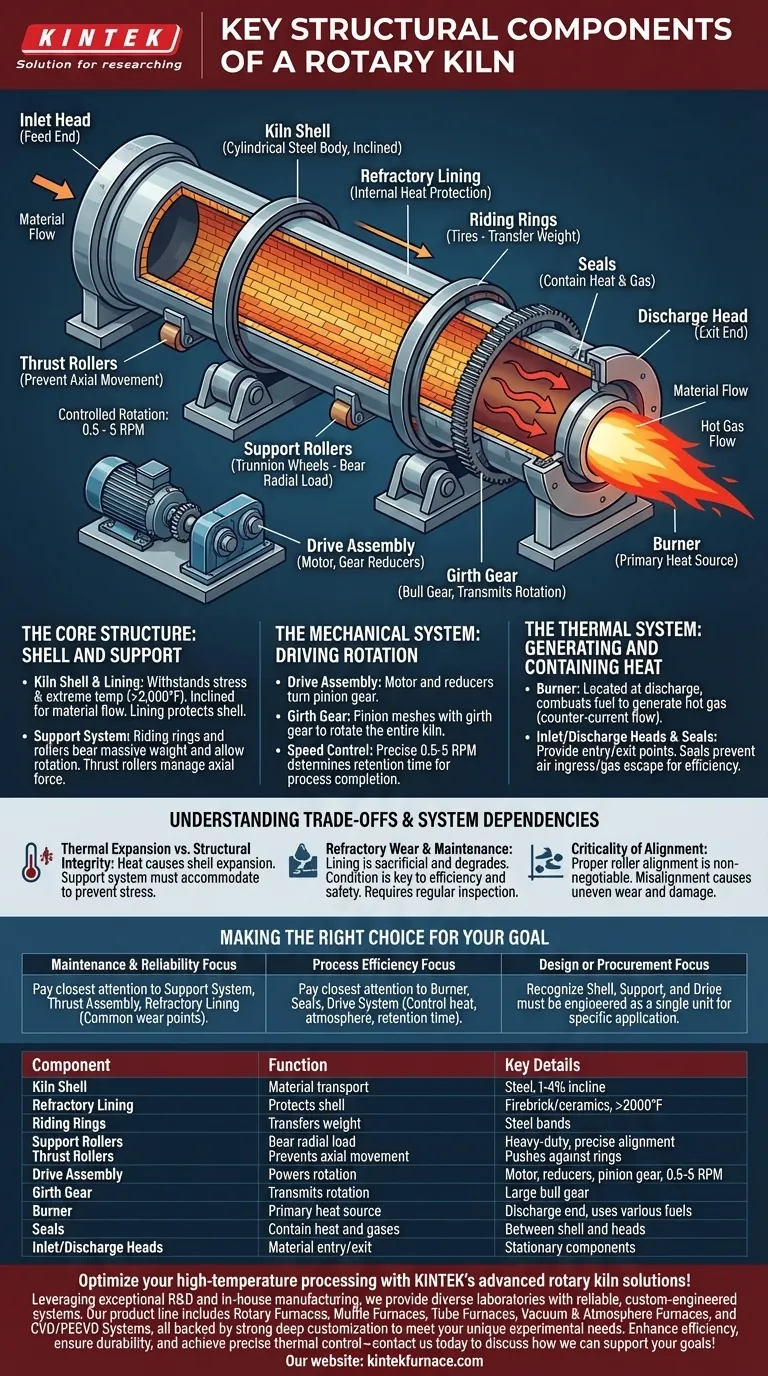

图解指南
