在真空炉中，石墨加热元件最常见的布置方式是采用360°圆形或八边形配置，适用于圆柱形热区。对于矩形热区，设计者则采用扁带状或管状元件形式，以达到同样均匀、高效加热的目标。
石墨加热元件的物理布置并非随意，而是出于对炉体热区几何形状的深思熟虑而设计的选择，旨在最大化辐射表面积并确保卓越的温度均匀性。
石墨在真空环境中的作用
在探讨具体配置之前，至关重要的是理解为何石墨是此类应用中的优选材料。其特性使其特别适用于真空炉中苛刻的高温条件。
真空运行的关键特性
石墨可在极高温度下运行——在真空中可达2200°C，在惰性气体气氛中甚至可达3000°C。
它具有非常低的蒸汽压，这对于最大限度地减少真空内产品污染至关重要。
此外，石墨具有出色的抗热震性，可防止其在快速加热和冷却循环中开裂。
为最大化辐射而设计
真空中的加热主要通过辐射实现。因此，元件通常设计成宽带状或带状。
这种形状最大化了物理表面积，进而产生了大的辐射表面积，从而最有效地将热量传递给工件。
现代石墨元件的演变
早期的石墨元件笨重，且在电气连接处容易发生故障。
材料科学和制造方面的现代进步克服了这些问题。如今的石墨是一种高度可靠且广受欢迎的材料，以其长使用寿命和化学惰性而闻名。
核心配置及其应用
配置的选择直接对应于炉体热区的形状。目标始终是围绕工件进行均匀加热。
圆形和八边形布置
这是最常见的配置，提供360°加热覆盖。
它们是具有圆柱形热区的炉子的标准配置，确保热量从各个方向均匀地辐射到中心。这种设计以提供出色的温度均匀性而闻名。
扁带状和管状元件
当炉子需要矩形热区时，圆形设计就不太适用了。
在这种情况下，会布置扁带状或管状元件来衬砌热区的内壁。这提供了必要的设计灵活性，同时仍然可以在非圆柱形空间中实现均匀的热量分布。
理解材料的权衡
虽然石墨通常是首选，但它是用于真空炉加热元件的几种材料之一。了解替代品为其选择提供了关键的背景。
石墨：耐用的主力
选择石墨是因为其耐用性、相对低成本以及处理极高温度（高达2200°C）的能力。它是各种热处理应用中最常见的选择。
钼：清洁专家
钼用于对清洁真空环境有极高要求的应用，因为它比石墨具有更低的蒸汽压。其温度极限通常在1600°C左右。
钨：极端温度专家
对于需要最高温度的应用，钨是首选材料，能够承受高达2200°C或更高的温度。它通常是最昂贵的选择。
为您的炉子做出正确选择
您的最佳配置取决于您炉子的物理设计和您工艺的具体要求。
- 如果您的主要重点是标准的圆柱形热区：360°圆形或八边形石墨配置是确保均匀加热的行业标准。
- 如果您的主要重点是定制或矩形热区：扁带状或管状石墨元件为这些特定几何形状提供了必要的设计灵活性。
- 如果您的主要重点是大多数应用中具有成本效益的耐用性：与更专业的金属相比，石墨仍然是首选材料。
- 如果您的主要重点是极其清洁的工艺或极端温度：您可能需要评估使用钼或钨代替石墨的权衡。
最终，将加热元件的材料特性和物理几何形状与您的炉子设计相结合，是实现高效可靠的热处理过程的关键。
总结表：
| 配置 | 理想热区形状 | 主要优势 |
|---|---|---|
| 圆形/八边形 | 圆柱形 | 360°加热，实现卓越的均匀性 |
| 扁带状/管状 | 矩形 | 为定制几何形状提供设计灵活性 |
通过 KINTEK 的定制高温炉解决方案实现巅峰性能
选择正确的石墨加热元件配置对于您的真空炉的效率和温度均匀性至关重要。在 KINTEK，我们利用卓越的研发和内部制造能力，提供先进的定制高温炉解决方案，以满足您独特的实验要求。
我们广泛的产品线——包括马弗炉、管式炉、旋转炉、真空及气氛炉以及 CVD/PECVD 系统——均拥有强大的深度定制能力作为支撑。无论您需要带360°加热的标准圆柱形热区，还是定制的矩形设计，我们都能为您的实验室打造完美的解决方案。
准备好优化您的热处理工艺了吗？ 立即联系我们的专家，讨论我们的耐用、高性能石墨加热元件如何提升您的应用。

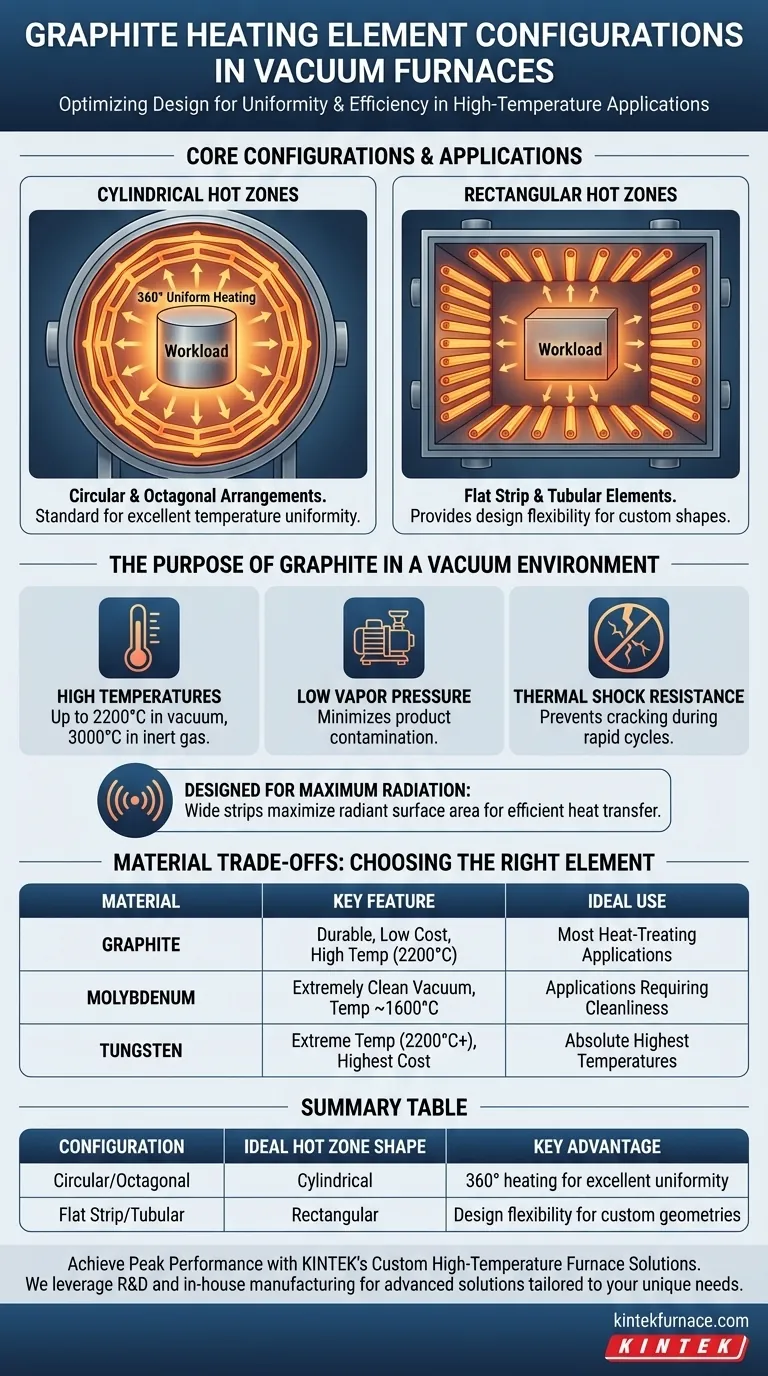

图解指南
