从本质上讲，真空炉是通过一个动态且持续的过程来维持其真空状态的。 一个强大的真空泵系统会主动将空气和其他气体从一个密封的腔室中抽出，而炉体本身的坚固结构则防止气氛泄漏回来。这不是一次性的事件，而是一项持续的努力，以抵消任何残留气体或被加热材料释放出的新气体。
关键在于要明白，维持真空不是一个静态状态，而是一个主动的过程。它依赖于一个物理密封的腔室以最大限度地减少泄漏，以及一个持续运行的泵系统来清除在加热循环中存在或释放的任何气体。
真空系统的结构
真空炉不仅仅是一个加热箱；它是一个经过精密设计的系统，其中每个组件在创造和维持真空环境方面都起着关键作用。
密封腔室：第一道防线
该过程始于炉体腔室的物理完整性。该腔室通常是一个由高强度钢板焊接而成的双层容器。
这种双层设计通常用作一个水套，允许冷却水循环。这可以防止外壁和关键密封件过热，这对于在高温度操作过程中保持可靠的真空密封至关重要。
炉门是一个关键的可动部件，必须形成完美的密封。它使用坚固的机械装置，如齿轮和齿条驱动，以及特殊的O形圈或密封件，以确保每次都能密闭。
泵送系统：操作的核心
没有哪个腔室是绝对完全密封的，而且材料在加热时会释放气体（这个过程称为放气）。这时就需要真空泵系统。它不是一个单一的泵，而是由一系列泵分阶段工作的。
- 机械泵和增压泵： 这些通常被称为“粗抽”泵。它们负责最初的重体力活，去除腔室内绝大多数（超过99%）的空气，将压力从大气压降低到低真空状态。
- 高真空泵： 一旦粗抽泵完成了工作，高真空泵就会接管。这些通常是扩散泵或涡轮分子泵，它们能够清除剩余的稀疏分子，以达到非常深的真空水平。
这种多级系统是必要的，因为不同的泵技术在不同的压力范围内效率不同。
阀门和真空计：控制和测量
系统通过一系列真空阀门进行控制，这些阀门用于隔离系统的不同部分并控制抽气顺序。
同时，真空测量装置（真空计）不断监测腔室内的压力。这提供了控制泵和确保精确满足工艺参数所需的反馈。
持续的真空之战
维持真空是对抗两个主要对手的持续斗争：物理泄漏和工件本身释放的气体。
泄漏的挑战
即使是焊缝、密封件或接头中最小的瑕疵，也可能形成空气进入炉内的泄漏路径。泵系统必须持续运行，以克服这些泄漏并维持目标压力。这就是为什么定期维护和泄漏检查对可靠的炉运行至关重要。
放气的难题
随着材料，特别是金属和陶瓷被加热，它们会释放出表面和本体中捕获的气体和蒸汽。这种放气会显著增加腔室内的压力。
高真空泵必须有足够的容量，以便在释放出的气体出现时能尽快将其清除，确保工件保持在清洁、受控的环境中。
了解取舍
虽然深真空通常是目标，但在操作中存在需要考虑的权衡，尤其是在冷却阶段。
纯度与冷却速度
在冷却循环过程中保持硬真空可以保持工件绝对最佳的表面质量和纯度。然而，真空是极好的绝缘体，这意味着冷却可能非常缓慢。
充气的作用
为了加快冷却过程，一些操作会故意向腔室中重新引入少量、受控量的高纯度惰性气体（如氩气或氮气）。
这种气体提供了对流热传递的介质，从而显著加快冷却速度并缩短总循环时间。取舍是与气体发生轻微表面相互作用的风险，但对于许多应用来说，节省的时间是值得的。这种技术也有助于防止某些零件的变形。
为您的工艺做出正确的选择
维持真空的策略完全取决于最终产品的冶金目标。
- 如果您的主要关注点是最大的纯度和表面光亮度： 您必须在整个加热和冷却循环中保持深层和连续的真空。
- 如果您的主要关注点是平衡循环时间和高质量： 在冷却阶段利用惰性气体充气来加速热传递并缩短生产时间。
- 如果您在对性能不佳进行故障排除： 首先检查腔室密封的物理完整性，然后系统地诊断真空系统中每个泵的效率。
归根结底，真空炉的性能依赖于一个系统和谐运作，以积极赢得与大气压力的持续战斗。
总结表：
| 组件 | 功能 |
|---|---|
| 密封腔室 | 通过双层钢结构和水冷防止漏气 |
| 泵送系统 | 通过机械泵和高真空泵清除气体 |
| 阀门和真空计 | 控制抽气顺序并监测压力 |
| 放气管理 | 处理从加热材料中释放的气体 |
利用 KINTEK 先进的真空炉解决方案优化您实验室的热处理工艺！ 我们利用卓越的研发和内部制造能力，为各种实验室提供高温炉选项，如马弗炉、管式炉、回转炉、真空与气氛炉以及 CVD/PECVD 系统。我们强大的深度定制能力可确保精确符合您独特实验需求，从而提高效率和结果。立即联系我们，讨论我们如何支持您的具体要求！

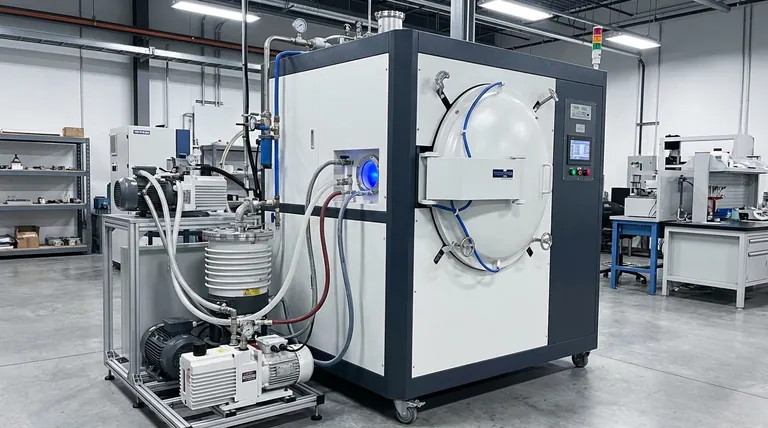

图解指南
