在太阳能电池制造中,化学气相沉积 (CVD) 是一种基础技术,用于沉积超薄、高性能薄膜,这些薄膜对于电池的正常工作至关重要。这些精确设计的层执行不同的任务,从将阳光转化为电能到最大限度地吸收光线和保护电池,这使得CVD对于实现高能量转换效率至关重要。
制造高效太阳能电池是一场纳米级的游戏,其中每一层都必须完美。CVD提供了构建电池最关键组件所需的原子级控制,使其成为生产高性能、经济高效的光伏器件不可或缺的工艺。
核心功能:构建光伏引擎
CVD在太阳能电池生产中的主要作用是构建形成器件核心的材料层。这不仅仅是一个涂层过程,而是一种高度受控的制造方法。
CVD 的高层原理
CVD的核心原理是将前体气体引入包含基板(例如硅晶片)的真空室。这些气体在基板表面发生化学反应,沉积形成固态薄膜。
该工艺因其能够创建异常纯净且均匀的层而备受推崇,其厚度和化学成分可以得到极其精确的控制。
沉积吸光层
最基本的层是光伏材料本身——吸收太阳光中的光子并释放电子的活性“引擎”。
CVD用于沉积关键的光伏材料,包括:
- 薄膜硅
- 碲化镉 (CdTe)
- 铜铟镓硒 (CIGS)
该层的质量和均匀性直接决定了太阳能电池可能达到的最大效率。
超越吸收:增强性能和耐用性
虽然光伏层是关键,但现代太阳能电池需要额外的层才能达到最佳性能。CVD,特别是其变体等离子体增强化学气相沉积 (PECVD),用于应用这些关键的最终层。
第1层:抗反射涂层
裸硅晶片自然发亮,会反射大部分入射阳光。为了最大限度地提高发电量,必须最大限度地减少这种反射。
PECVD用于在电池表面沉积一层薄薄的氮化硅 (SiNx) 薄膜。该薄膜经过光学工程设计,可减少反射,使更多光线进入光伏材料并转化为电能。
第2层:钝化层
硅晶片表面自然存在微观缺陷和“悬空键”。这些缺陷会捕获阳光释放的电子,阻止它们作为电流收集,从而降低效率。
用作抗反射涂层的相同氮化硅薄膜也执行一种称为钝化的功能。该薄膜有效地中和了这些表面缺陷,使电荷载流子自由移动,并显著提高了电池的整体电输出和长期稳定性。
理解权衡:为什么选择 CVD
CVD并非唯一的薄膜沉积技术,但其独特的特性使其非常适合太阳能电池制造的需求。
CVD 与物理气相沉积 (PVD)
PVD是另一种常见的沉积方法,但它通过物理手段(如溅射)而非化学反应进行。
虽然PVD有其用途,但CVD通常更受太阳能应用青睐,因为它提供卓越的薄膜共形性,这意味着它可以均匀地涂覆复杂的表面形貌。更重要的是,化学反应过程允许实现精确的材料特性,例如钝化所需的特性,而PVD难以实现。
PECVD 等工艺变体的重要性
“CVD”是一个技术家族。使用等离子体增强化学气相沉积 (PECVD) 是沉积氮化硅等顶层涂层的关键选择。
通过使用等离子体,PECVD可以在比传统CVD低得多的温度下运行。这至关重要,因为高温可能会损坏已经沉积在晶片上的敏感光伏层。PECVD允许添加增强性能的薄膜,而不会损害电池的核心结构。
如何将其应用于您的目标
CVD在您工艺中的具体应用直接取决于制造目标。
- 如果您的主要重点是创建核心吸光层:您将使用CVD沉积薄膜硅或碲化镉等材料,其中控制薄膜纯度和均匀厚度是首要任务。
- 如果您的主要重点是最大限度地提高光吸收和效率:您将使用等离子体增强化学气相沉积 (PECVD) 涂覆精确校准的氮化硅抗反射涂层。
- 如果您的主要重点是提高电气性能和寿命:PECVD沉积的氮化硅薄膜的钝化特性对于中和表面缺陷和保护电池至关重要。
最终,CVD不仅仅是一个涂层步骤;它是一个战略性的工程过程,直接决定了现代太阳能电池的性能和经济可行性。
总结表:
| 应用 | CVD 类型 | 关键材料 | 优点 |
|---|---|---|---|
| 吸光层 | 标准 CVD | 薄膜硅、碲化镉、铜铟镓硒 | 高纯度,厚度均匀,实现最高效率 |
| 抗反射涂层 | PECVD | 氮化硅 (SiNx) | 减少反射,增强光吸收 |
| 钝化层 | PECVD | 氮化硅 (SiNx) | 中和缺陷,改善电输出和稳定性 |
准备好利用先进的 CVD 解决方案优化您的太阳能电池生产了吗?在 KINTEK,我们凭借卓越的研发能力和内部制造,为各种实验室提供高温炉解决方案,包括 CVD/PECVD 系统。我们强大的深度定制能力确保我们能够精确满足您沉积超薄、高性能薄膜的独特实验要求。立即联系我们,讨论我们的定制 CVD 技术如何提高您的效率和耐用性!

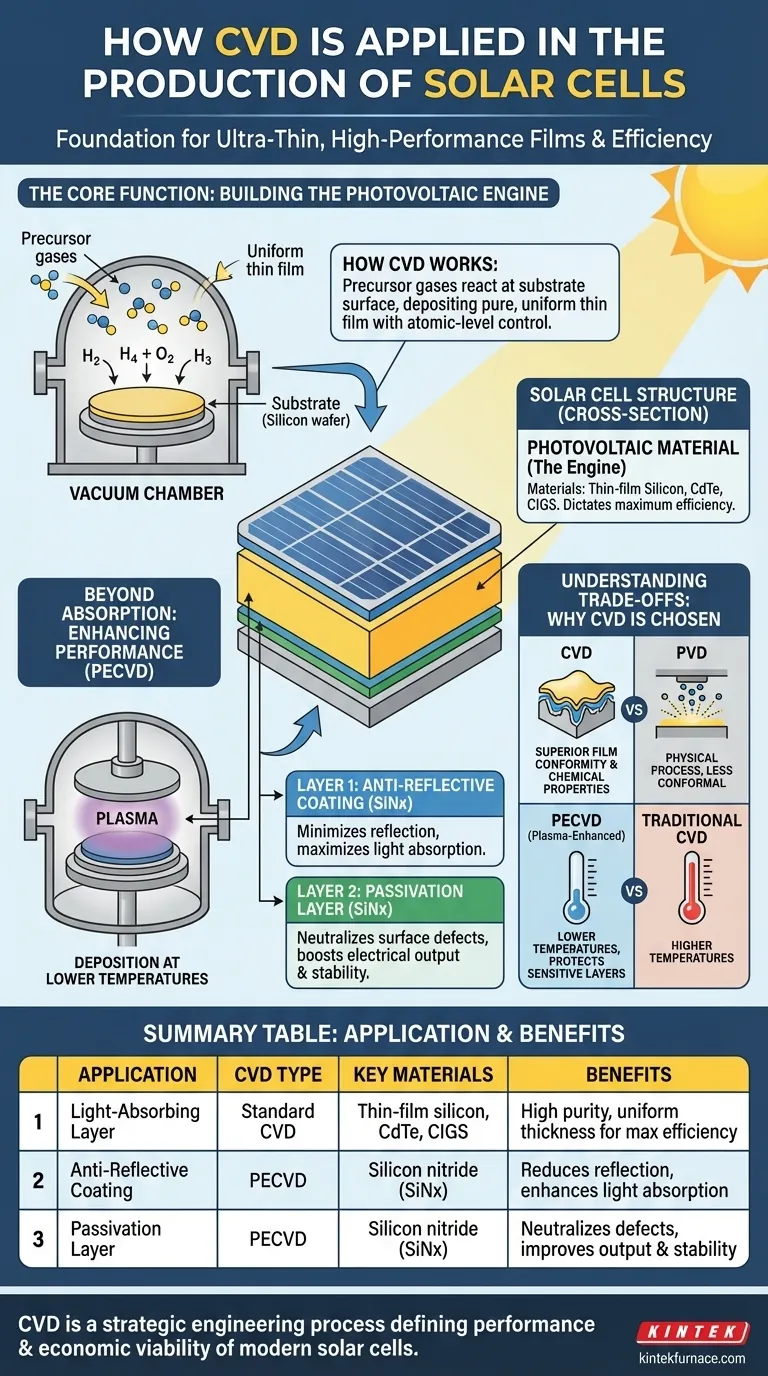

图解指南
