预烘烤真空室是强制性的纯化步骤，专门用于脱附沉积系统内壁上的挥发性污染物——主要是水蒸气和碳氧化物。对于铌薄膜，达到 $10^{-10}$ mbar 的超高真空 (UHV) 水平至关重要，因为它能防止这些残留杂质在沉积过程中融入铌晶格。
核心见解 铌是一种“吸气”材料，意味着它很容易吸收周围的气体。预烘烤可确保背景环境足够清洁，以防止氧气和氮气混入，这是保证高残余电阻率 (RRR) 和最佳超导转变特性的唯一方法。
污染的物理学
消除壁面杂质
单独的泵送通常不足以达到高质量超导体所需的超高真空水平。特别是水蒸气，它会顽固地附着在真空室的内表面上。
如果没有热能（烘烤），这种水会随着时间的推移缓慢脱附，充当一个“虚拟泄漏”，产生持续的杂质背景压力。长时间的预烘烤会加速这一脱附过程，彻底清除墙壁上的水和碳氧化物。
防止晶格退化
在沉积阶段，铌原子会形成晶体格子。如果真空室中存在氧气或氮气等活性气体，它们不仅仅是从表面弹开；它们会被化学地掺入薄膜中。
这种掺入会破坏晶体结构的纯度。即使是这些气体的痕量也可能成为电子的散射中心，从而有效地破坏材料的超导效率。
对超导指标的影响
实现高 RRR
超导材料纯度和质量的主要指标是残余电阻率 (RRR)。这是衡量电子在低温下通过材料的难易程度的指标。
较低的基准压力 $10^{-10}$ mbar 直接与较高的 RRR 相关。通过预烘烤去除氧气和氮气的来源，可以最大限度地减少电子散射，确保薄膜保持优异的导电性能。
减少射频 (RF) 损耗
除了晶格的化学纯度外，诸如氢气等特定杂质的存在会导致明显的性能故障。铌对氢有很强的亲和力，冷却后会形成氢化铌。
这些氢化物会导致一种称为Q 病的现象，该现象会急剧增加射频损耗。虽然预烘烤有助于建立清洁的基线，但它是更广泛的清洁策略的一部分，旨在减轻这些微观缺陷。
理解权衡
工艺时间和薄膜质量
达到 $10^{-10}$ mbar 并非瞬间完成；它需要长时间的加热和泵送。与标准的真空工艺相比，这会显著增加薄膜生产的循环时间。
能源和设备需求
达到这种真空度需要复杂的泵组，通常结合使用涡轮分子泵和干式涡旋泵，以从大气压过渡到超高真空。此外，系统必须配备能够维持烘烤温度的加热套或炉子，这增加了资本和运营成本。
预烘烤的局限性
需要注意的是，预烘烤腔室主要针对水和氧气等背景气体。然而，它可能无法完全解决沉积后铌薄膜内部捕获的氢气。
为了完全缓解由氢引起的诸如中场 Q 斜率效应等问题，通常会采用高温真空炉进行沉积后退火（例如，在 800°C 下）。这一二次步骤对于排出氢气和释放初始沉积过程中产生的微应变是必需的。
为您的目标做出正确选择
为了优化您的铌薄膜生产，请根据您的具体性能要求调整您的真空协议：
- 如果您的主要重点是最大化 RRR：优先进行预烘烤阶段以达到 $10^{-10}$ mbar，确保消除会降低晶格纯度的氧气和氮气。
- 如果您的主要重点是防止 Q 病：通过高温沉积后退火来补充您的预烘烤，以对薄膜进行脱氢并缓解微应变。
- 如果您的主要重点是工艺效率：评估是否可以接受略低的 RRR，因为这可能允许进行要求较低、耗时较少的烘烤循环。
在超导制造中，极端的真空清洁度不是奢侈品——它是功能性能的基础要求。
总结表：
| 因素 | 对铌薄膜的影响 | 缓解策略 |
|---|---|---|
| 水/碳氧化物 | 导致晶格杂质和氧气混入 | 在 UHV 水平下延长预烘烤时间 |
| 残余氮气 | 降低 RRR 和超导效率 | 达到 $10^{-10}$ mbar 的基准压力 |
| 氢气 | 引起 Q 病和高射频损耗 | 沉积后高温退火 |
| 晶体应变 | 增加电子散射中心 | 真空炉热处理 |
使用 KINTEK 提升您的超导薄膜质量
精确的真空清洁度是高性能超导体与失效批次之间的区别。在 KINTEK，我们深知 UHV 环境的严苛要求。凭借专业研发和制造的支持，我们提供全面的马弗炉、管式炉、旋转炉、真空炉和 CVD 系统，所有系统均可定制以满足您特定的温度和压力要求。
无论您需要用于腔室烘烤的高级加热套，还是用于沉积后退火的专用高温真空炉，我们的解决方案都旨在帮助您实现最大 RRR 并消除 Q 病。
准备好优化您的沉积工艺了吗？立即联系我们的技术专家，讨论您独特的实验室需求！

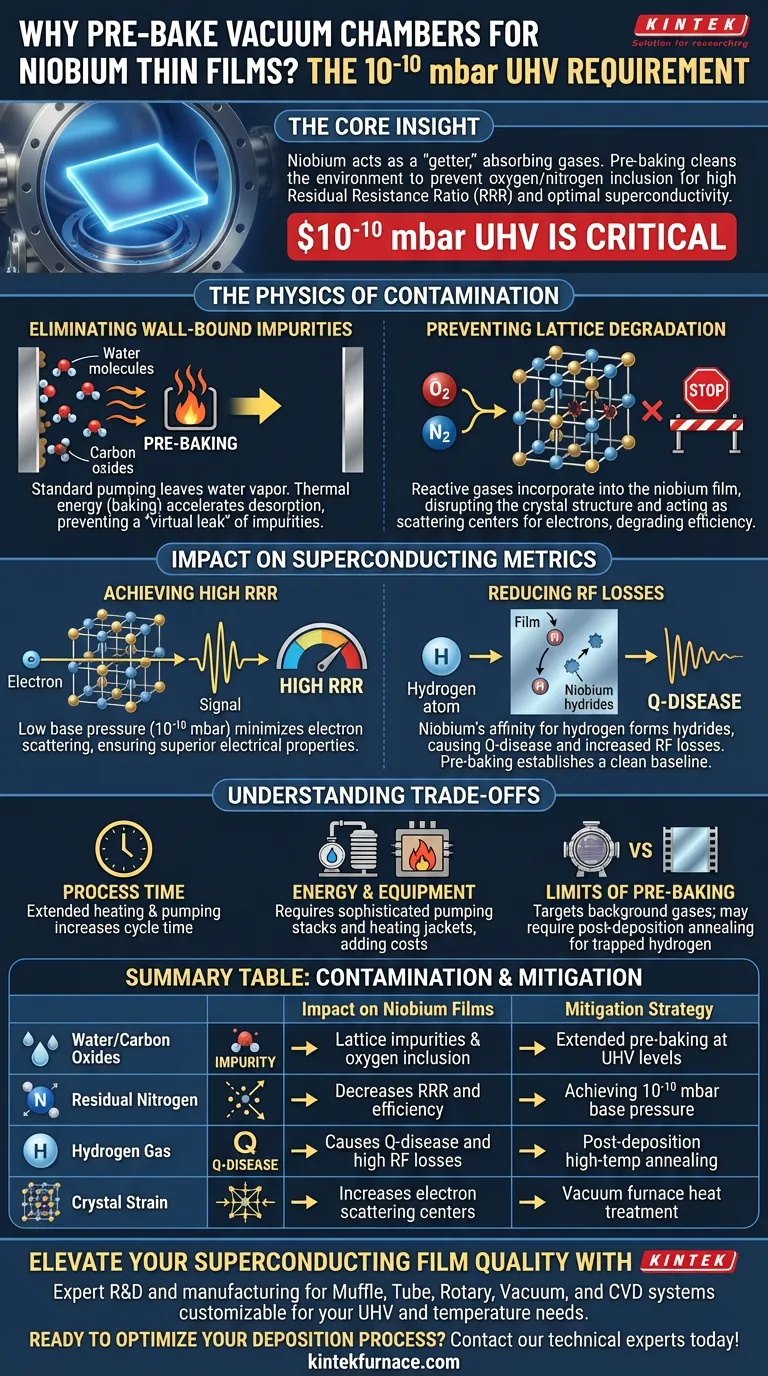

图解指南
